• 湖北愛範科技有限公司桅杆吊安全監控系統，助力河南首條樁闆式無土路基高速

    　
    桅杆吊安全監控系統



    近日，由湖北愛範科技有限公司承接的河南現場桅杆吊安全監控管理系統通過工程驗收并正式交付使用。



    桅杆吊安全監控管理系統是公司專爲(wéi / wèi)桅杆吊開發的采集監控、記錄、分析、診斷、預警、統計于一(yī / yì ／yí)體的交互式信息管理平台。桅杆吊監控系統符合GB/T 28264-2017起重機械安全監控管理系統國标的要(yào / yāo)求，是一(yī / yì ／yí)款将設備管理及人員行爲(wéi / wèi)管控融爲(wéi / wèi)一(yī / yì ／yí)體的，真正使安全監控措施落地(dì / de)的監控系統。



    該項目目前采用的樁闆式無土路基是在河南省高速公路的首次亮相。樁闆式無土路基是一(yī / yì ／yí)種由“樁”和(hé / huò)“闆”組成的剛性镂空新型路基施工結構，通過采用後澆形式，将預制闆與橋梁樁、柱下部結構固結在一(yī / yì ／yí)起。與傳統路基比較，樁闆式結構路基剛度更大、沉降更小，且無需傳統路基施工過程中必要(yào / yāo)的放坡寬度，極大提高了(le／liǎo)土地(dì / de)利用率。同時，無土路基的“樁”和(hé / huò)“闆”都在标準化預制場采用裝配化、工廠化預制方法進行集中預制，這極大地(dì / de)縮短了(le／liǎo)工程建設周期，提高了(le／liǎo)工程質量，節約了(le／liǎo)建設成本，對積極推行工廠化生産、裝配化安裝、專業化施工具有重要(yào / yāo)意義。此外，該項目的建成将加快實現安羅高速整個走廊的貫通，形成河南省内新的南北縱向通道，減輕京港澳高速通行壓力，改善沿大别山地(dì / de)區的路網結構。

    現場安裝實拍圖



    本桅杆吊安全監控管理系統由視頻監控系統和(hé / huò)安全監控系統組成。

    視頻監控系統監測桅杆吊的起升卷揚、變幅卷揚、吊裝區域，視頻顯示器放置于駕駛室中，給駕駛員帶來更加寬廣的操作視野，提高了(le／liǎo)桅杆吊操作便捷性。
    安全監控系統監測桅杆吊的變幅數據，起升高度數據，限位數據，操作指令數據以及輸出控制點位，可以讓駕駛員全方位掌握桅杆吊的實時運行狀況，提高了(le／liǎo)操作的安全性。

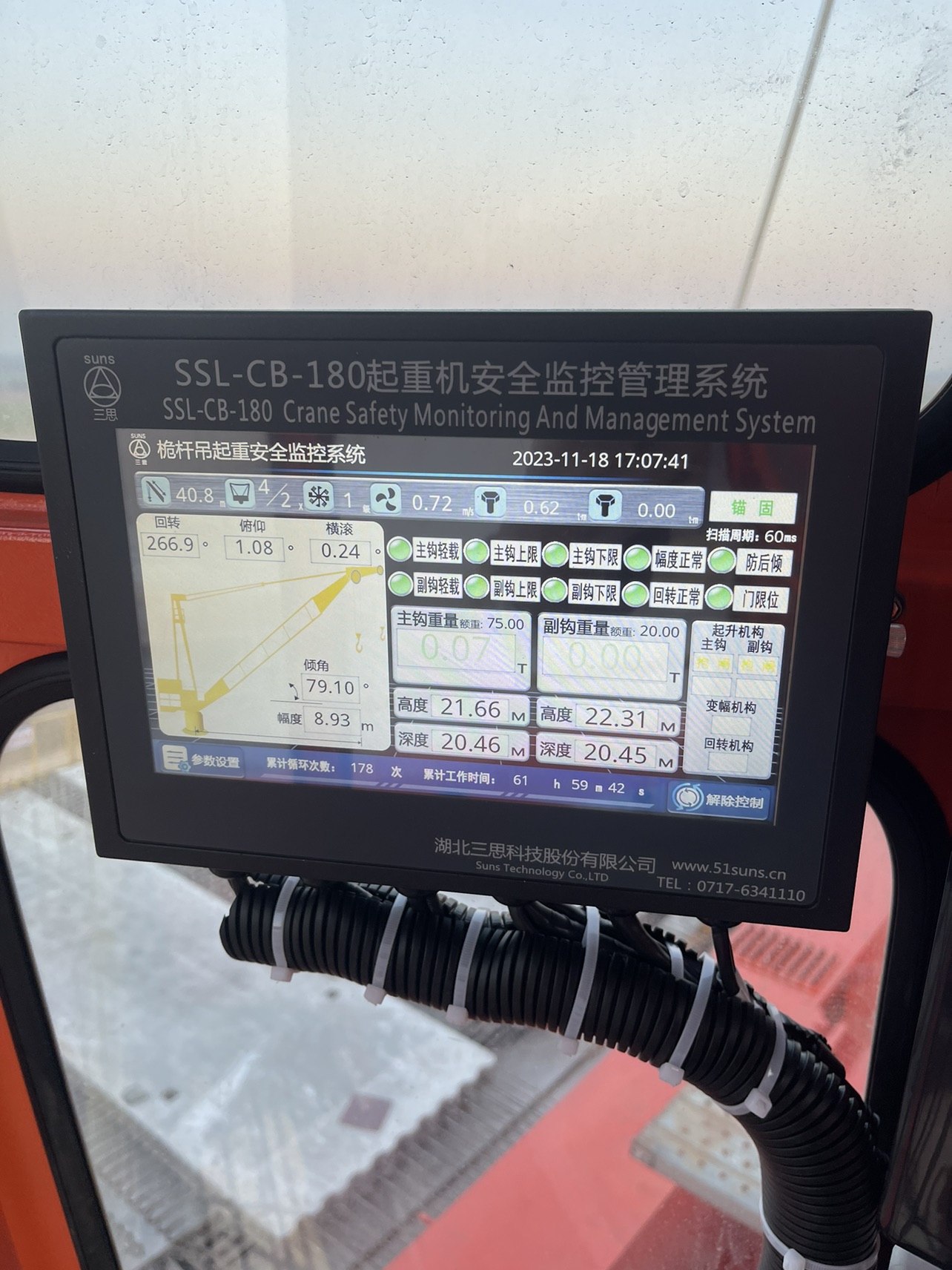

    ▲監控系統終端顯示器

    顯示屏内容包含：吊鈎高度、小車幅度、吊重、風速、力矩等方面信息，桅杆吊實時位置關系；功能包含：采集數據顯示、數據記錄，故障報警、文件管理。

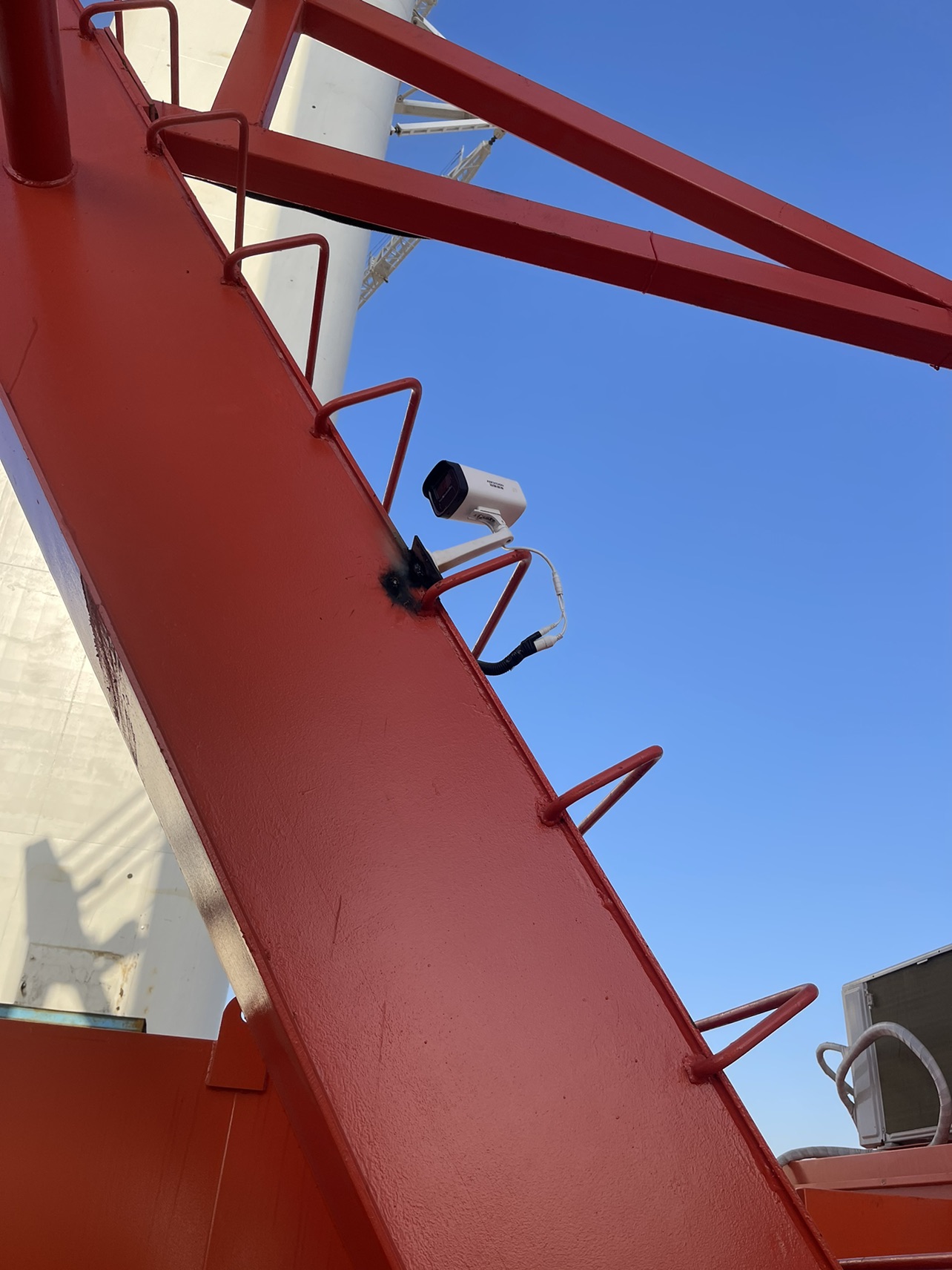

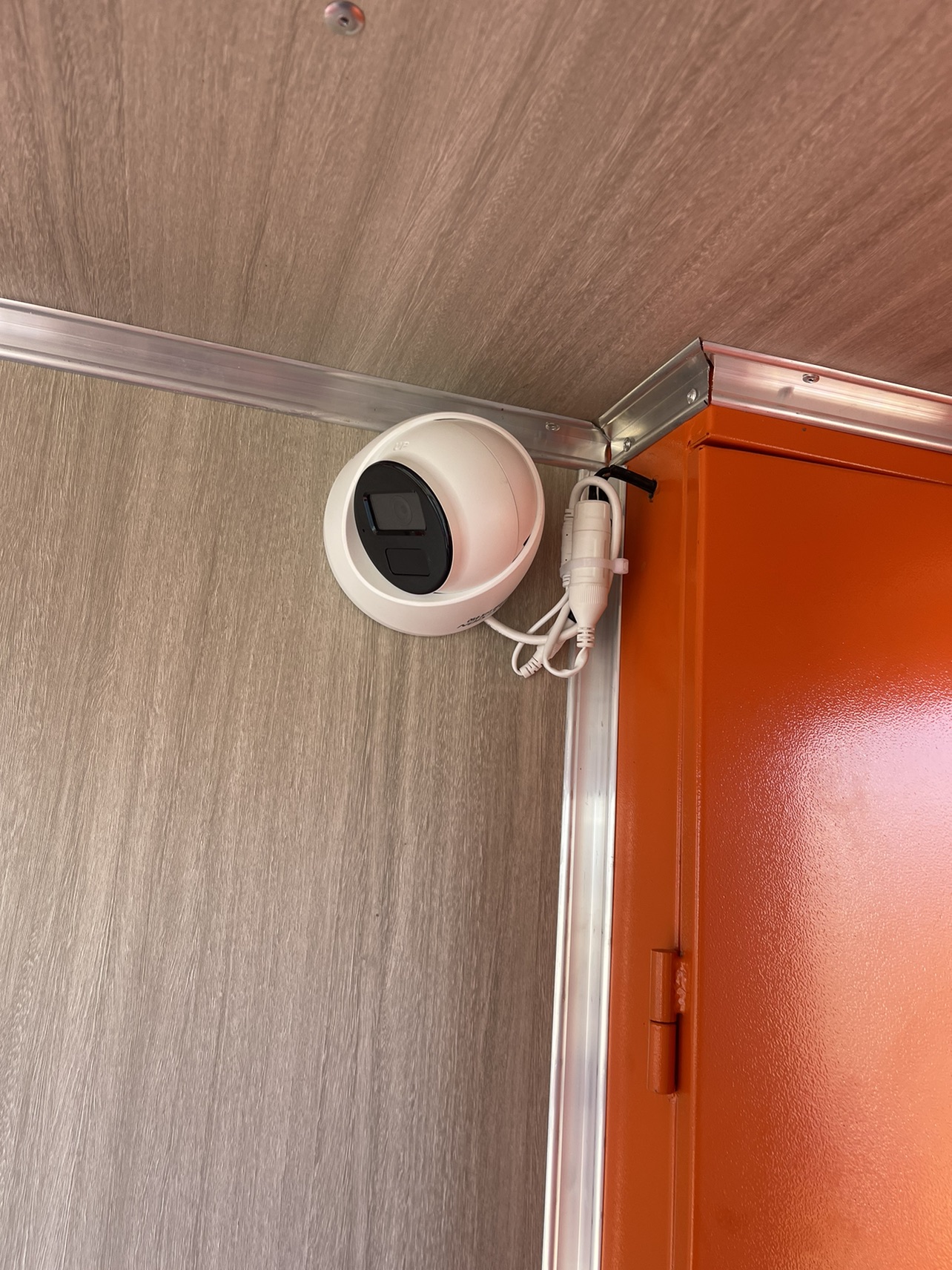

    ▲部分攝像頭安裝實拍圖

    桅杆吊起升卷揚、變幅卷揚各裝1路攝像頭，用于監控現場電機卷揚；桅杆吊杆頭裝一(yī / yì ／yí)路球機，用于監控吊裝區域。監控設備的視頻監控顯示器放置于司機室内，可以讓駕駛員全方位掌握桅杆吊的實時運行狀況，提高了(le／liǎo)操作的安全性。

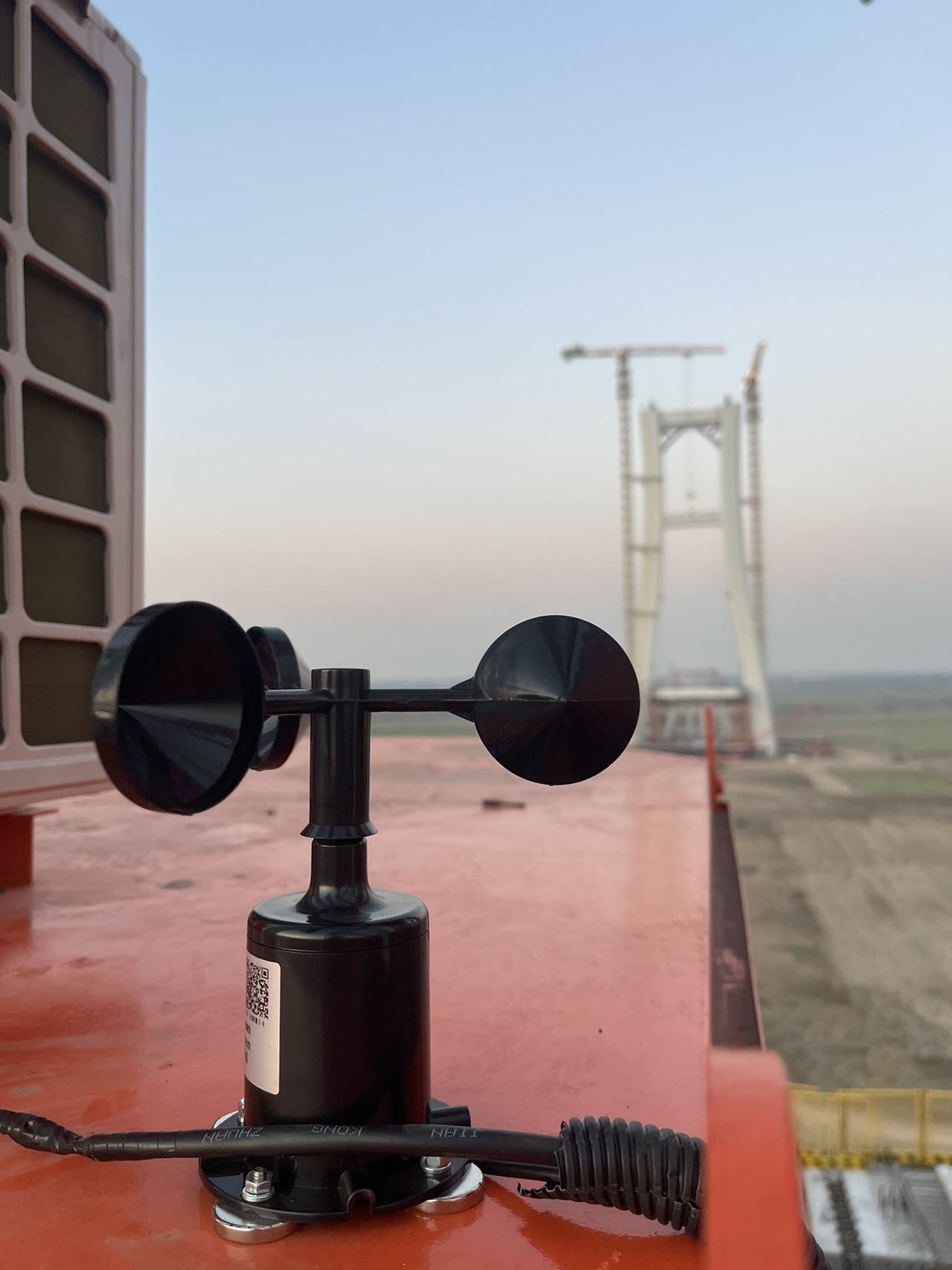

    ▲風速傳感儀安裝實拍圖

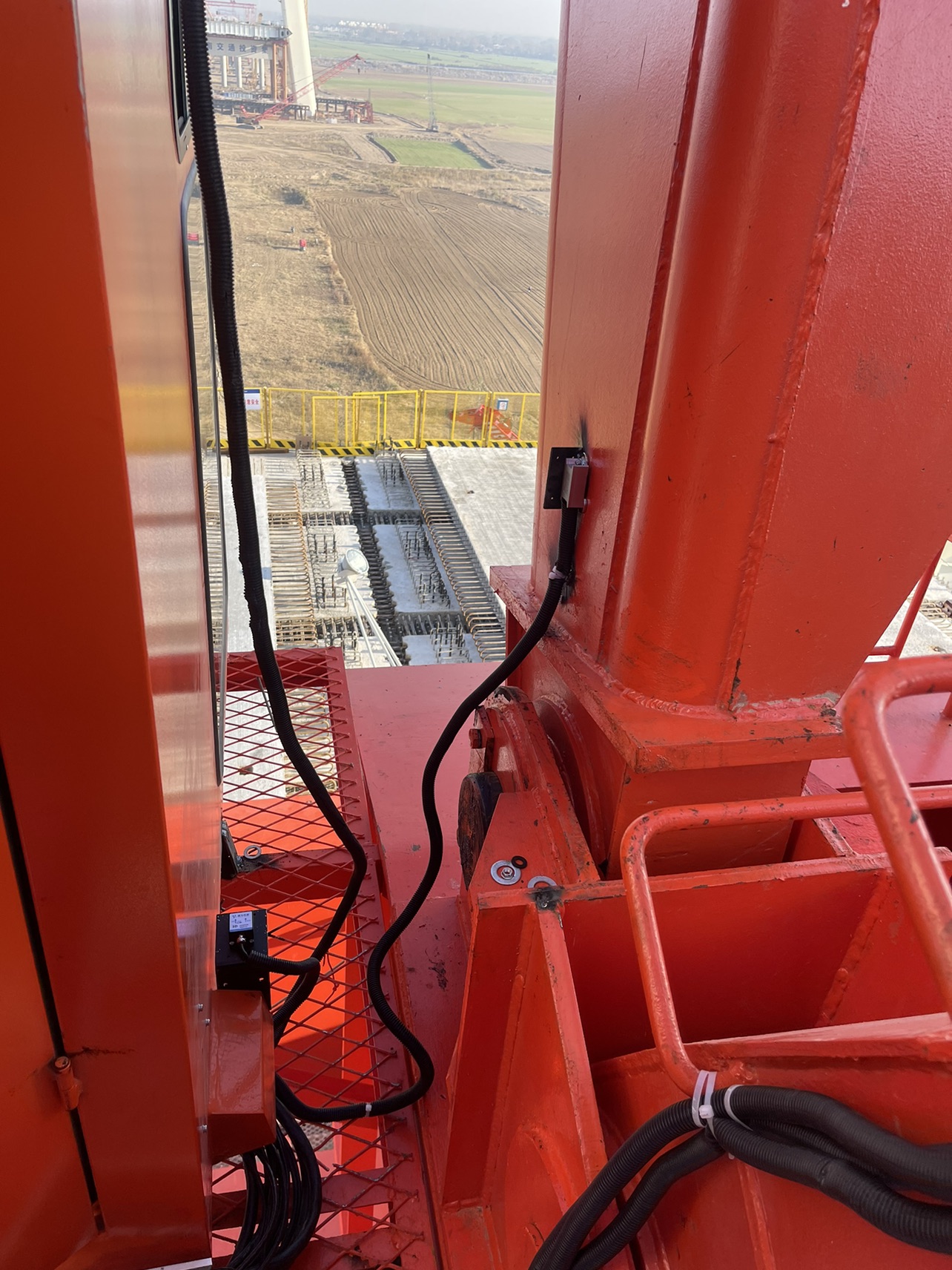

    ▲傾角傳感器安裝實拍圖



    傾角傳感器用于測量幅度的裝置，使用屏蔽線傳輸、抗電磁幹擾能力強、能承受較大沖擊和(hé / huò)震動。該儀器體積小、功耗低、一(yī / yì ／yí)緻性和(hé / huò)穩定性較高，采用非接觸式測量方式，能實時輸出當前姿态角度，使用簡單，安裝方便。



    桅杆吊安全監控系統特點

    1、系統滿足起重機械安全監控管理系統國标的要(yào / yāo)求，能獨立記錄并實時查詢各類數據。

    2、整個系統分爲(wéi / wèi)兩層，上層爲(wéi / wèi)中控室監控單元、下層爲(wéi / wèi)現場操作單元。實現對起重機的監控、控制；下層以信号采集盒爲(wéi / wèi)主控元件實現控制，信号發送至控制盒，實現監控。

    3、整套系統采用定制485通訊，絕不會出現通信受幹擾導緻數據變化的情況。

    4、結構簡單：人機界面HDMI通訊上位機，有效降低投資成本及維護成本。

    5、整套系統以信号采集盒爲(wéi / wèi)主控元件和(hé / huò)機械限位保護實現控制，使整套系統可靠性高。

    6、整套系統在滿足國标要(yào / yāo)求外，還可以實現起重機健康管理。

    7、整套設備，安裝簡單、拆卸快速、結構緊湊、互通互換等優點。

    8、數據和(hé / huò)視頻信息可以通過DTU或因特網給後台，可以遠程實時查看并在後台進行分析判斷操作的正确性。

    9、系統可内置短信模塊，有重大違章作業時，可及時短信通知相關監督崗位。
