江西丨挂籃施工安全監控管理系統交付使用，構築堅實安全防線

 挂籃施工安全監控管理系統




近期，由湖北愛範科技有限公司承接的江西現場挂籃施工安全監控管理系統通過工程驗收并正式交付使用。

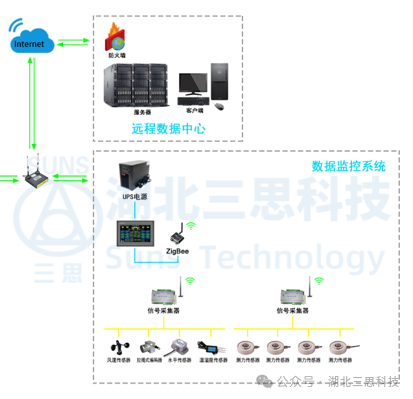

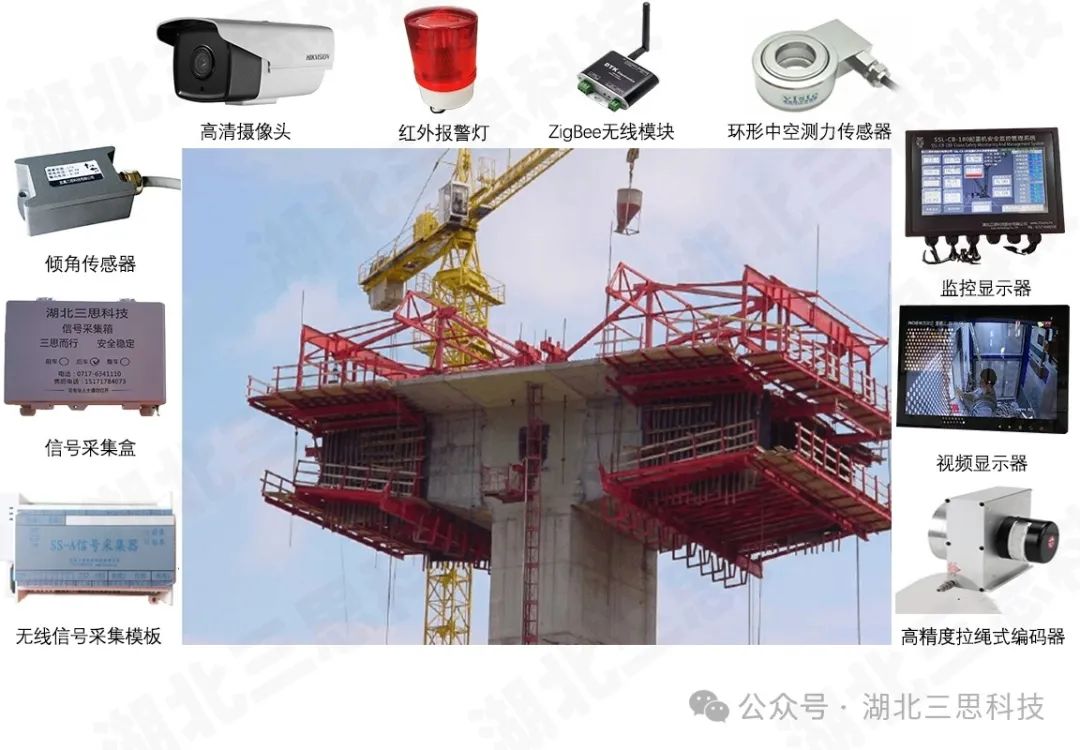

本挂籃施工安全監控系統由數據監控系統及遠程數據後台系統組成，其總體方案如圖所示。

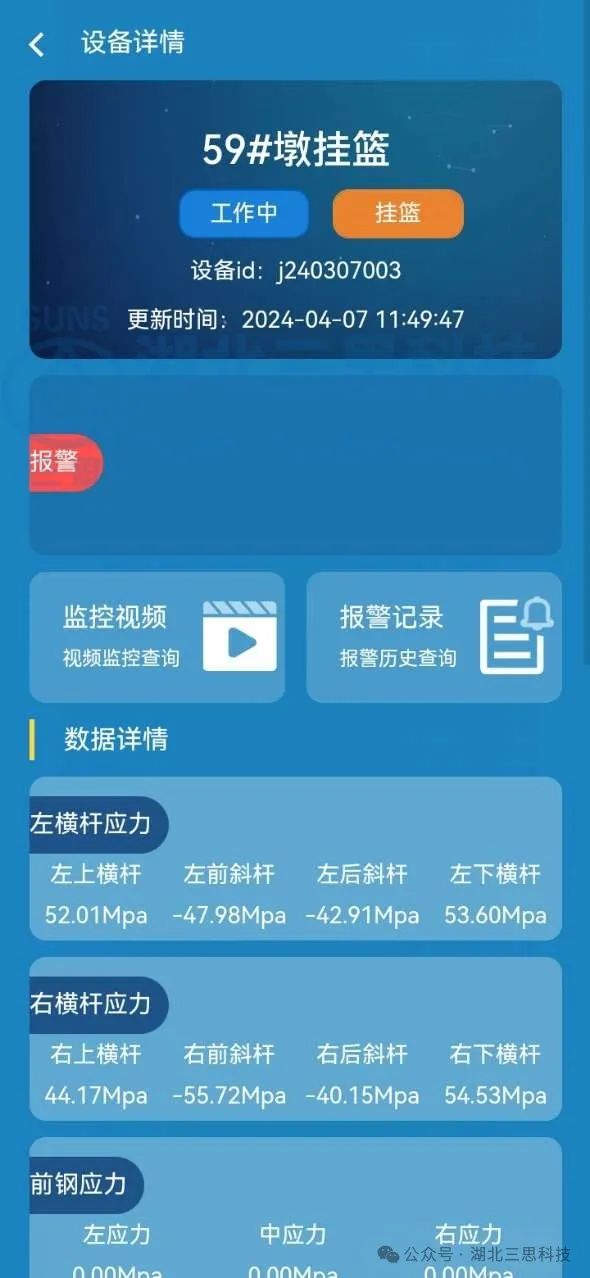

本系統帶有遠程數據後台系統，管理人員可通過雲平台遠程查看施工現場情況，實時掌握施工進度及安全狀況，根據監控數據進行科學決策，合理調度資源，避免因人爲(wéi / wèi)因素導緻的安全問題。同時，遠程監控也有助于提高應急處置效率，對突發狀況做出快速反應。

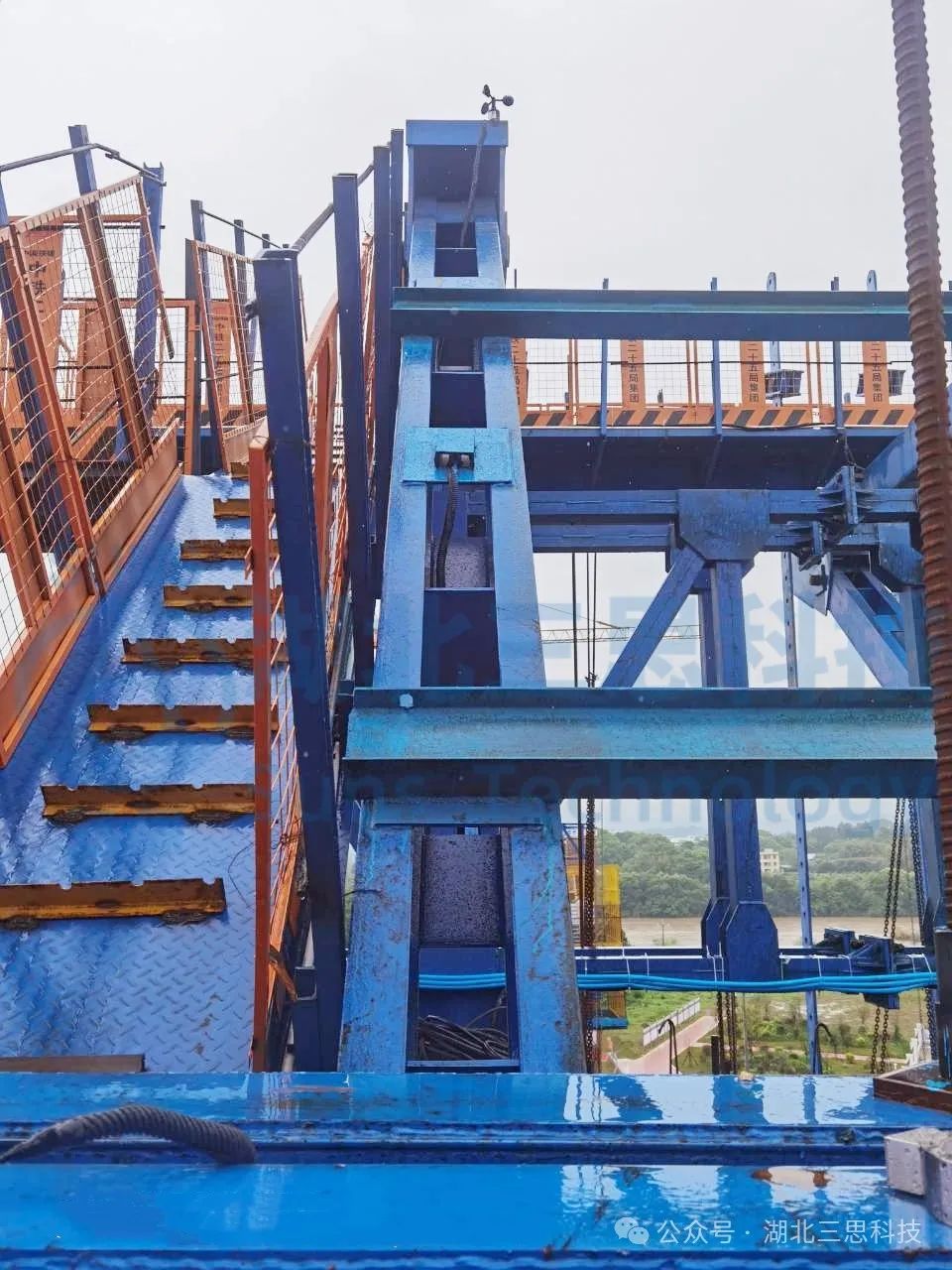

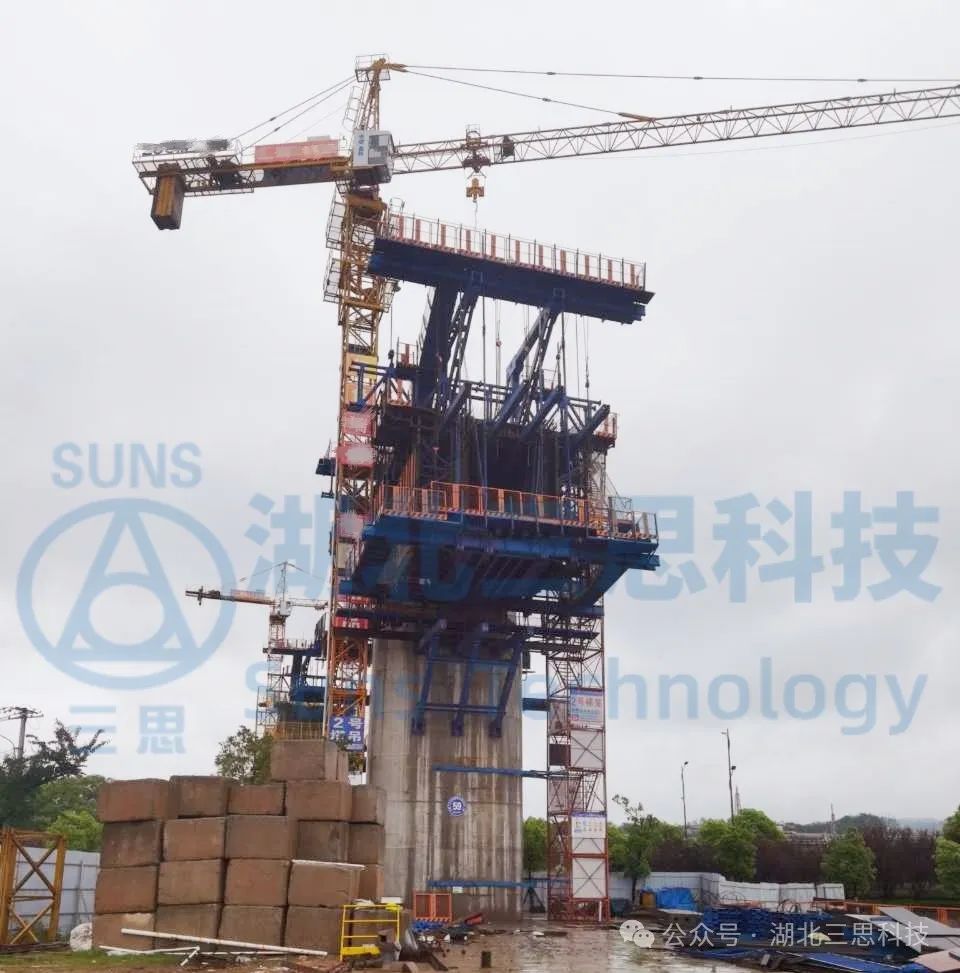

 現場實拍圖及功能介紹

數據監控系統主要(yào / yāo)是施工期間對挂籃錨固力、錨杆拉力、挂籃主構架整體水平垂直度、挂籃移動時油缸的壓力和(hé / huò)前移量、澆築混凝土溫濕度、環境溫濕度及風速等進行在線監測。當所監測的數據達到預警或者報警值時，發出聲光預警和(hé / huò)報警信号，同時控制相應機構停止作業，保證現場作業的安全。


系統配備各類傳感器，對挂籃的主要(yào / yāo)應力點進行監測，了(le／liǎo)解其實際應力情況，以便與理論計算值進行比較。

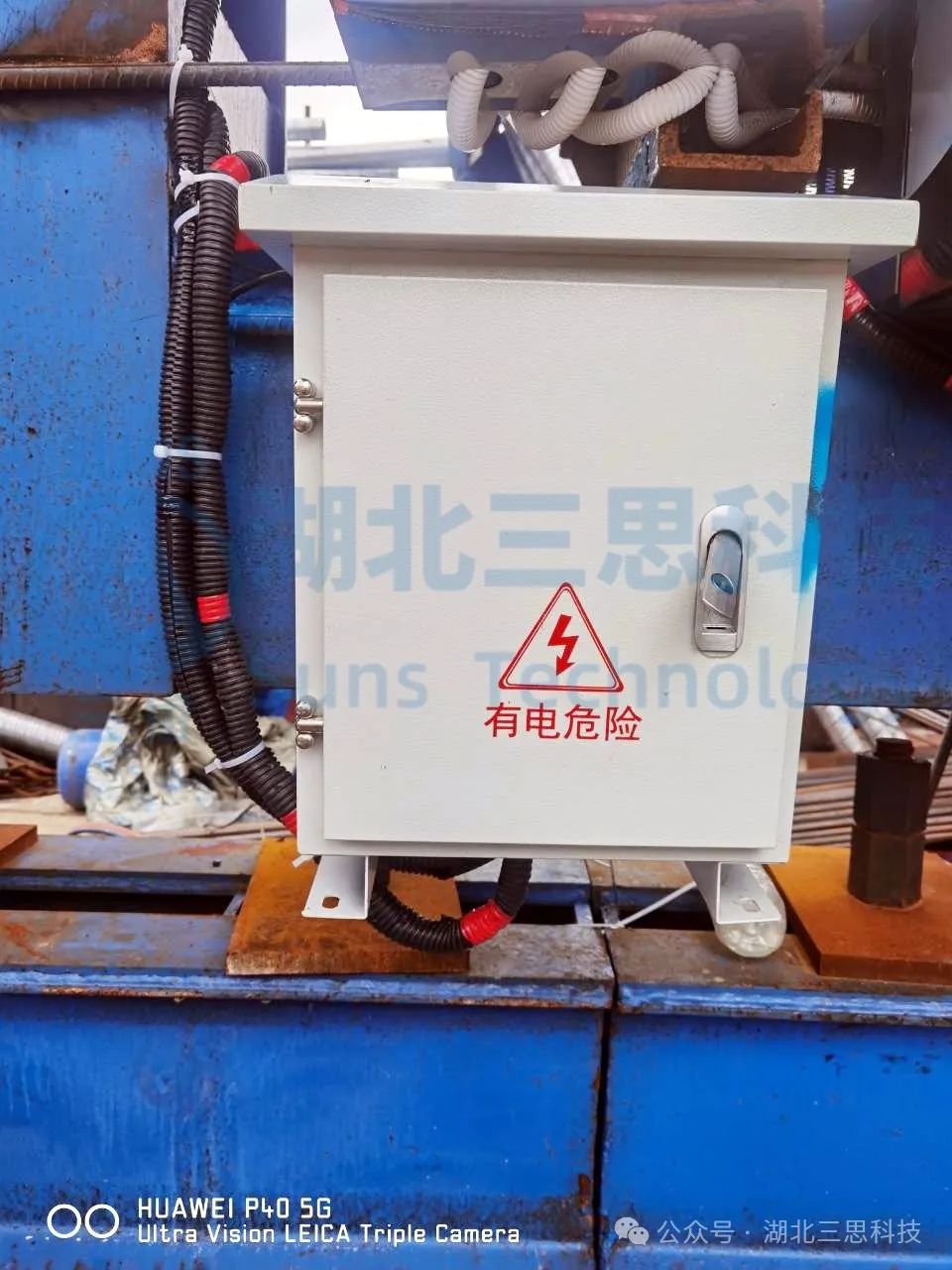

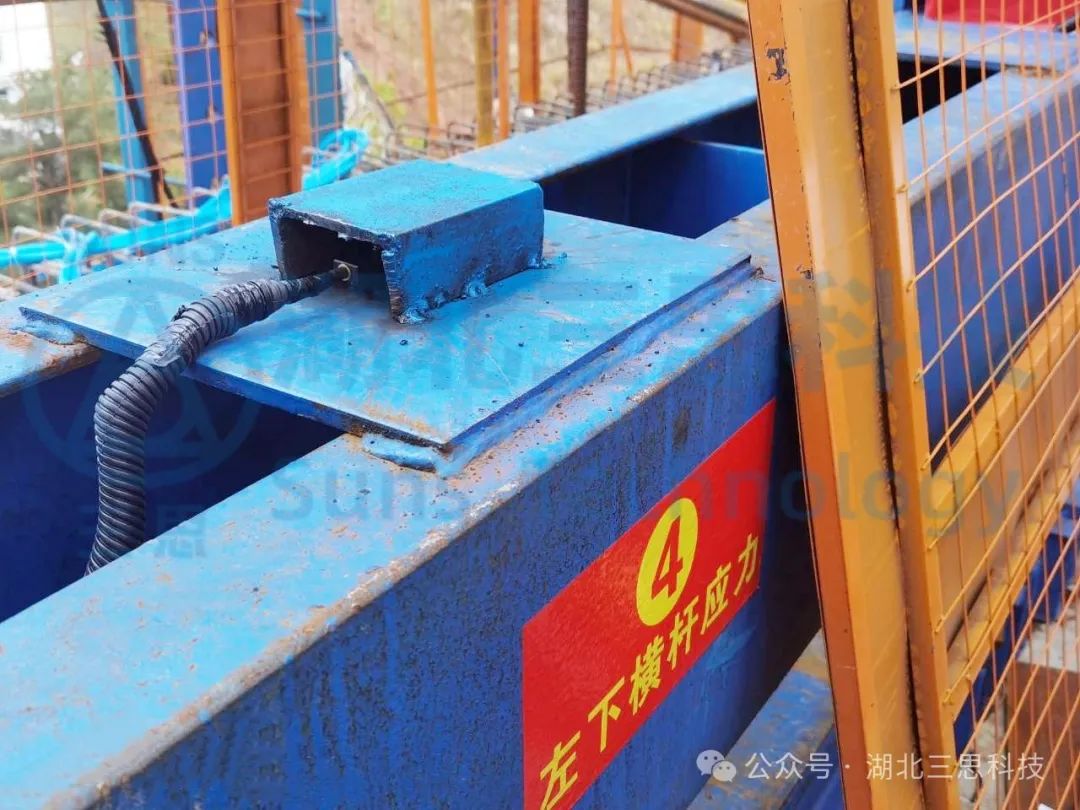

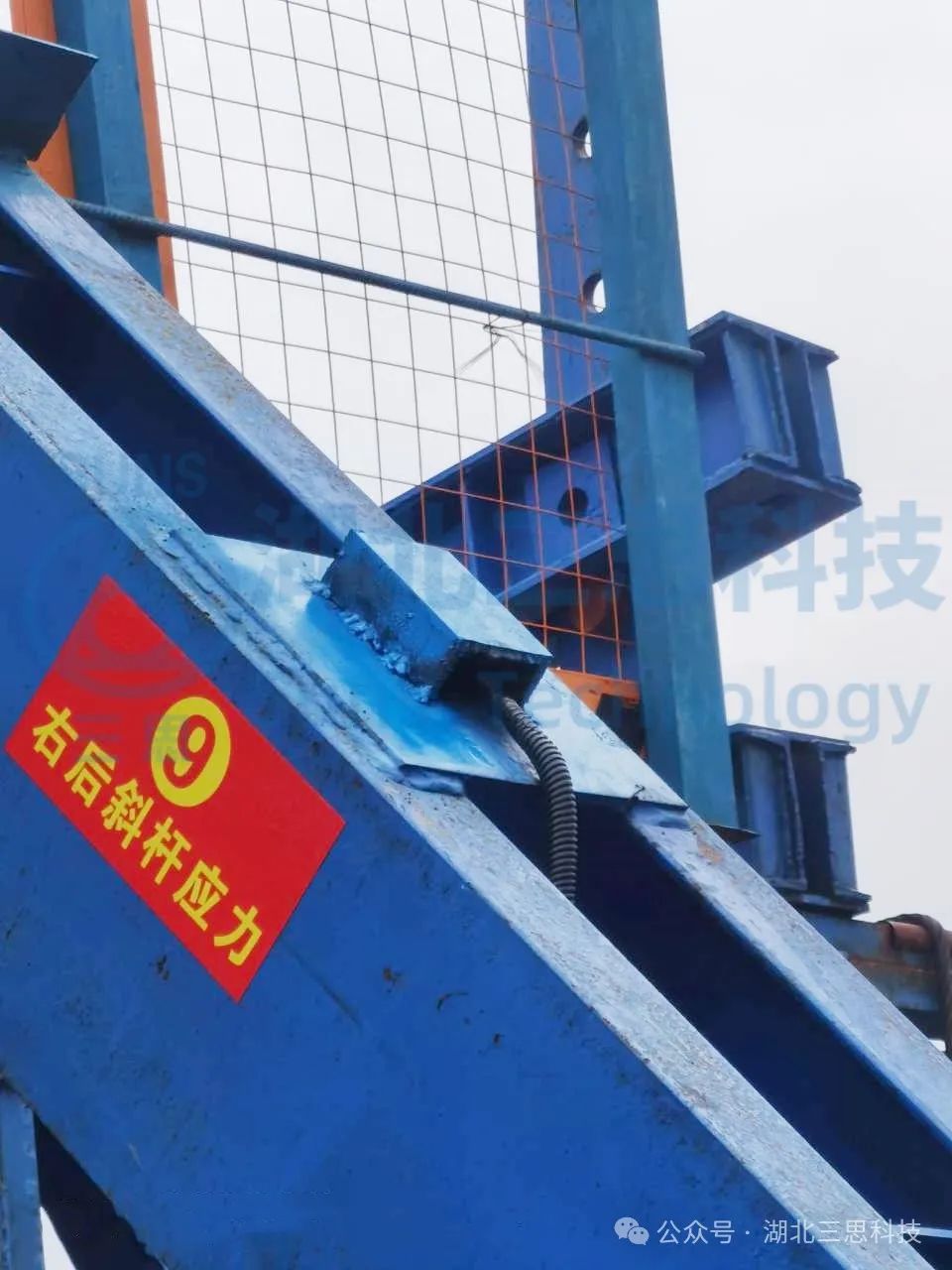

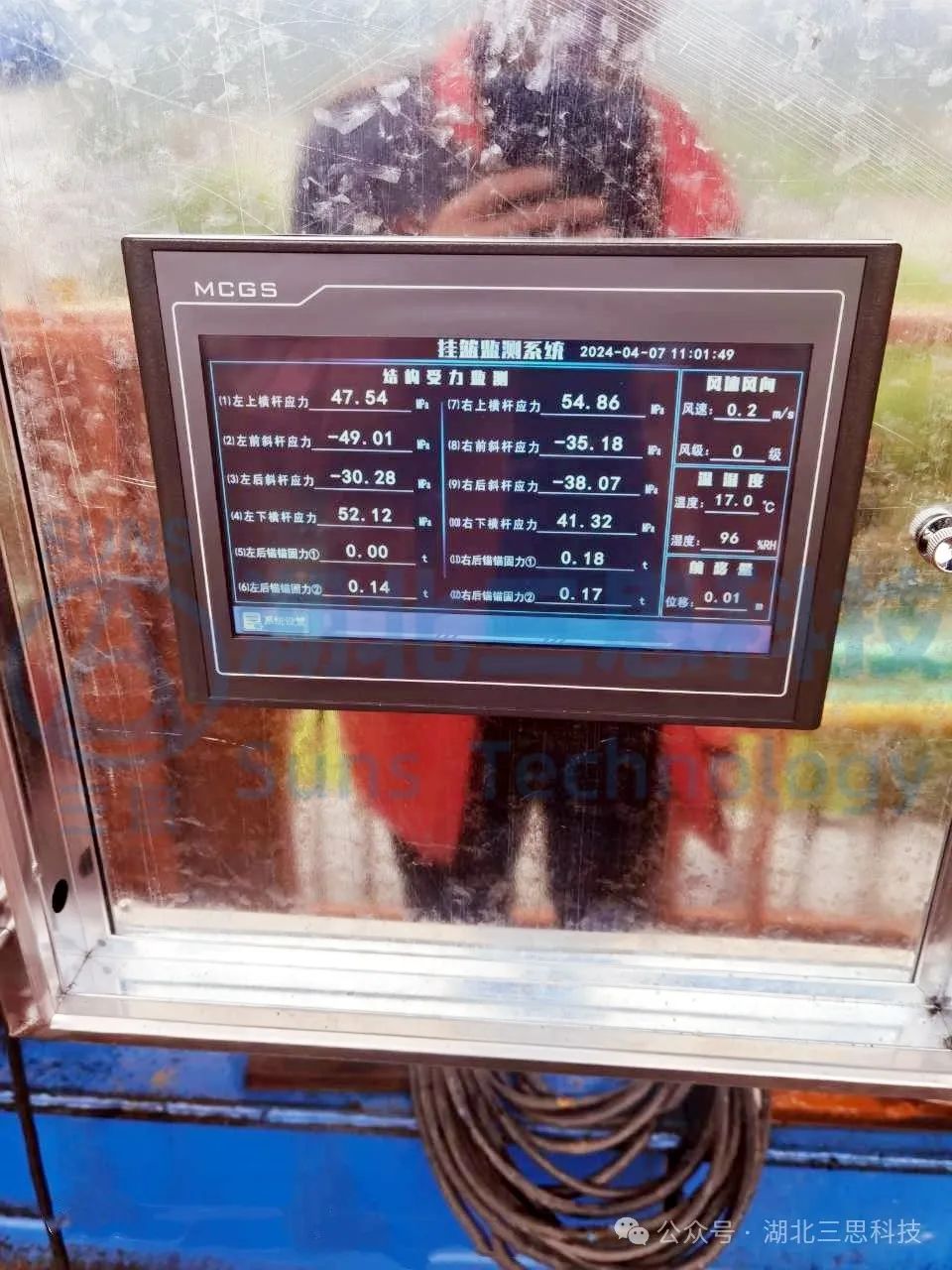

同時在應力過大時發出警報，以便采取措施，避免出現安全問題。在挂籃關鍵應力部位布置有應力傳感器，對施工中挂籃應力情況進行實時監測。所測量到的數據彙集智能數據采取終端，再通過無線方式傳輸到後台及終端設備，同時顯示到現場的顯示屏上或辦公室主控電腦上。

該系統具有預警、報警功能，如吊帶測應力不合理時，提前進行預警和(hé / huò)報警，提醒相關人員調整其錨固部位螺栓，達到整體結構應力平衡。

爲(wéi / wèi)保證挂籃施工在安全的天氣環境下進行，在挂籃施工現場安裝風速傳感器，并将現場所測的數據實時傳送給監控平台上位機系統，在監控界面進行實時顯示。

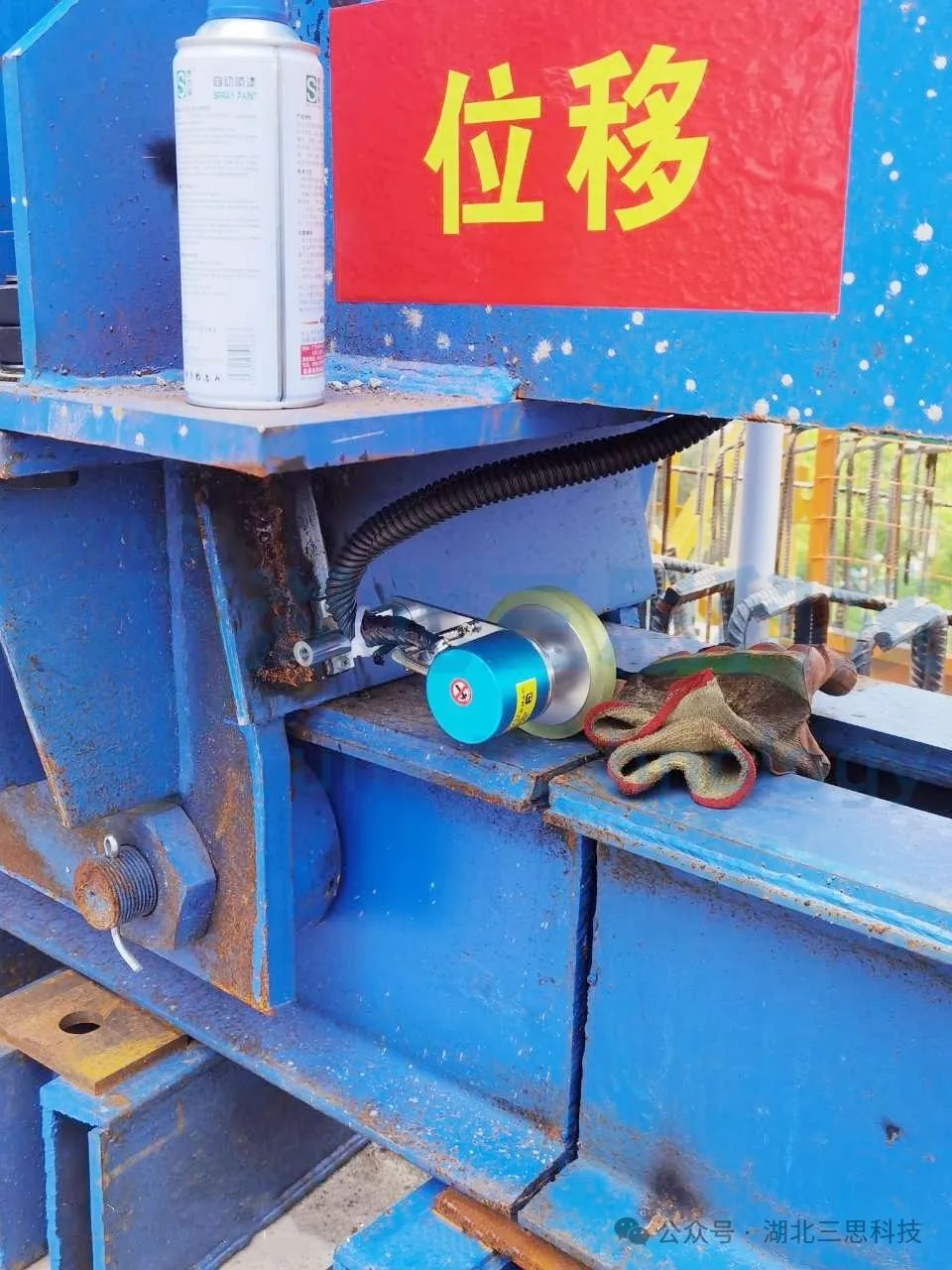

位移編碼器

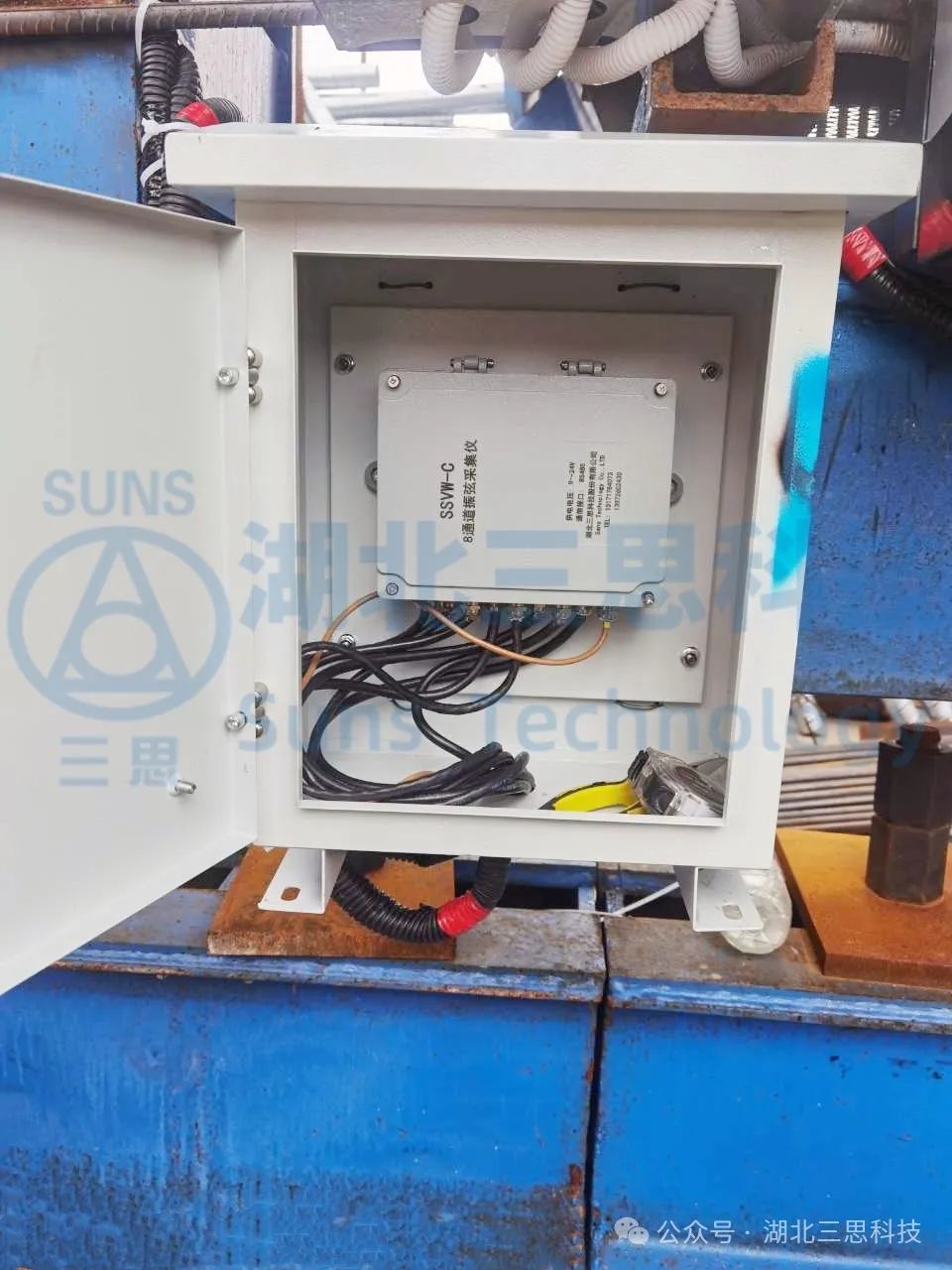

▲八通道振弦采集儀



振弦采集儀主要(yào / yāo)應用于應力與應變檢測系統中，采集各種振弦類傳感器的數據，上層采集系統通過485通信采用标準的Modbus協議即可獲取到連接在振弦采集儀中的各振弦傳感器的數據。本産品由湖北愛範科技有限公司于2022年8月首次發表，并于2023年4月獲得該産品的軟件著作權。



 挂籃施工安全監控管理系統特點
