纜索吊集中控制系統

纜索吊起重機安全監控管理系統是公司專爲(wéi / wèi)纜索吊起重機開發的采集監控、記錄、分析、診斷、預警、統計于一(yī / yì ／yí)體的交互式信息管理平台。纜索吊監控系統符合起重機械安全監控管理系統國标的要(yào / yāo)求，同時還融入了(le／liǎo)多種起重機監控，維護，管理等實用功能，是一(yī / yì ／yí)款将設備管理及人員行爲(wéi / wèi)管控融爲(wéi / wèi)一(yī / yì ／yí)體的，真正使安全監控措施落地(dì / de)的監控系統。

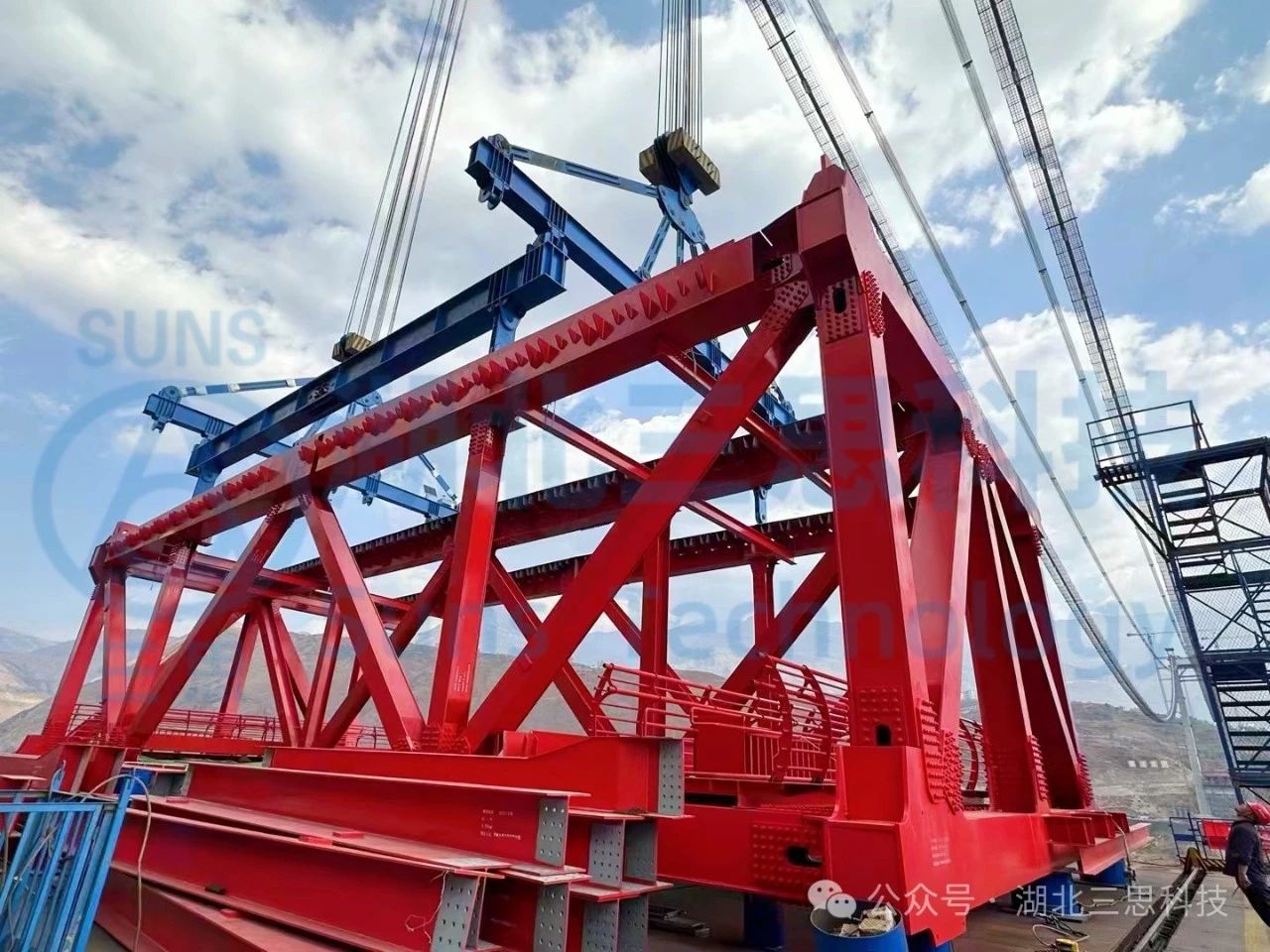

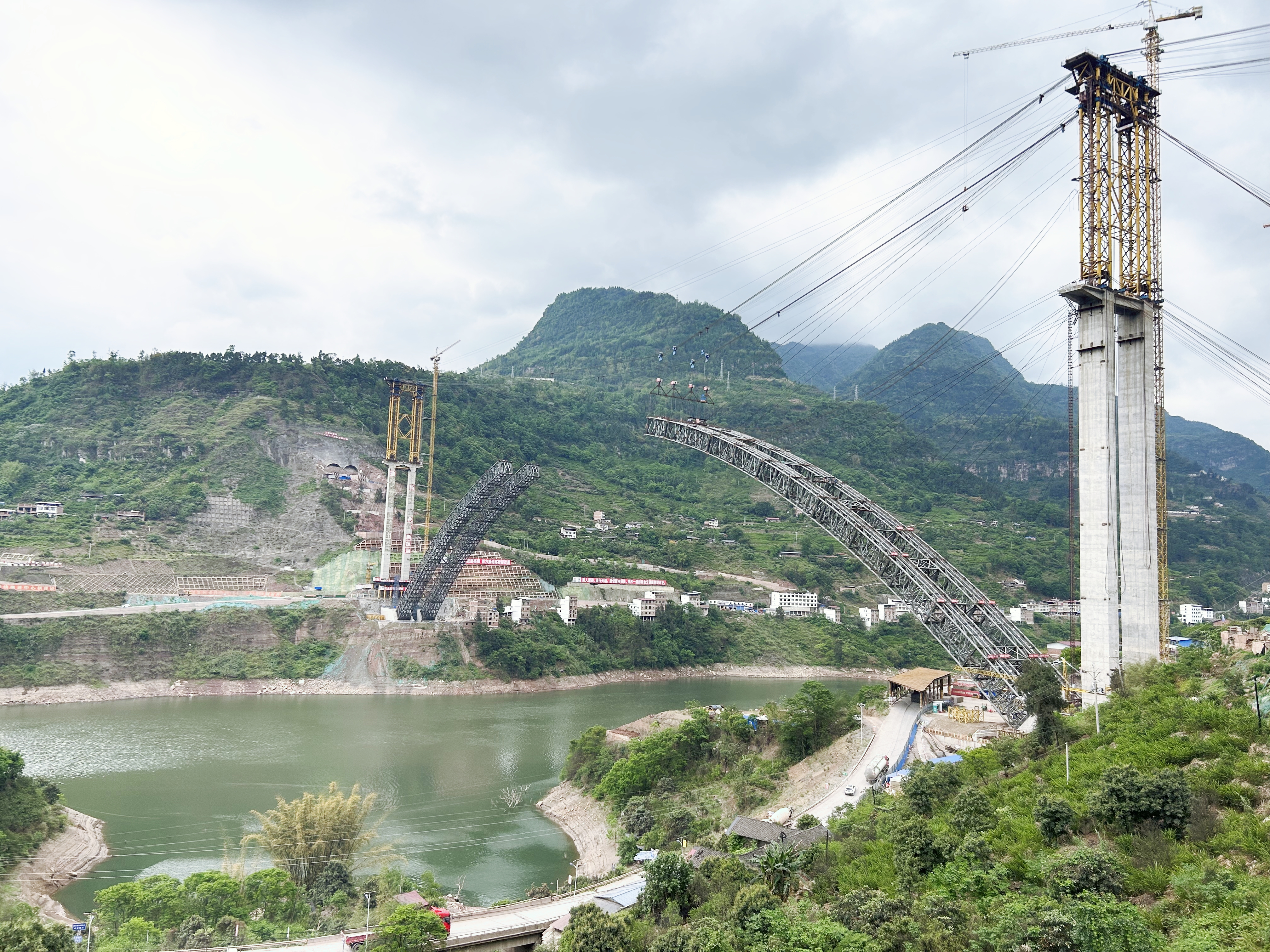

▲首梁現場吊裝圖

本系統安裝調試完成後，現場進行首梁吊裝。

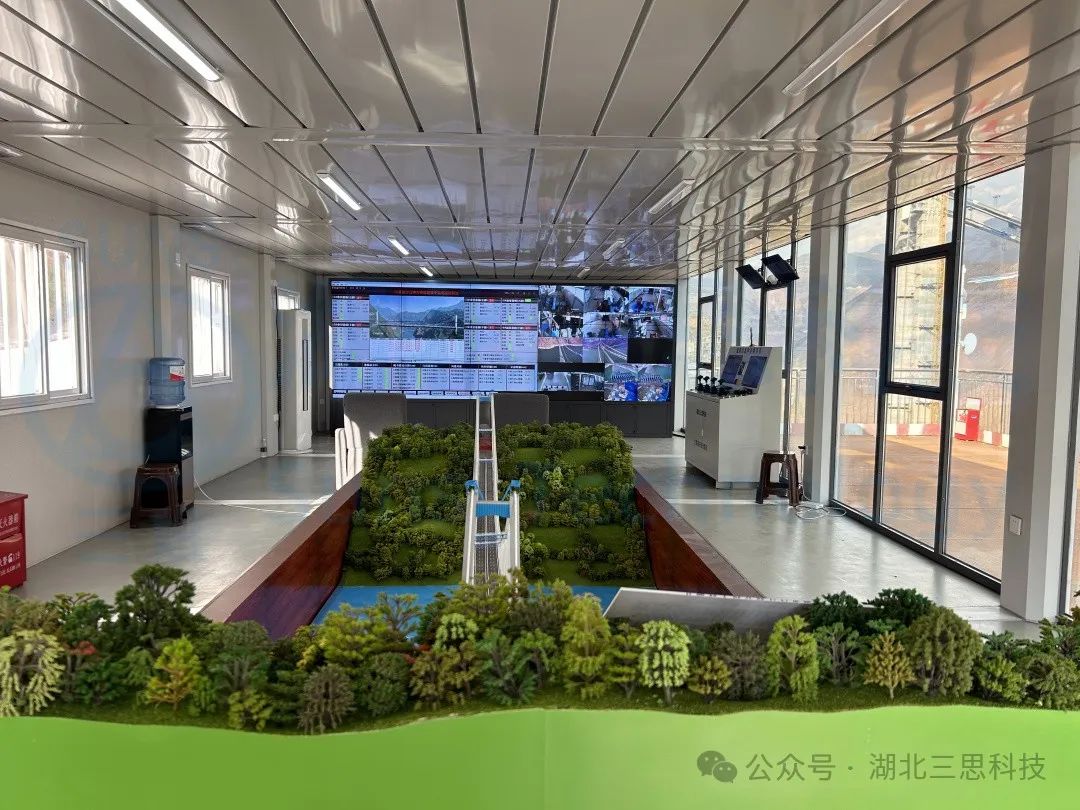

纜索吊智能集中控制系統

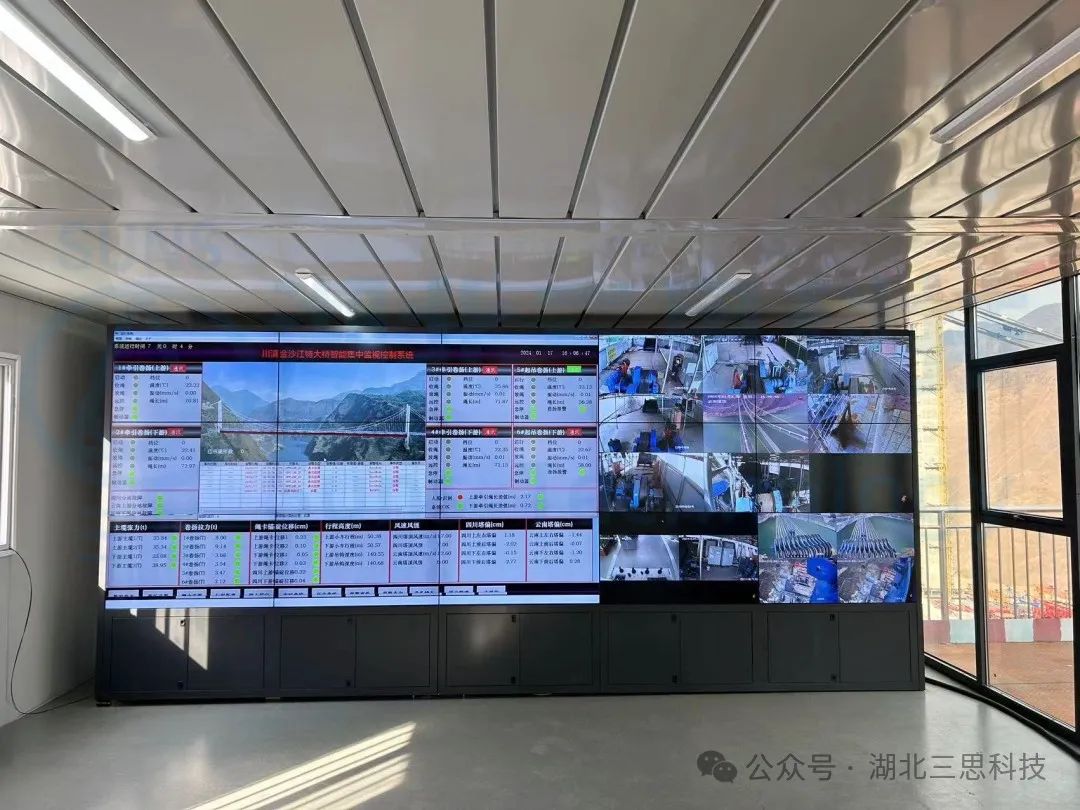

本系統外接5120×1734LED顯示大屏，實時顯示起重機的運行狀況參數，如：主副參數、整車參數、天車參數、本次工作時間、工作時間、工作次數、通訊狀況等，可以讓駕駛員全方位掌握設備的實時運行狀況，提高了(le／liǎo)操作的安全性。

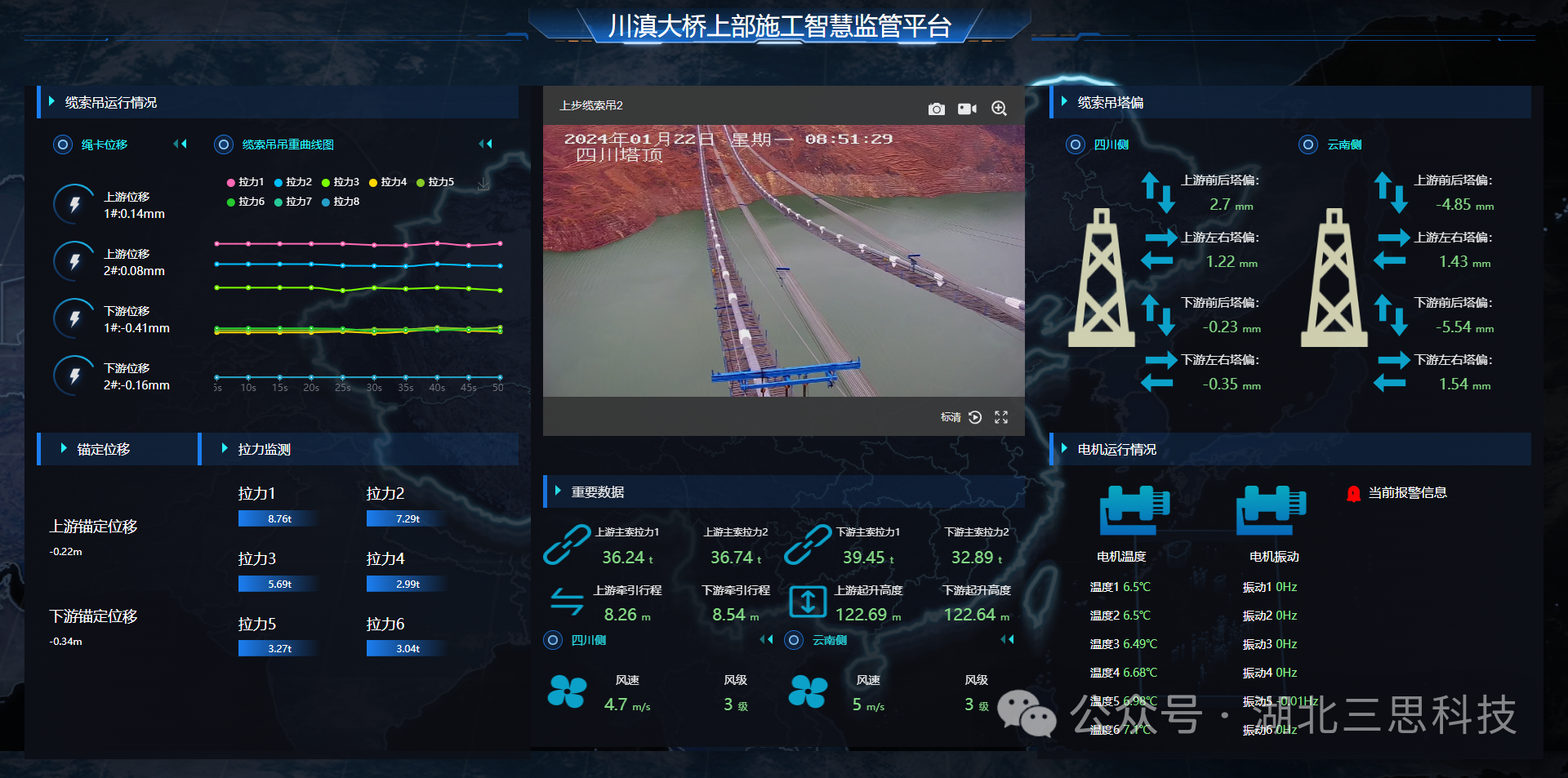

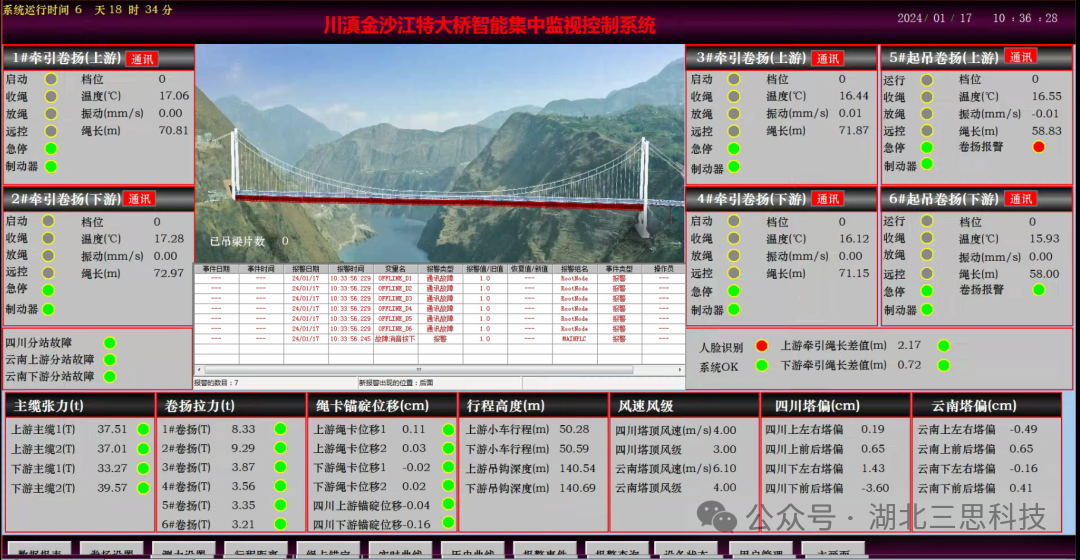

▲川滇金沙江特大橋智能集中監視控制系統主畫面
顯示内容包含：小車主副鈎高度、行程、速度、吊重等方面信息，整車動畫軌迹顯示；功能包含：視頻采集和(hé / huò)回放、采集數據顯示、趨勢記錄，重要(yào / yāo)電氣設備運行次數和(hé / huò)時間顯示記錄，故障報警、參數圖紙等管理。

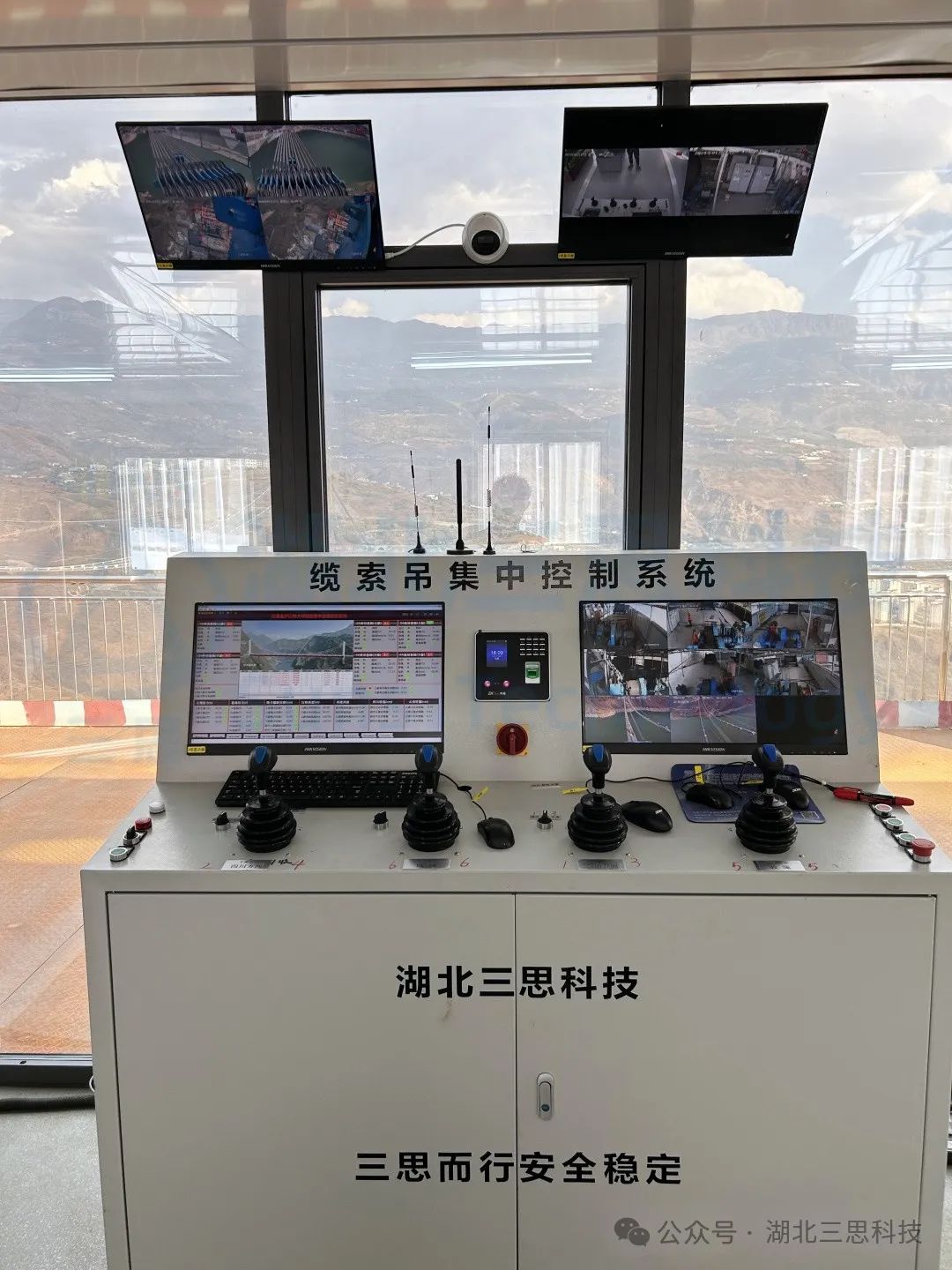

▲集中控制操作台

在操作室放置集中控制操作台，操作台中安裝有總控PLC以及工控機，操作台上安裝操作手柄以及啓動停止按鈕，并且安裝視頻系統顯示屏以及數據控制系統顯示屏方便集中控制。

視頻監控系統

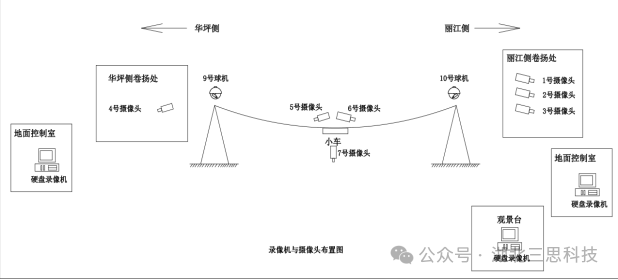

▲本系統視屏系統布局圖

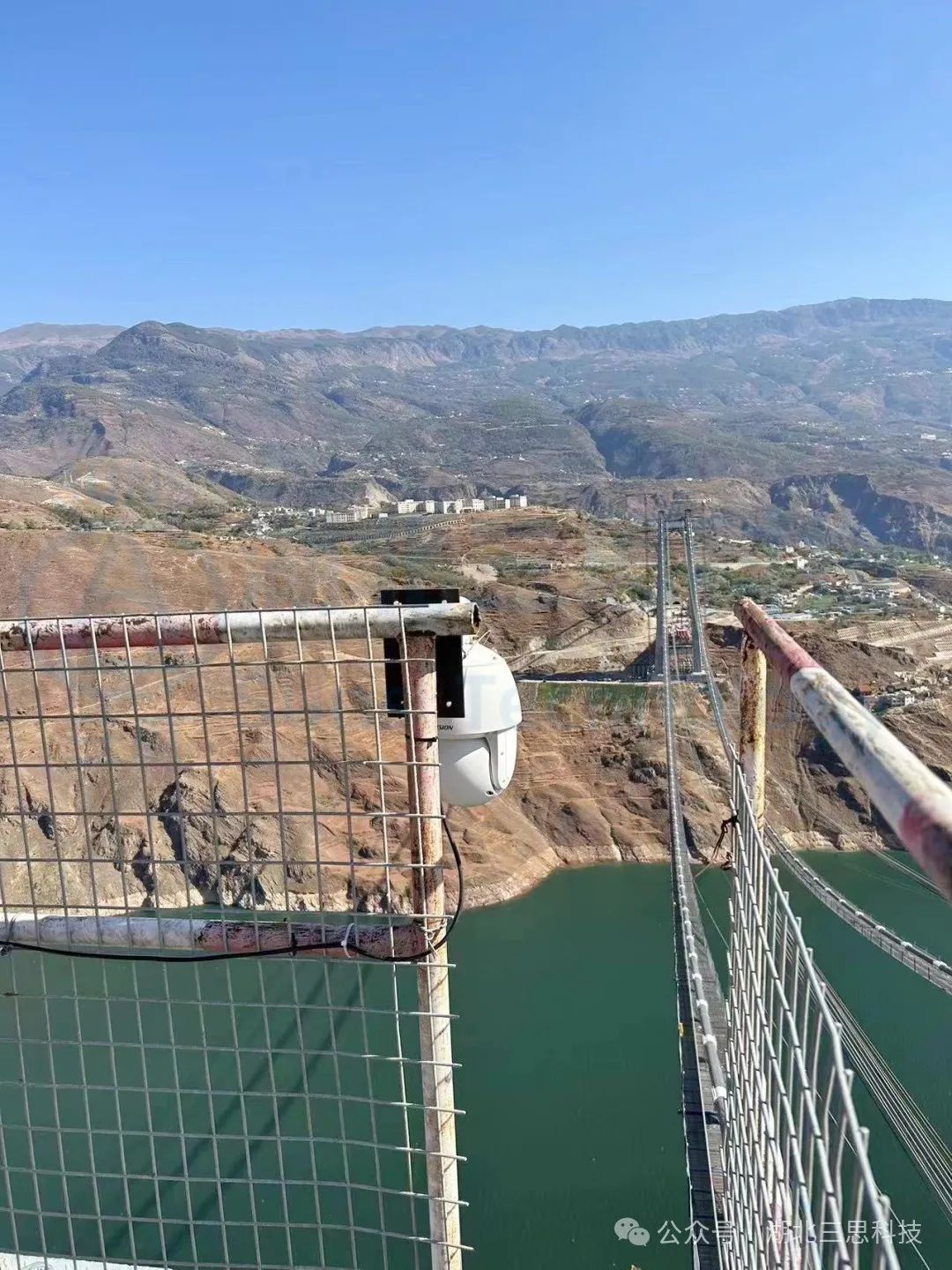

▲攝像頭安裝實拍圖（局部）

增加海康威視攝像機8台DS-2CD3T25D-I5槍機分别安裝在6個卷揚附近和(hé / huò)4個安裝在2個小車上，監視卷揚和(hé / huò)小車鋼絲繩的工作情況；兩個塔頂各安裝一(yī / yì ／yí)個DS－2AF8223SI球形攝像機用于監視吊鈎情況。

各類傳感器（局部）

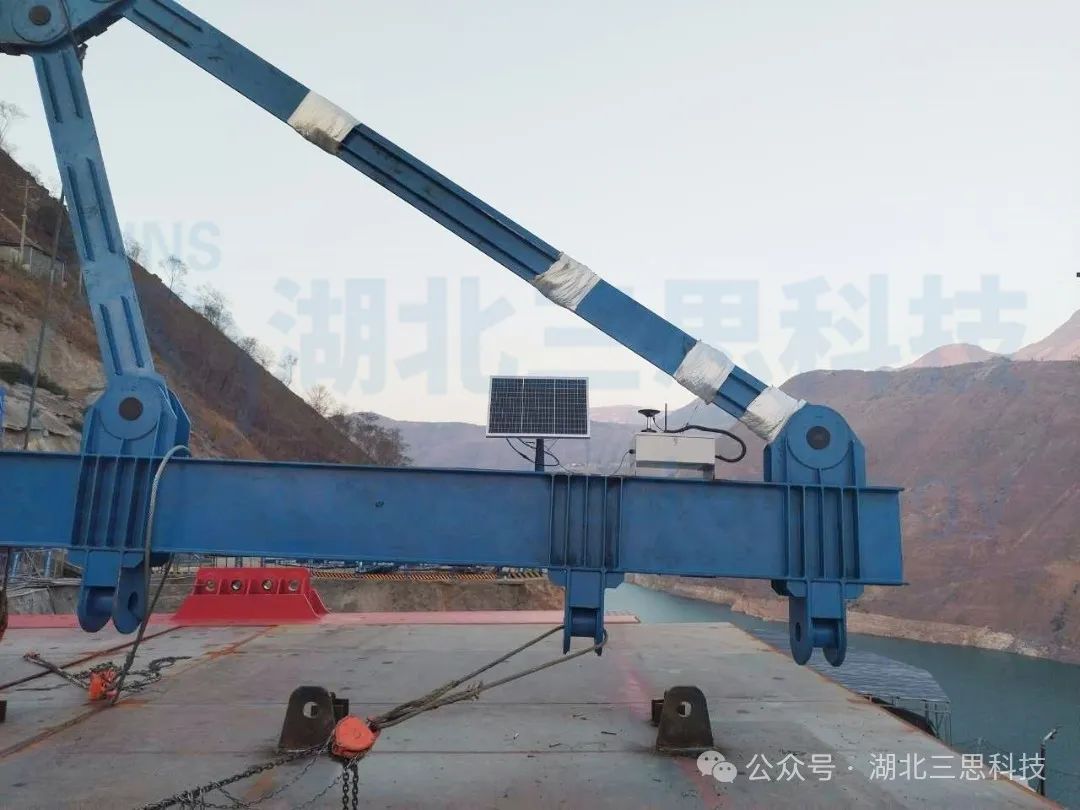

▲吊具起升高度/下降深度監測（北鬥定位系統）

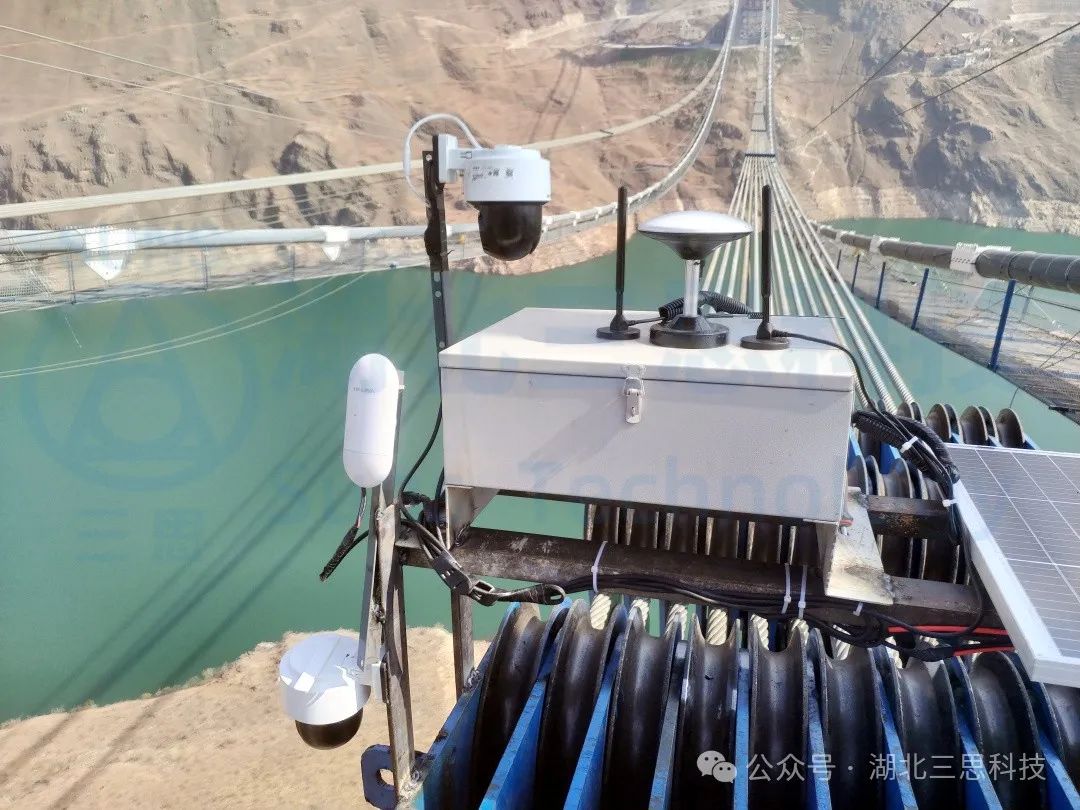

在吊具上安裝GNSS定位基站，定位基站通過發電裝置供電，基站通過無線模塊将吊具位置傳送至集中監控中心，由PLC對數據進行處理，通過PLC計算解析後在液晶屏上顯示出吊具的起升高度數據。

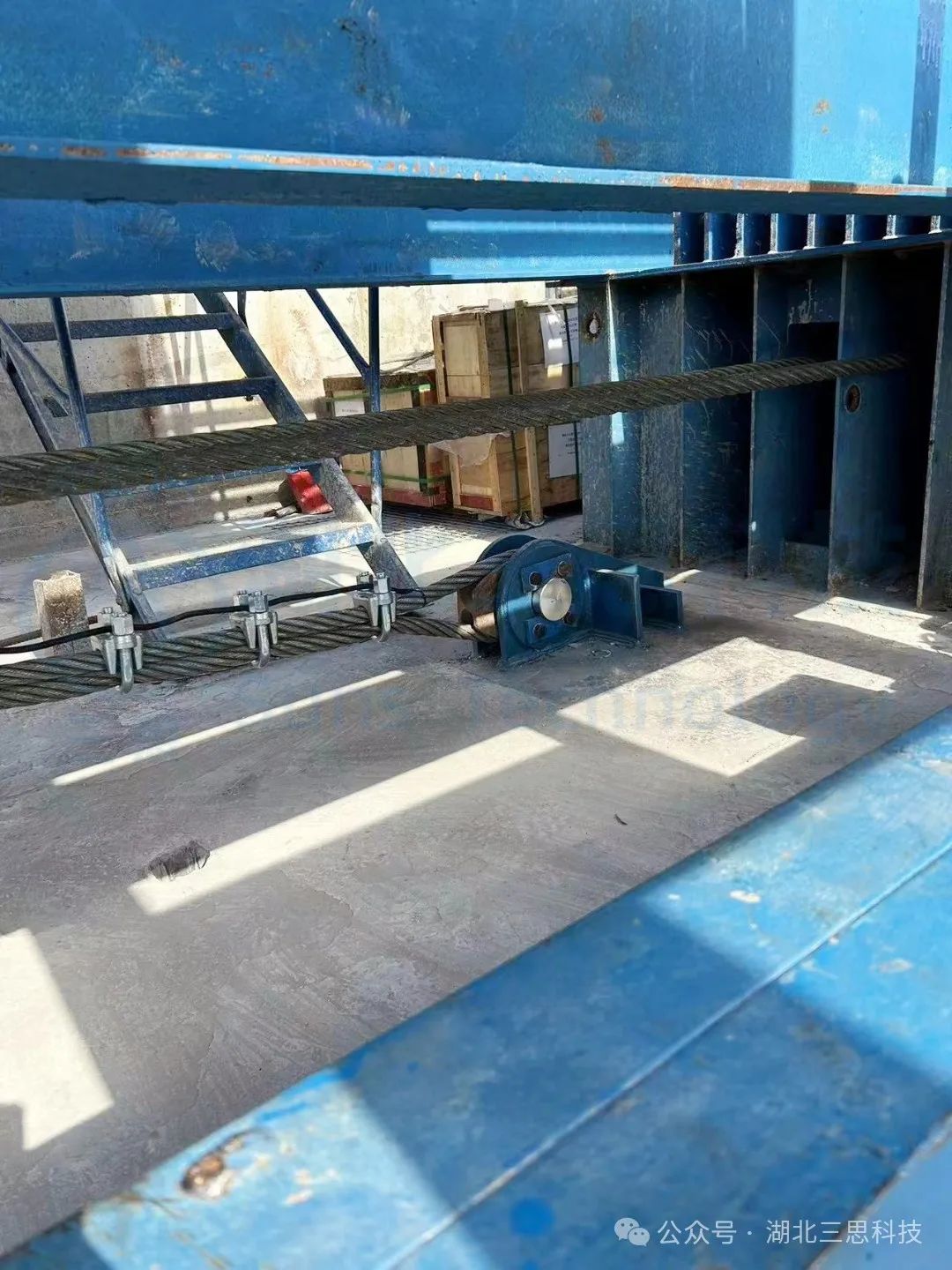

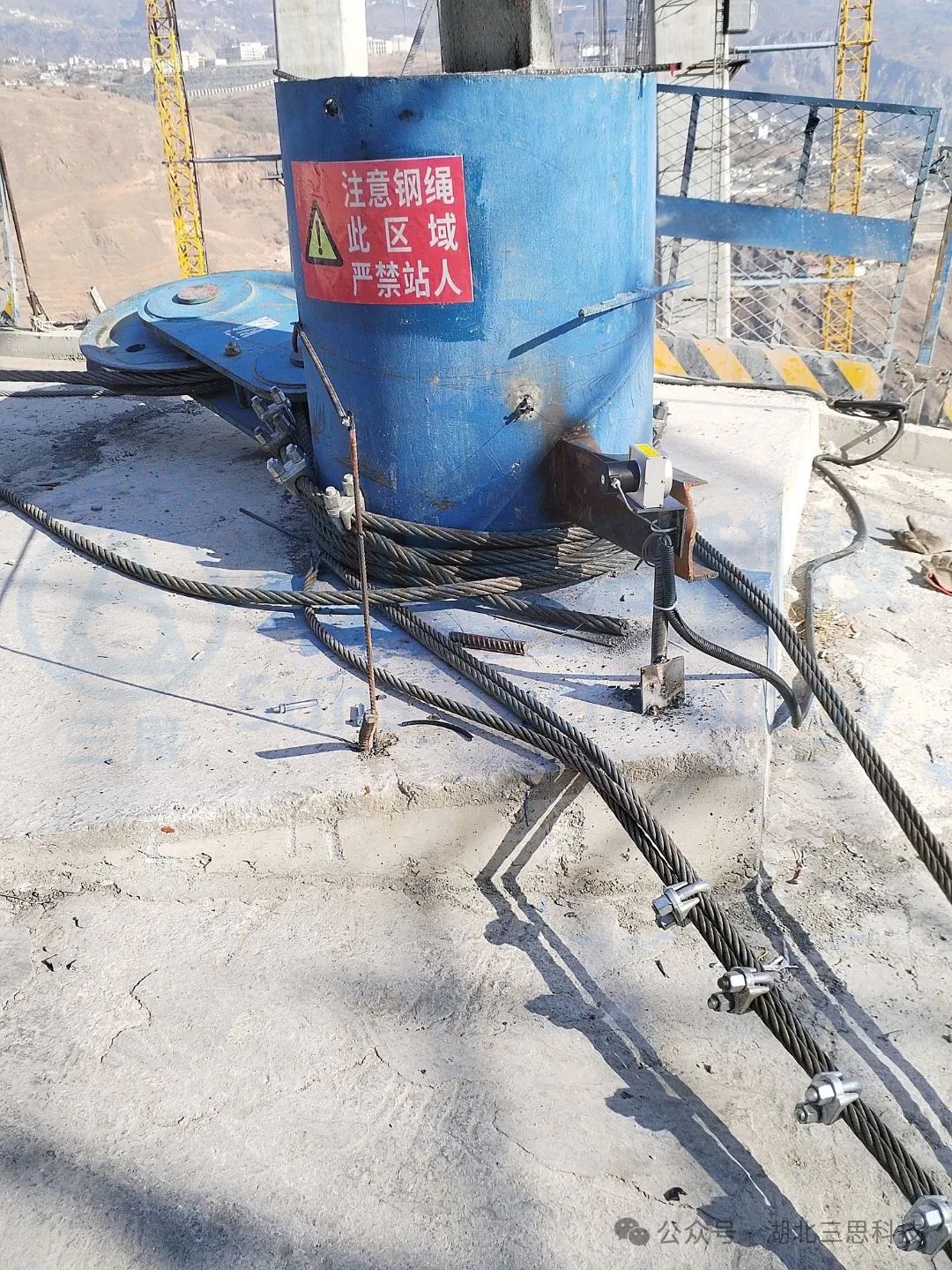

▲錨錠位移監測



通過在兩岸錨樁位置加裝拉繩編碼器，安裝并與錨墩位置固定，通過模拟量信号傳送至各自的卷揚機處PLC。經過系統判斷是否出現錨樁位移現象，經過系統判斷是否出現錨樁位移現象，輸出信号給現地(dì / de)操作系統，決定是否能夠正常工作。

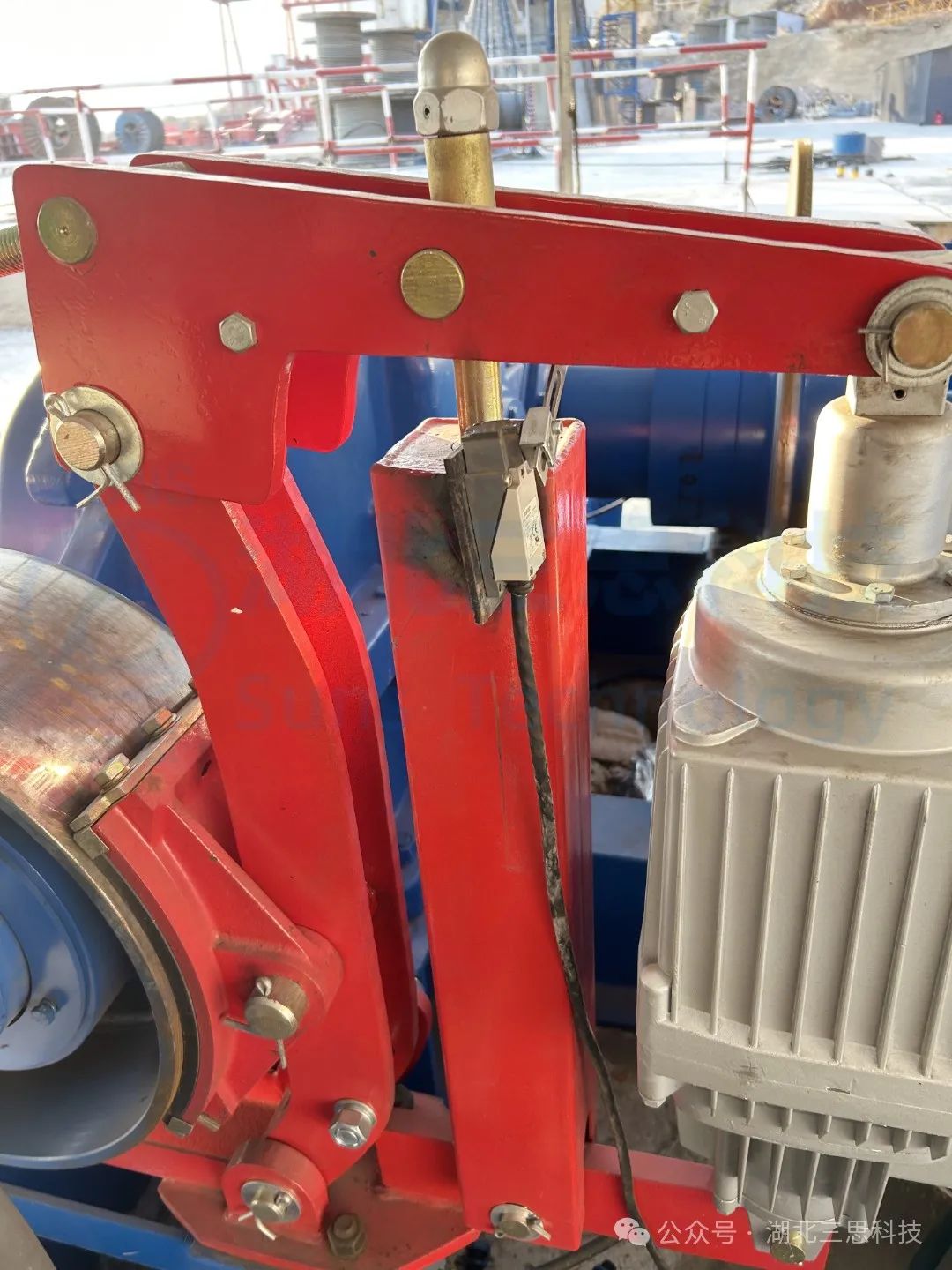

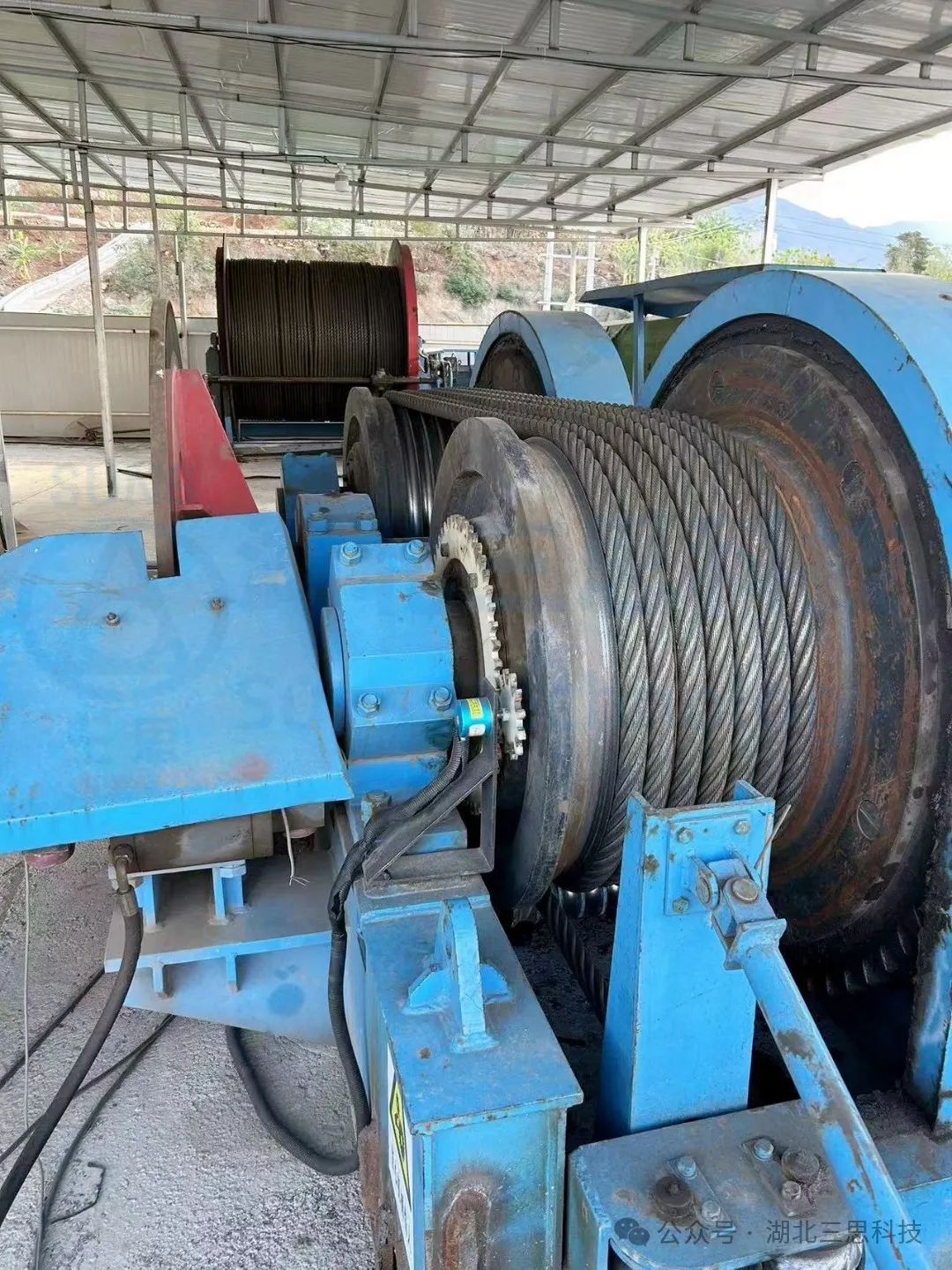

▲超速保護裝置



通過在起升鋼絲繩卷筒端增加編碼器，編碼器将通訊信号傳給采集器，計算顯示出對應的起升速度。如發生超速狀态，本地(dì / de)監控系統參與起升機構控制，停止起升電機，故障排除後，需手動複位後，才能繼續操作，可在遠程平台顯示報警信息及狀态。

▲軸力測量



在牽引索機構和(hé / huò)承重索機構上增加軸銷傳感器，通過傳感器輸出或 4-20ma 信号，經采集器跟監控主機連接，通過監控主機讀取軸力測量信息，顯示在本地(dì / de)監控液晶屏及傳送到系統平台上，提供預警及報警功能。

▲運行安全限位器

監控主機讀取纜索吊各個安全限位開關的開閉信息，在平台顯示安全限位的開閉狀态。

遠程監控管理系統

本系統配備非标項目定制的遠程監控管理系統，實時采集各設備終端的數據，通過DTU通訊設備，采用MQTT物聯網協議傳送到雲端後台數據中心。數據包含拉力、深度、角度、風速等主要(yào / yāo)參數。用戶可通過電腦和(hé / huò)手機端随時查看當前實時的設備運行情況，展示最新的采集數據。

纜索吊集中控制系統特點

1. 系統滿足起重機械安全監控管理系統國标的要(yào / yāo)求，能獨立記錄并實時查詢各類數據。

2.整個系統分爲(wéi / wèi)兩層，上層爲(wéi / wèi)中控室監控單元、下層爲(wéi / wèi)現場操作單元。實現對起重機的監控、控制；下層以PLC爲(wéi / wèi)主控元件實現控制，信号發送至中控室，實現遠方監控。

3.整套系統采用工業級485通訊，絕不會出現通信受幹擾導緻數據變化的情況。

4.結構簡單：PLC→通信網絡→上位機，有效降低投資成本及維護成本。

5.整套系統以PLC爲(wéi / wèi)主控元件和(hé / huò)機械限位保護實現控制，使整套系統可靠性高。

6.整套系統在滿足國标要(yào / yāo)求外，還可以實現起重機健康管理（電氣設備使用壽命監控、電機電流監控、電機溫度監控、電機震動監控、考勤系統等等）

7.整套系統采用無線通訊模式，安裝簡單、拆卸快速、結構緊湊、互通互換等優點。

8.數據和(hé / huò)視頻信息可以通過DTU或因特網上傳給後台，可以遠程實時查看并在後台進行分析判斷操作的正确性。

9.系統内置預警，有重大違章作業時，可及時遠程通知相關監督崗位。
