• 重慶磨刀溪特大橋纜索吊集中控制系統正式投入使用，爲(wéi / wèi)智能化安全管

    　



    磨刀溪特大橋位于重慶市雲陽縣，是重慶市高速公路開州至雲陽高速（江口-雲陽-龍缸段）區縣互聯互通的關鍵控制性工程，主橋爲(wéi / wèi)主跨360米的上承式鋼管混凝土拱橋。上部結構采用預應力混凝土先簡支後連續T梁，主跨爲(wéi / wèi)鋼管拱；下部結構爲(wéi / wèi)樁基礎+擴大基礎，交界墩爲(wéi / wèi)空心薄壁墩，道路設計爲(wéi / wèi)雙向4車道，時速80km/h。


    ▲磨刀溪特大橋效果圖


    大橋采用先進的拱橋設計，不僅美觀，而且具有很高的承載能力和(hé / huò)抗風性能。拱肋、立柱和(hé / huò)蓋梁均爲(wéi / wèi)鋼結構，主拱肋采用等寬變高度空間桁架結構，單片拱肋由上下各兩根外徑1100毫米鋼管混凝土弦管組成，弦管橫向中心間距4.5米，橫橋向兩片拱肋間的中心距均爲(wéi / wèi)9米。從拱腳至拱頂共劃分爲(wéi / wèi)15個節段，全橋共 60個節段，采用1台額定起重量爲(wéi / wèi)95噸的固定式纜索吊機吊裝。此次吊裝節段爲(wéi / wèi)磨刀溪特大橋鋼管拱肋中體形最大、最重的節段，拱肋斜長8.16米，高11.1米，單個最大重量87.3噸。

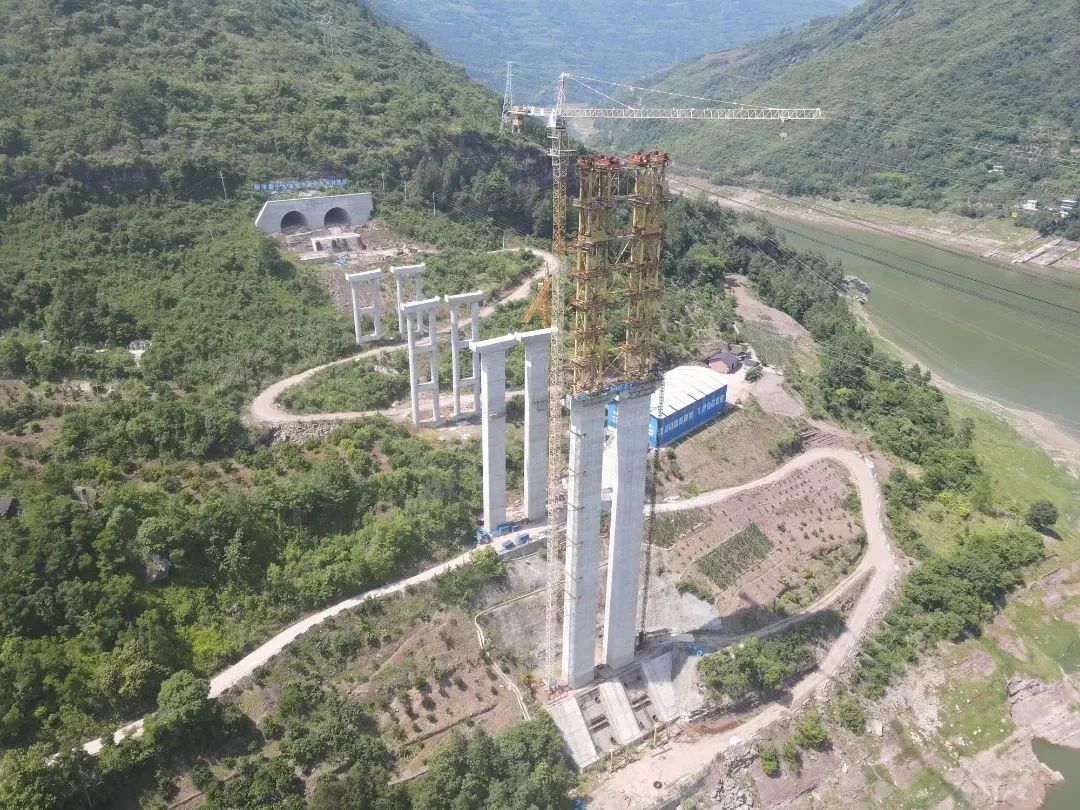

    該橋江口、龍缸兩岸拱座均背靠在陡峭的山體，垂直于磨刀溪河施工現場，有滑坡危岩、岩石裂隙發育，現場施工場地(dì / de)狹小、危險系數高、施工難度大。因此，本項目纜索吊機采用了(le／liǎo)由湖北愛範科技有限公司自主研發的纜索吊機集中控制管理系統，使設備的操作方式由傳統的“一(yī / yì ／yí)人控制一(yī / yì ／yí)機”升級爲(wéi / wèi)“一(yī / yì ／yí)人控制多機”，同時設備在運行過程中既可多機聯動，亦可單機獨動，爲(wéi / wèi)智能化安全管理提供有效保障。



    纜索吊機安全控制系統由自動化控制系統（PLC）、手動控制系統和(hé / huò)自動糾錯系統三部分組成，以自動化控制爲(wéi / wèi)主、手動控制爲(wéi / wèi)輔，同時自動化控制系統與手動控制系統具備兼容和(hé / huò)互鎖功能。

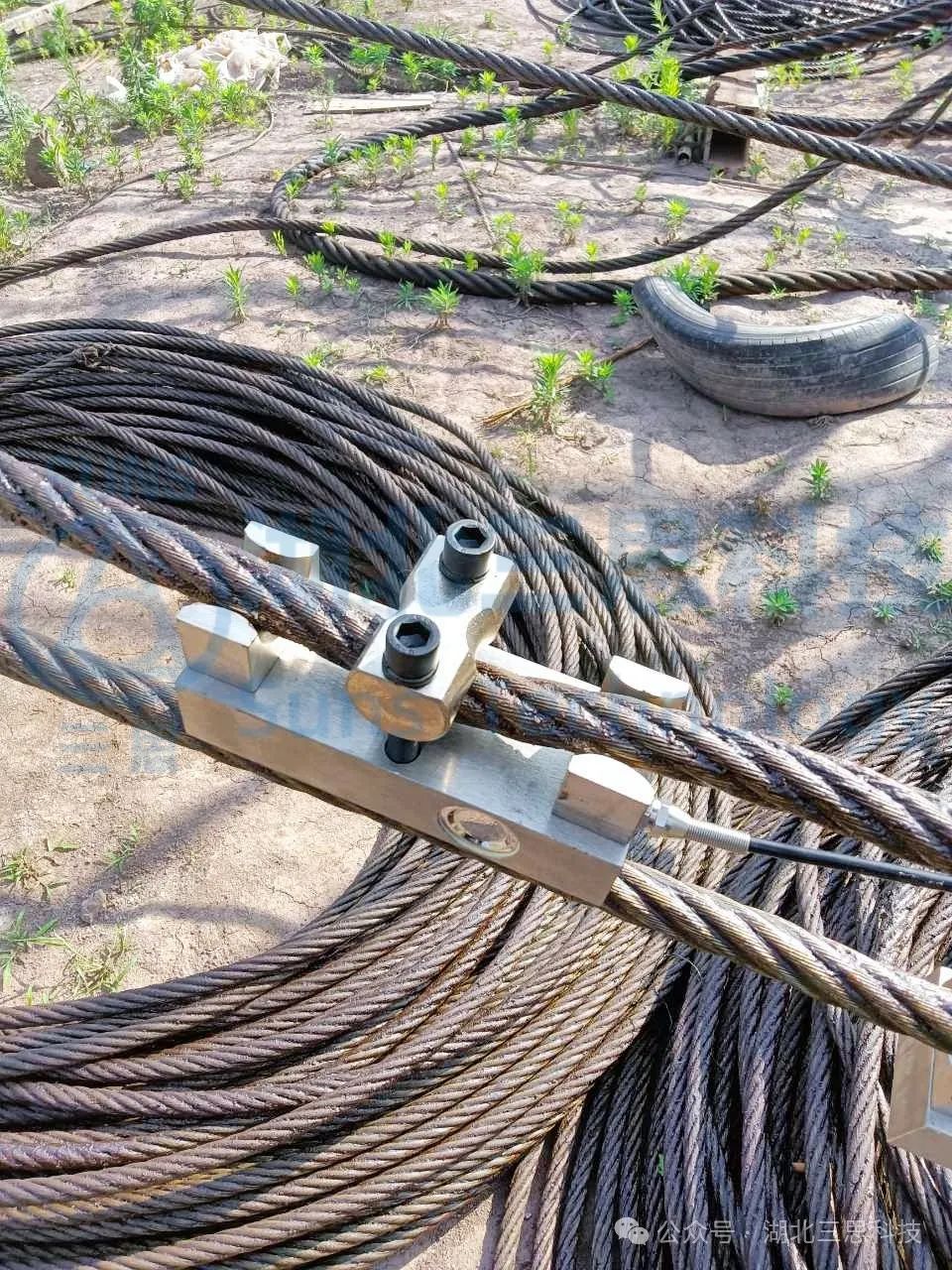

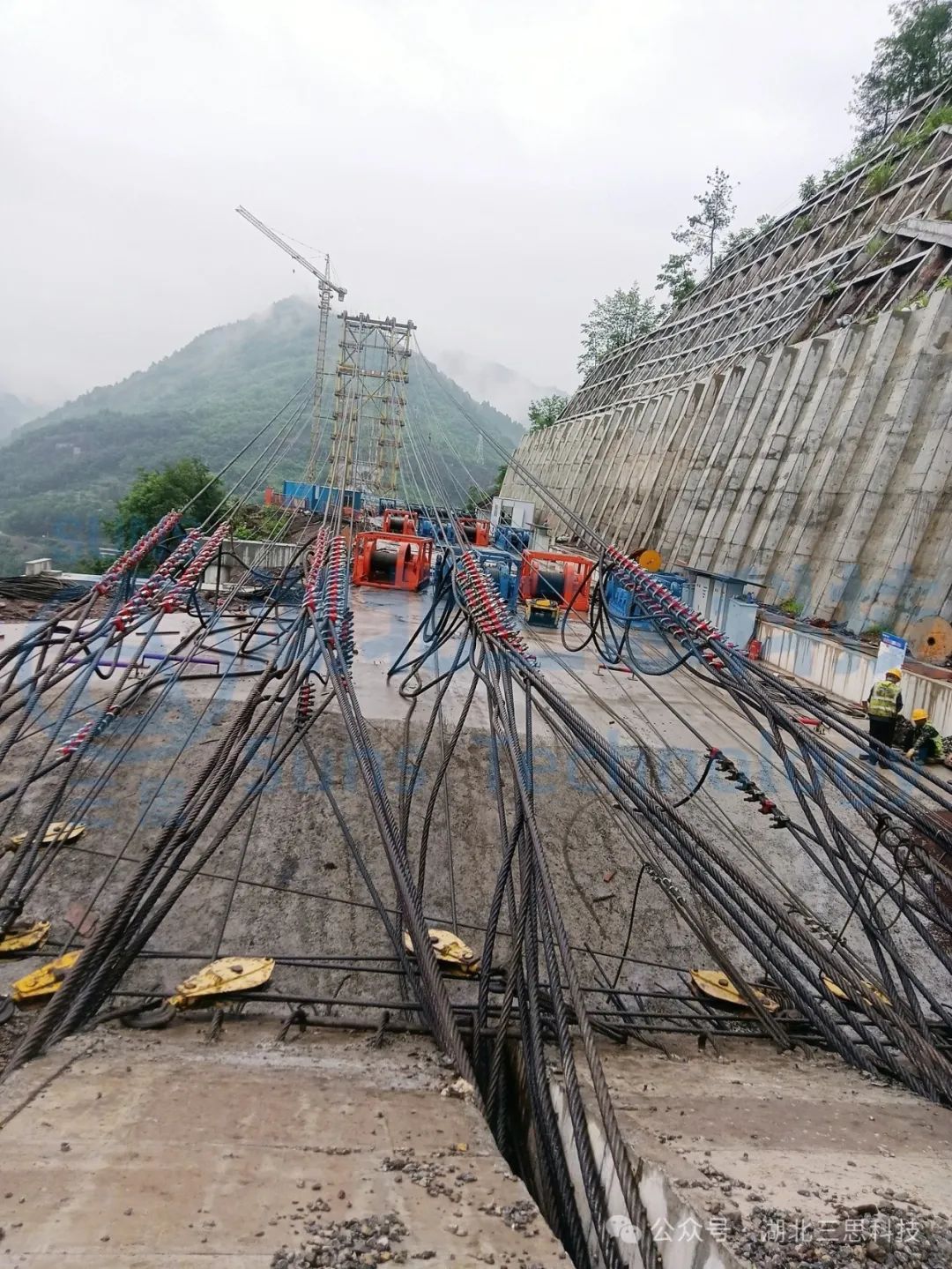

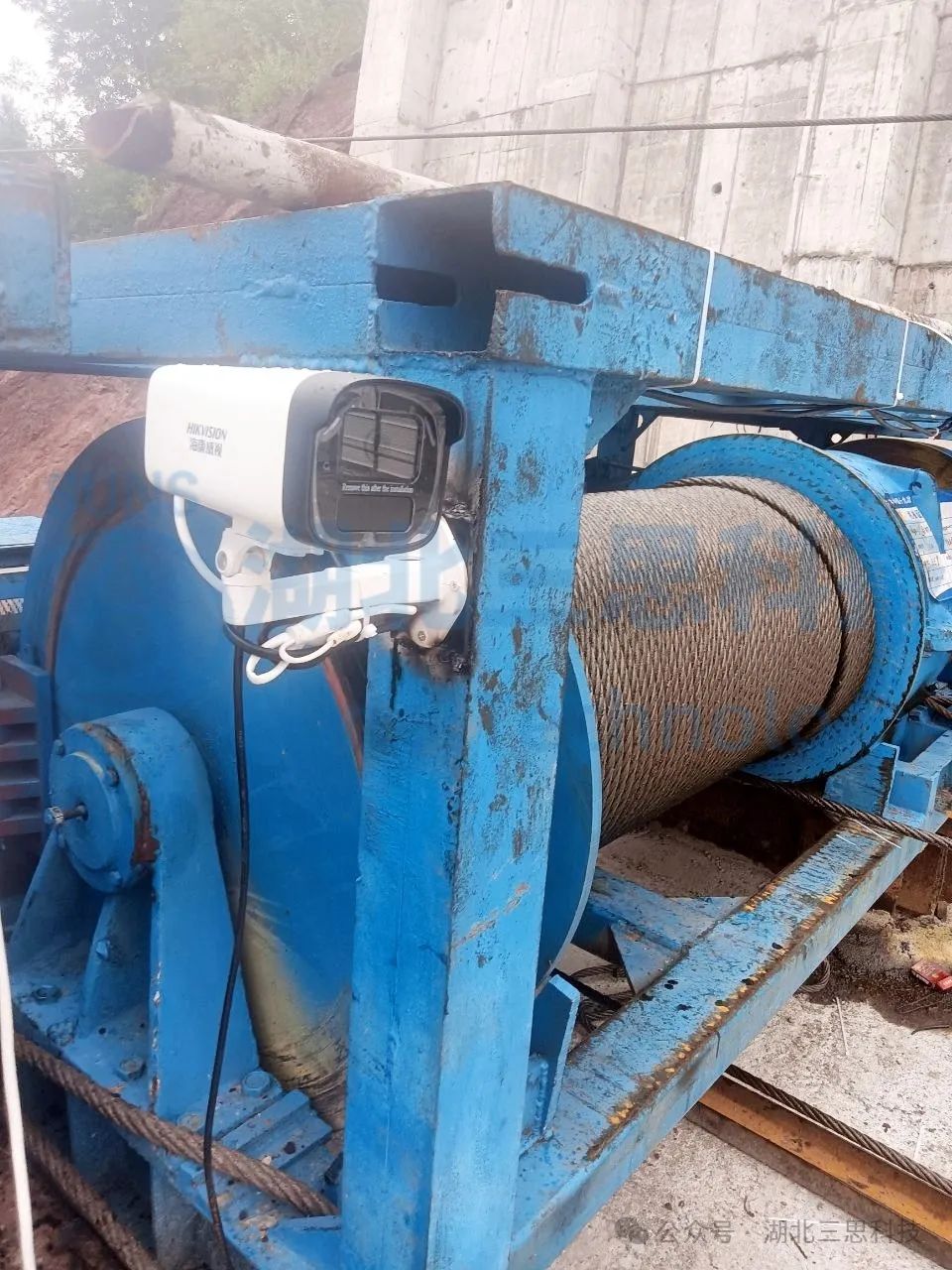

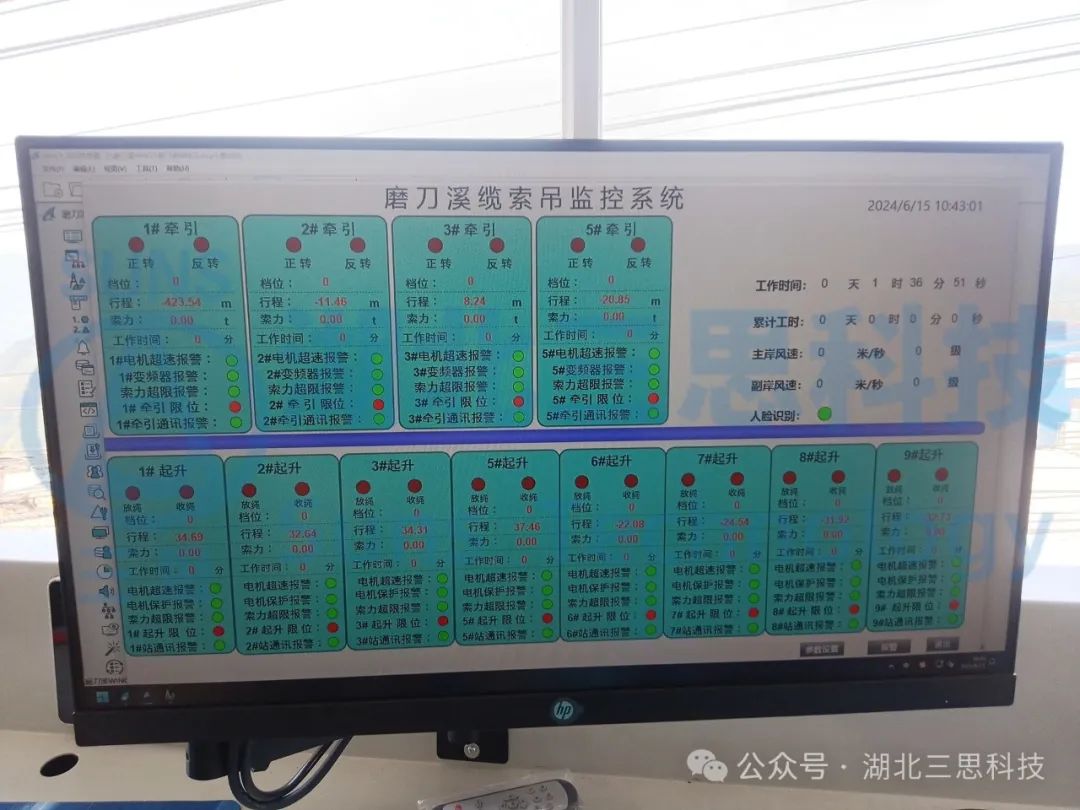

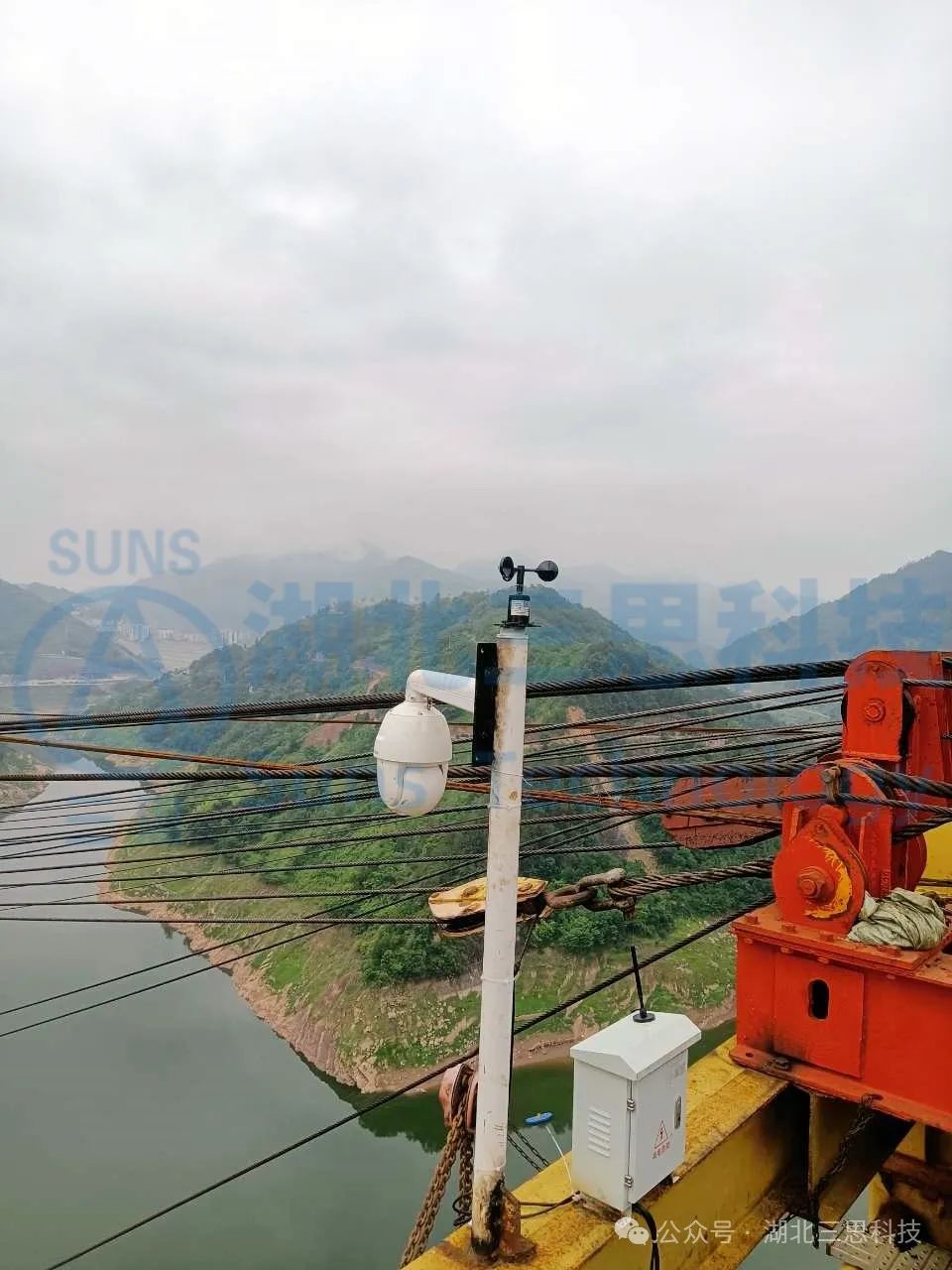

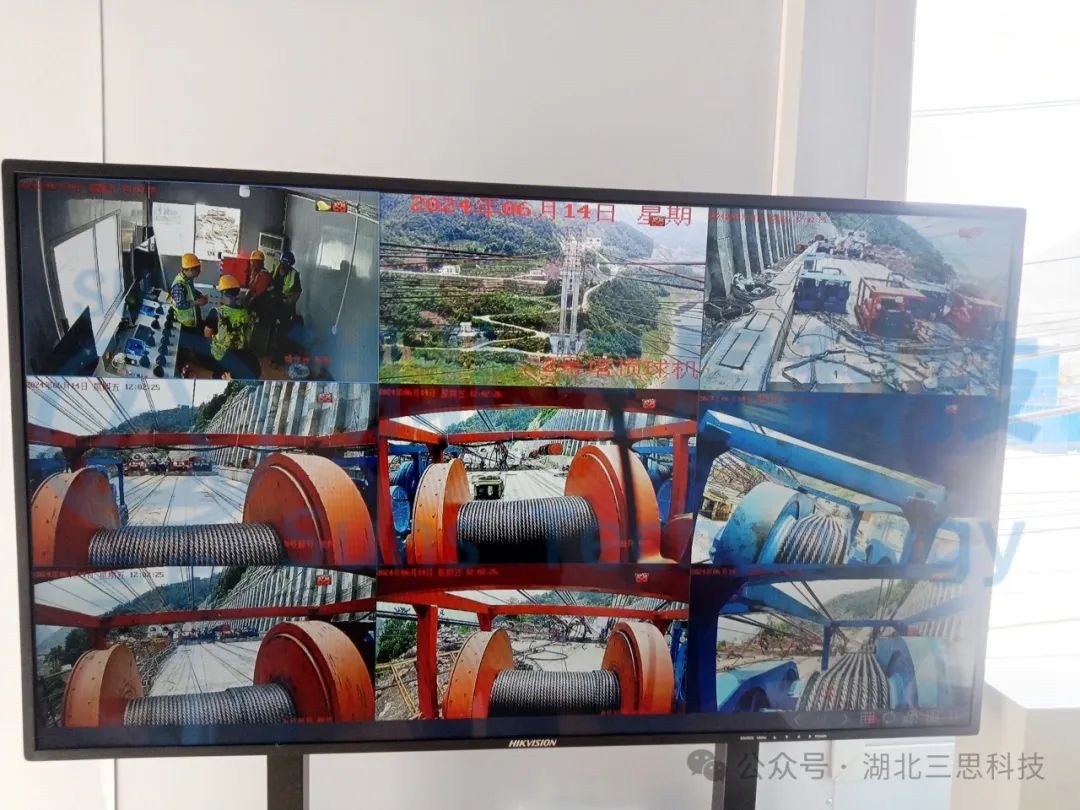

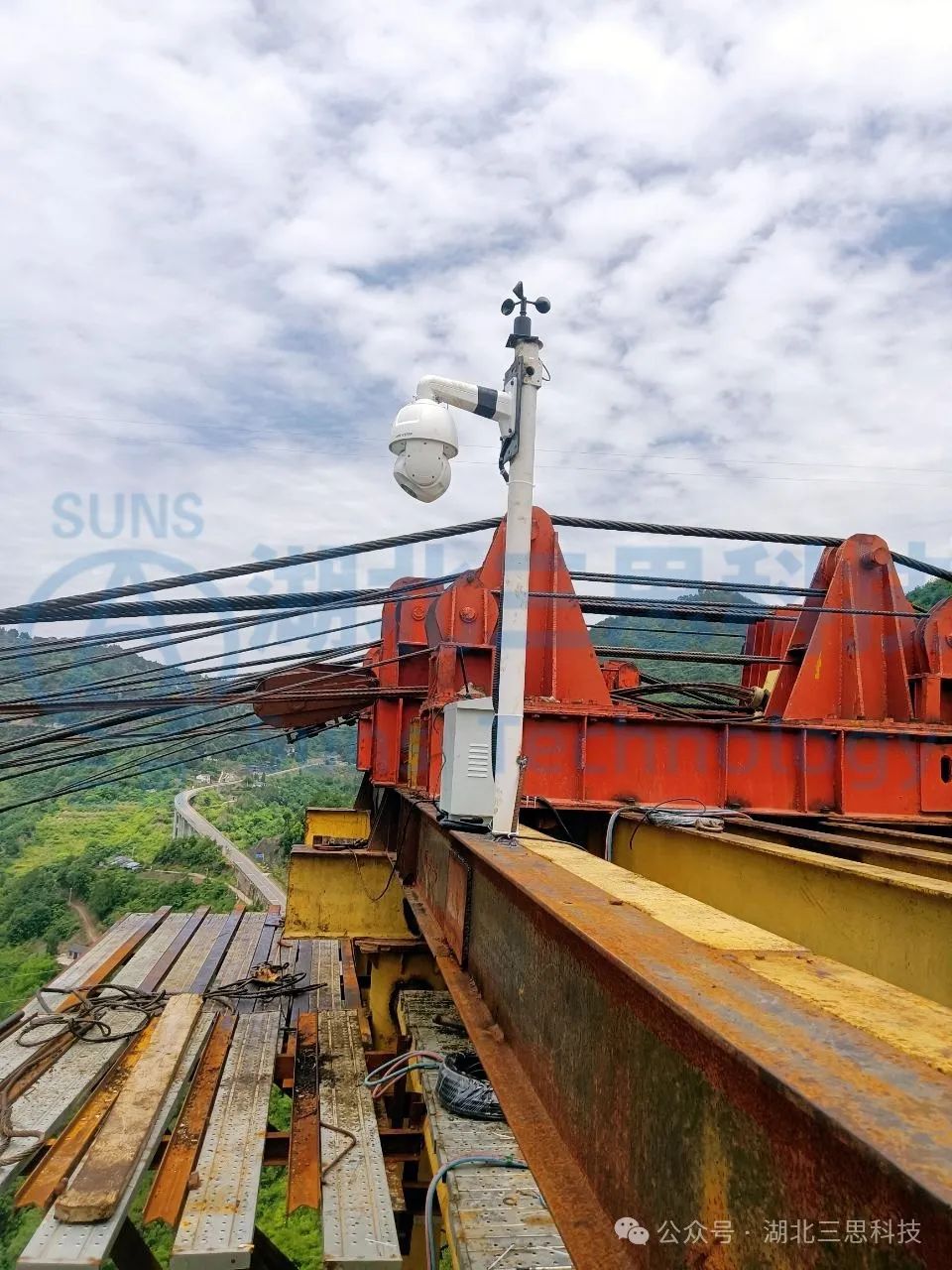

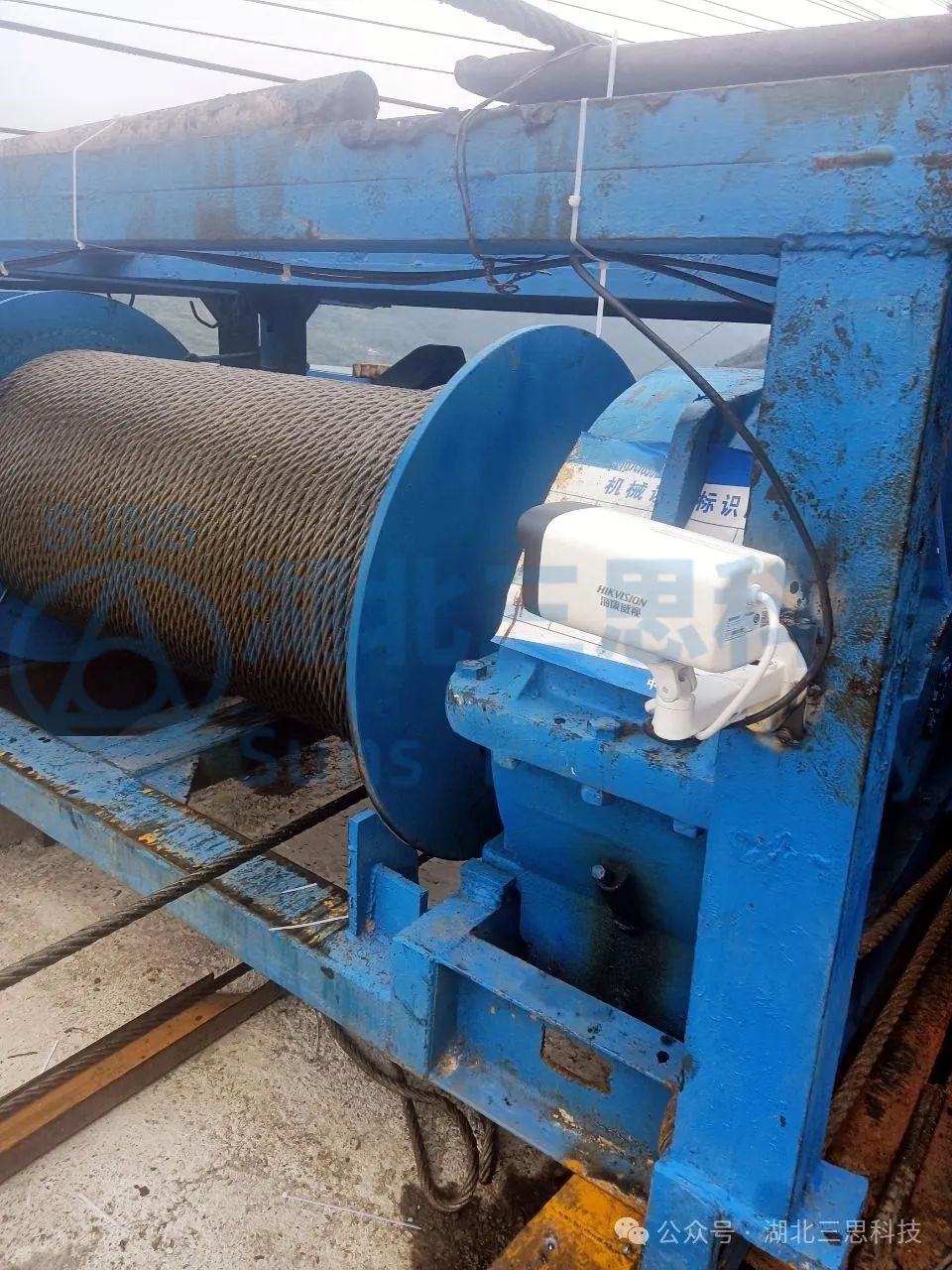

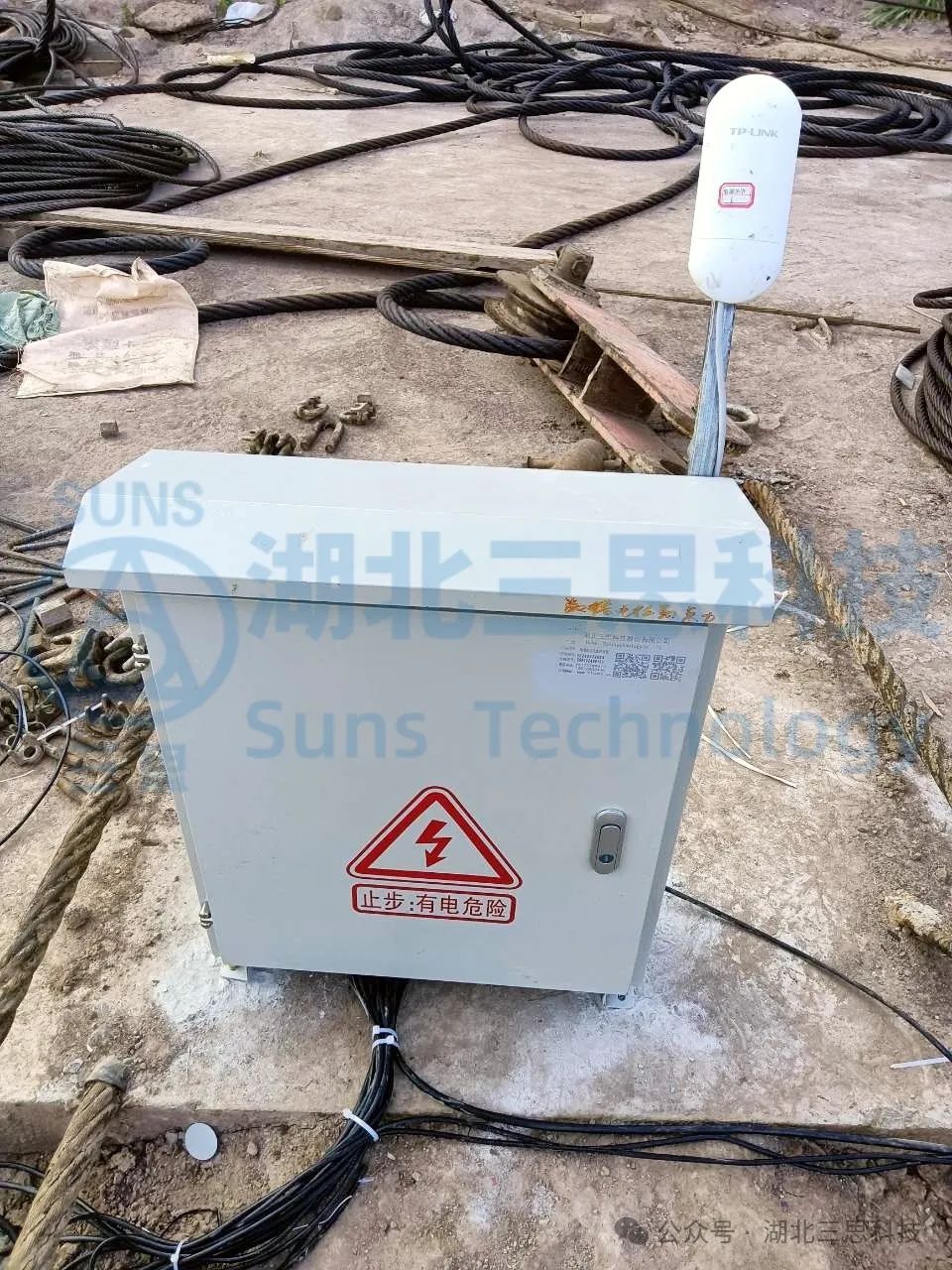

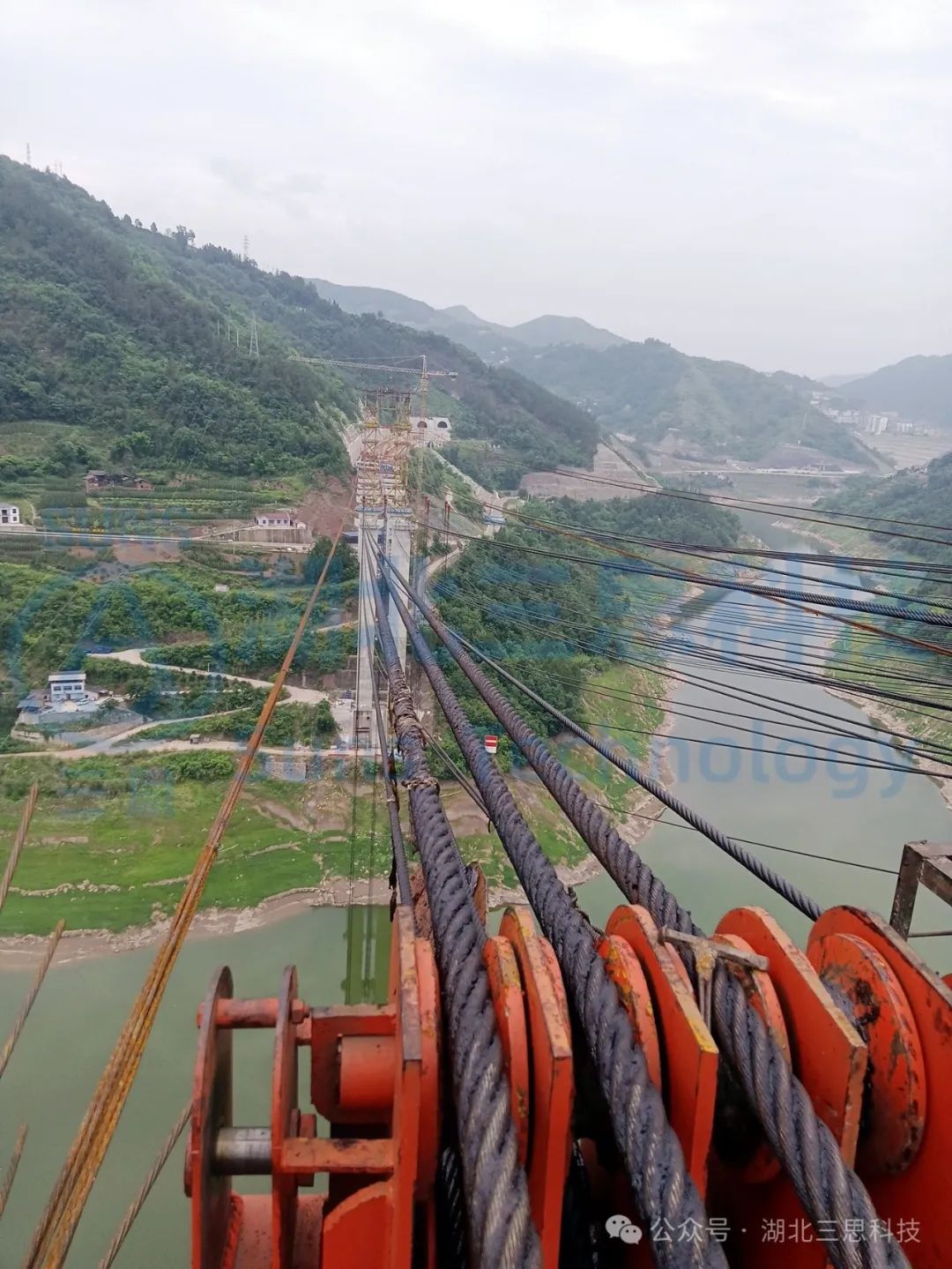

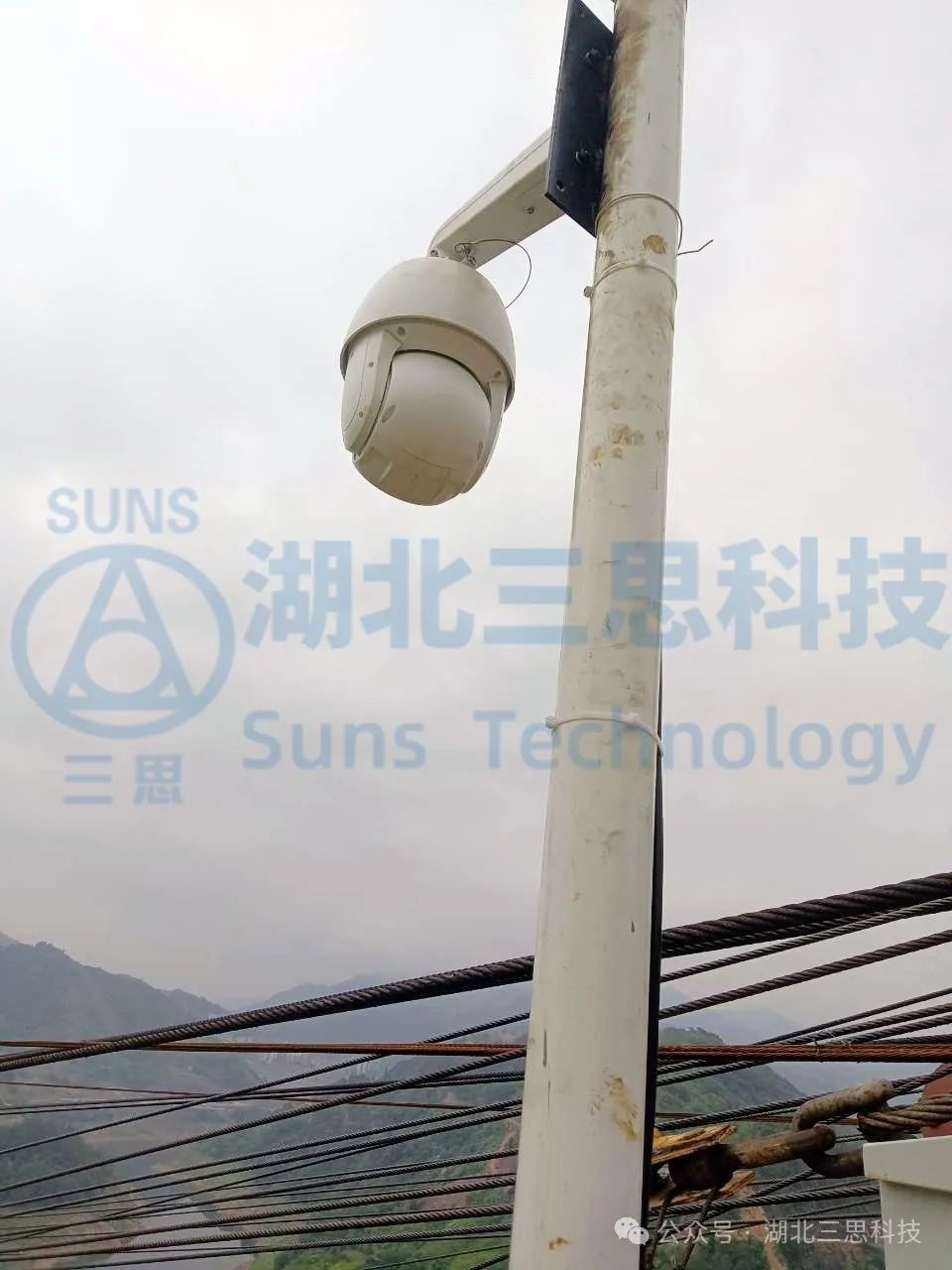

    磨刀溪特大橋纜索吊集中控制系統更多設備現場安裝效果展示
