• 重慶大溪河特大橋纜索吊集中控制系統正式投入使用

    作者：三思科技 更新時間：2024-08-15
    　



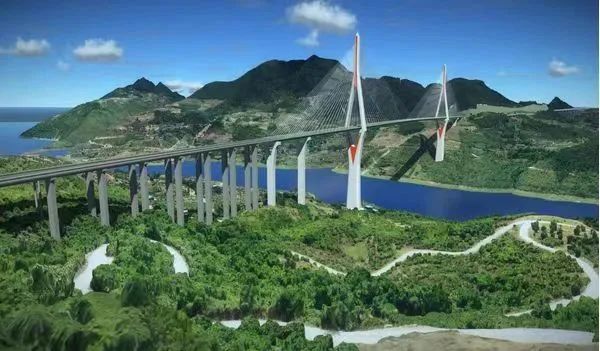

    ▲大溪河特大橋效果圖，圖片來源于巫山發布

    大溪河特大橋，坐落于重慶市奉節縣大溪河上，是奉建高速公路全線的控制線重點工程，屬超高塔、超大跨度斜拉橋，塔高316米，主跨650米；橋長1624米，其中主橋1170米，引橋長454米。大橋采用雙塔雙索面斜拉方案，跨徑布置爲(wéi / wèi)92米+168米+650米+168米+92米。主梁采用雙邊工字形鋼-混組合梁，梁寬27.6米，爲(wéi / wèi)世界第一(yī / yì ／yí)跨度雙邊工字形組合梁斜拉橋，世界第二跨度組合梁斜拉橋，橋塔高度名列世界前茅。

    本次大溪河特大橋采用了(le／liǎo)由湖北愛範科技有限公司自主研發的SSL-CB型纜索吊集中控制系統，本系統是專門針對纜索吊此類特殊起重機開發的控制系統，不僅包含了(le／liǎo)常規的特種設備監控系統所需求的數據和(hé / huò)視頻監控之外，還特别添加了(le／liǎo)可将纜索吊卷揚機控制集中到一(yī / yì ／yí)處控制的功能。集中控制不僅減少了(le／liǎo)人力成本，方便了(le／liǎo)操作員集中操作，更使纜索吊控制變得簡便、更安全，更提高了(le／liǎo)施工現場的吊裝效率，大大縮短了(le／liǎo)工程工期。

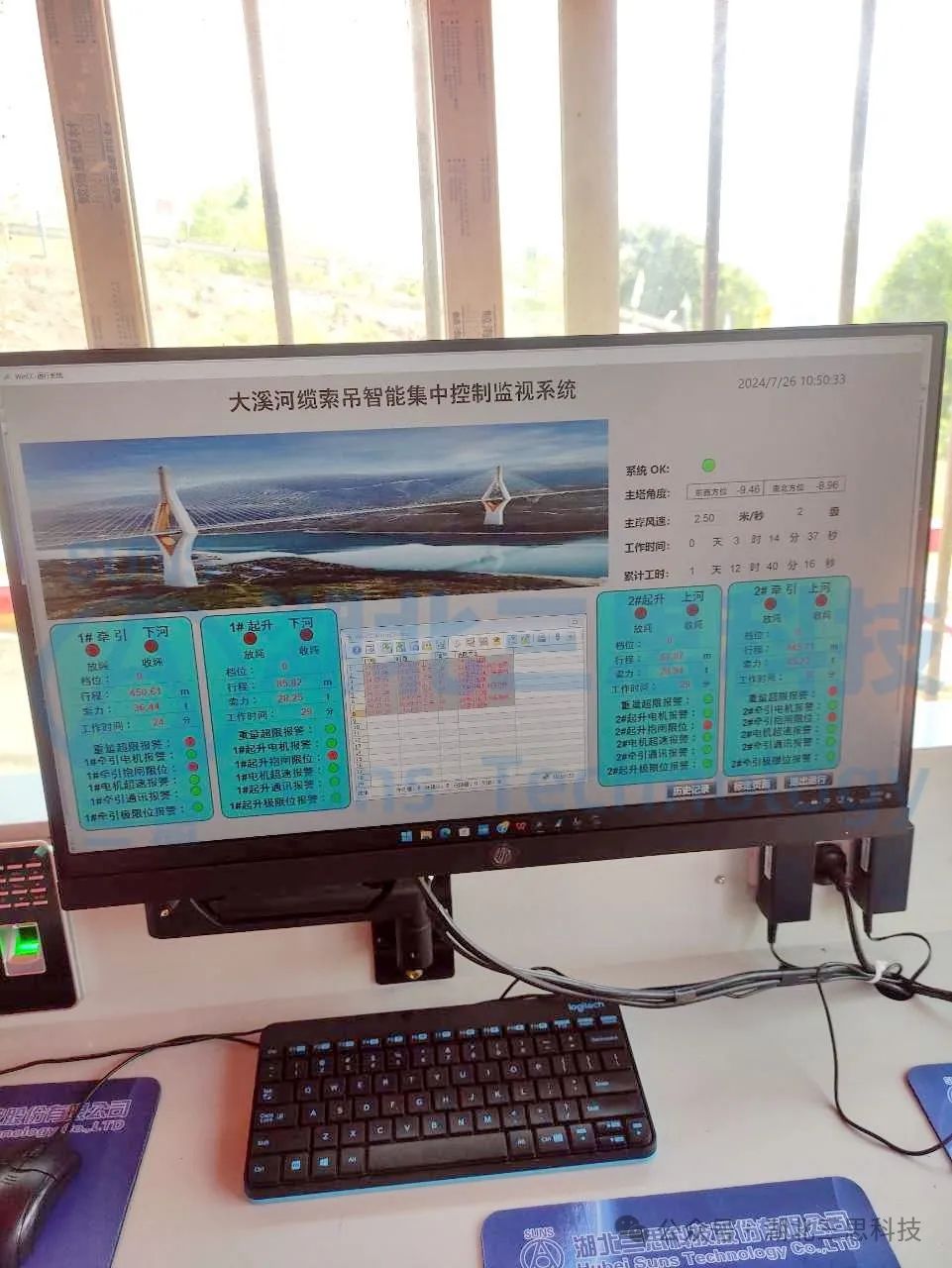

    在操作室放置集中控制操作台，操作台中安裝有總控 PLC 以及工控機，操作台上安裝操作手柄以及啓動停止按鈕，并且安裝視頻系統顯示屏以及數據控制系統顯示屏，實現對纜索吊的集中控制。

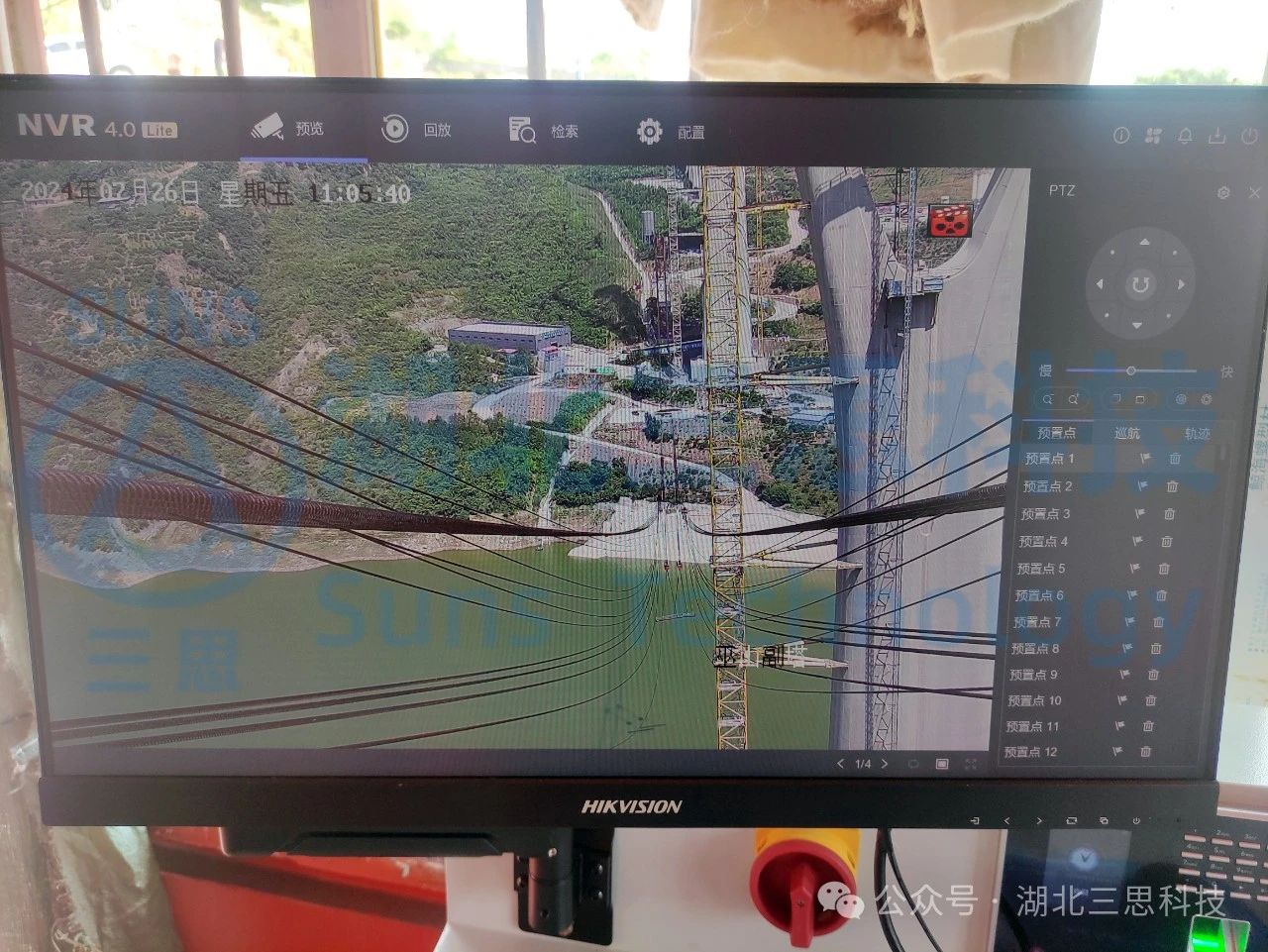

    ▲吊鈎可視化


    纜索吊集中監控系統基本功能介紹：

    1、重要(yào / yāo)電氣設備（接觸器、電機、主令等）的壽命計算：次數、時間、過流次數等參數；

    2、可以設置上述參數的報警值，當到達報警值，發出報警提示；

    3、可以記錄重要(yào / yāo)設備被更換時的壽命值，以備未來設置報警值參考之用；

    4、健康管理，針對本纜索吊各項運行數據進行數據統計、數據挖掘、信息分析處理的軟件功能模塊；

    5、曆史回放，本功能主要(yào / yāo)針對軟件運行界面進行類似視頻軟件的曆史回放，功能；

    6、故障診斷，内置故障診斷專家系統，包括不同設備的故障現象、故障原因、解決方案等信息；

    7、準确記錄聯動台操作檔位、接觸器動作次數，結合接觸器電流能夠在接近操作或動作次數壽命提前預警提示；

    8、吊具上升、下降限位、距離檢測裝置應采用機械傳動、觸點、編碼器一(yī / yì ／yí)體化結構，确保在粉塵、震動的環境下長期工作；

    9、系統能夠跟蹤判斷上升下降時溜鈎、上升下降時失速，這是纜索吊運行中需要(yào / yāo)監控的重要(yào / yāo)問題；

    10、能夠記錄操作檔位對應的設備方向、移動距離、速度；

    11、信号采集方式：行程限位器的信号輸出接口爲(wéi / wèi) RS485，由 PLC 進行采集；

    12、信号處理：由上位機纜索吊集中監控系統軟件記錄、存儲、顯示、記錄報警和(hé / huò)故障發生時的時間，具備溜鈎、失速綜合判斷分析功能；

    13、遠程遠程監測：系統可将實時監控數據上傳至雲端，并在手機 APP 及 PC 服務器上實時查看纜索吊各項數據。

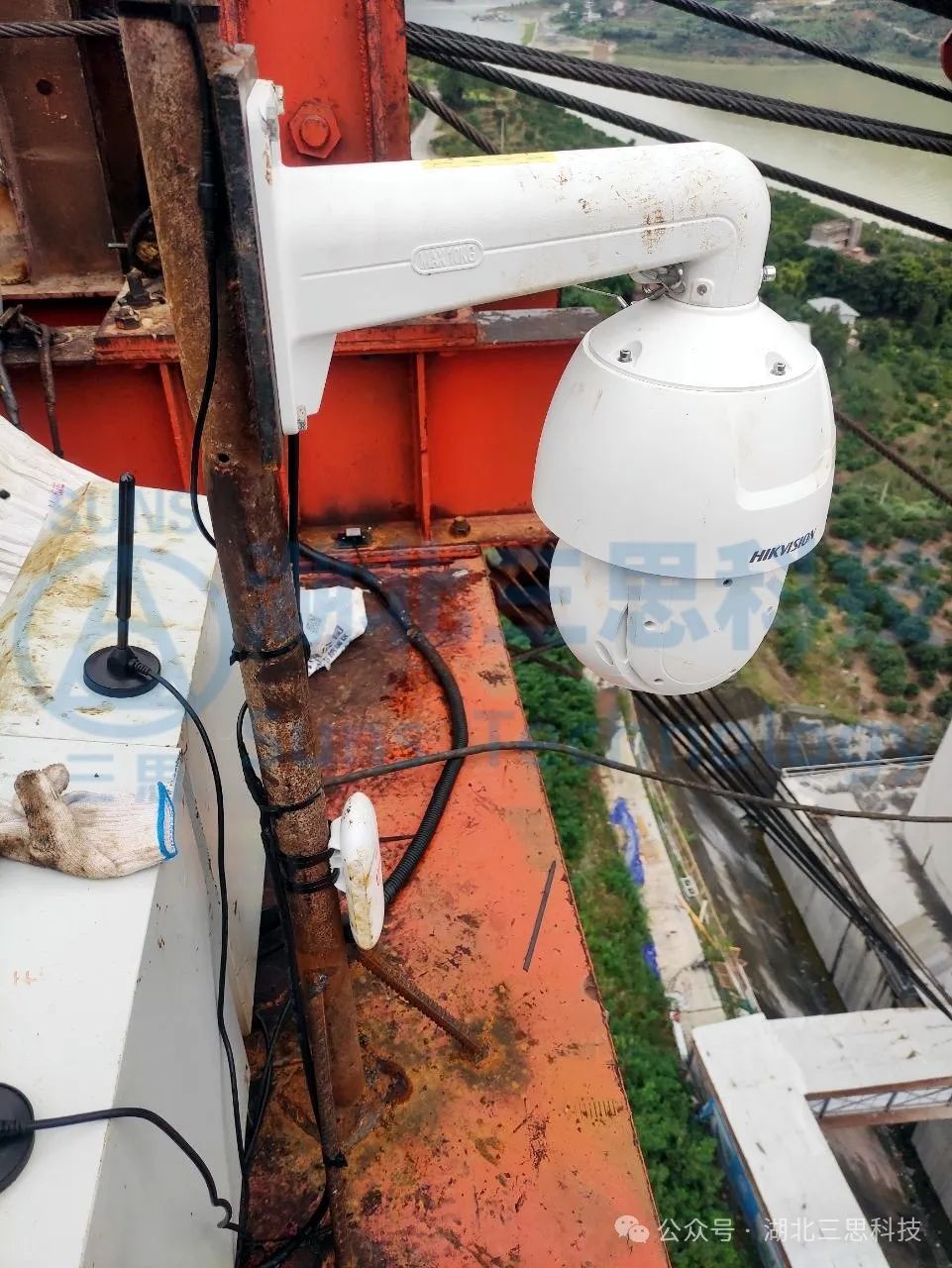

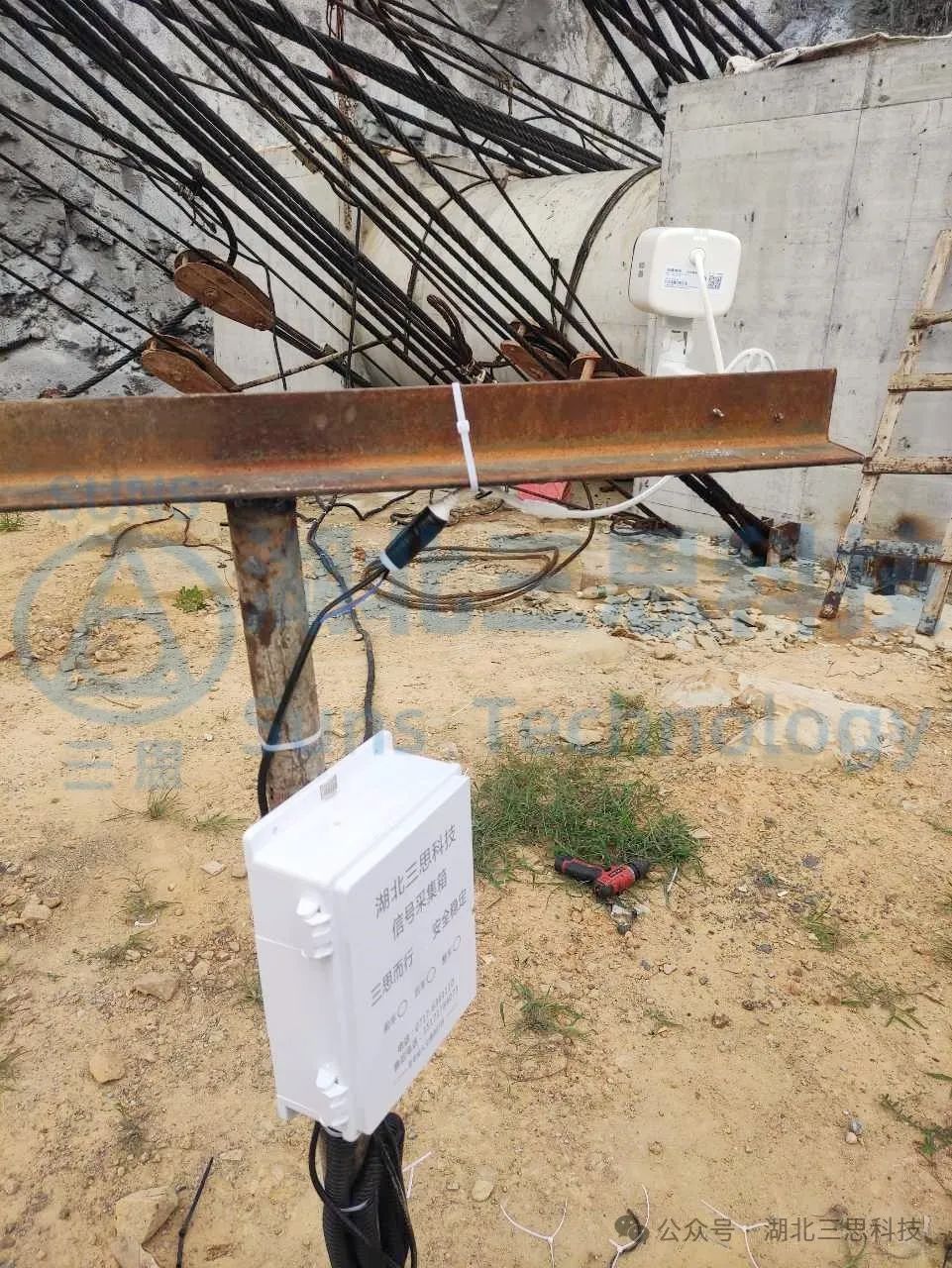

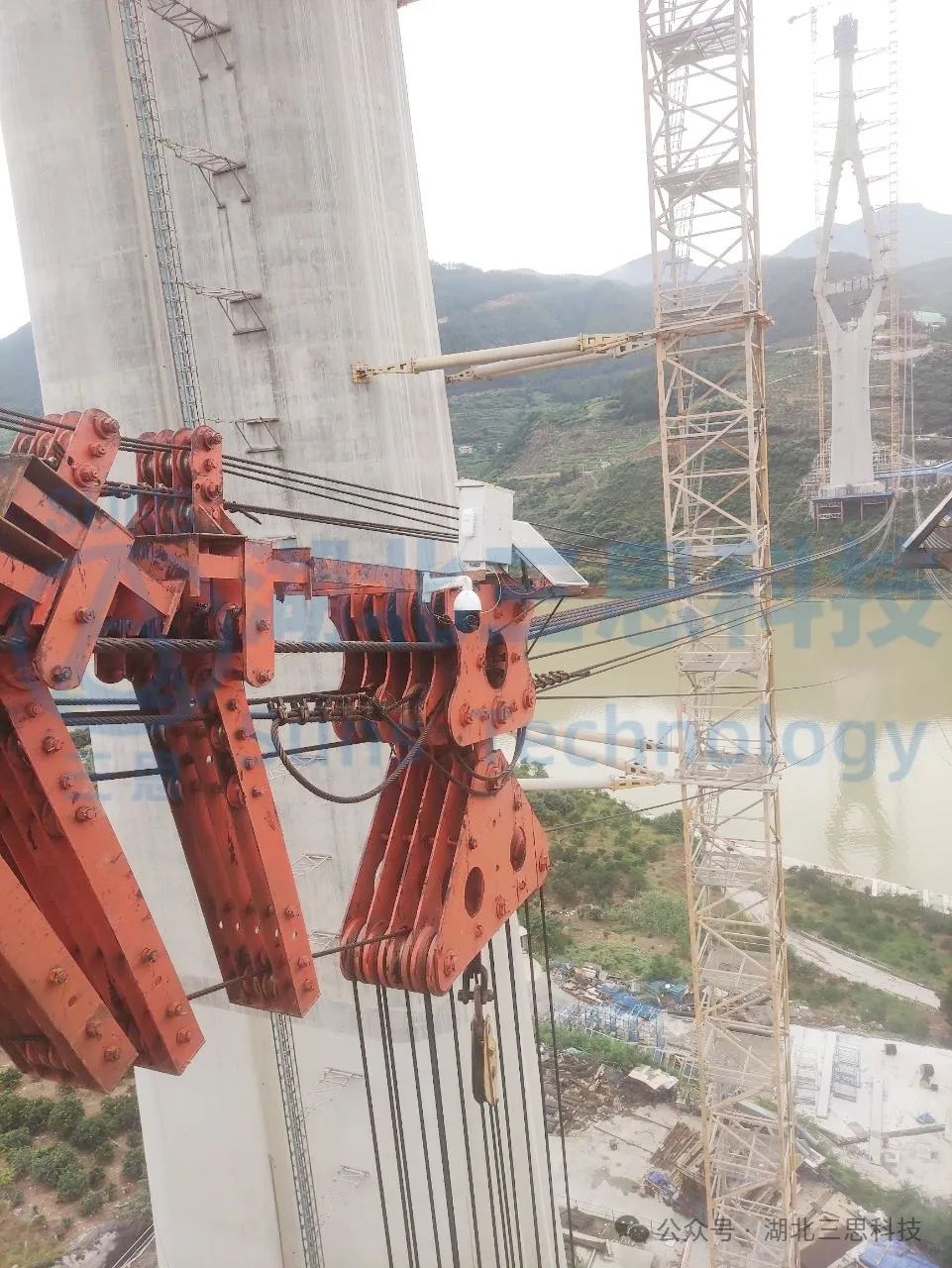

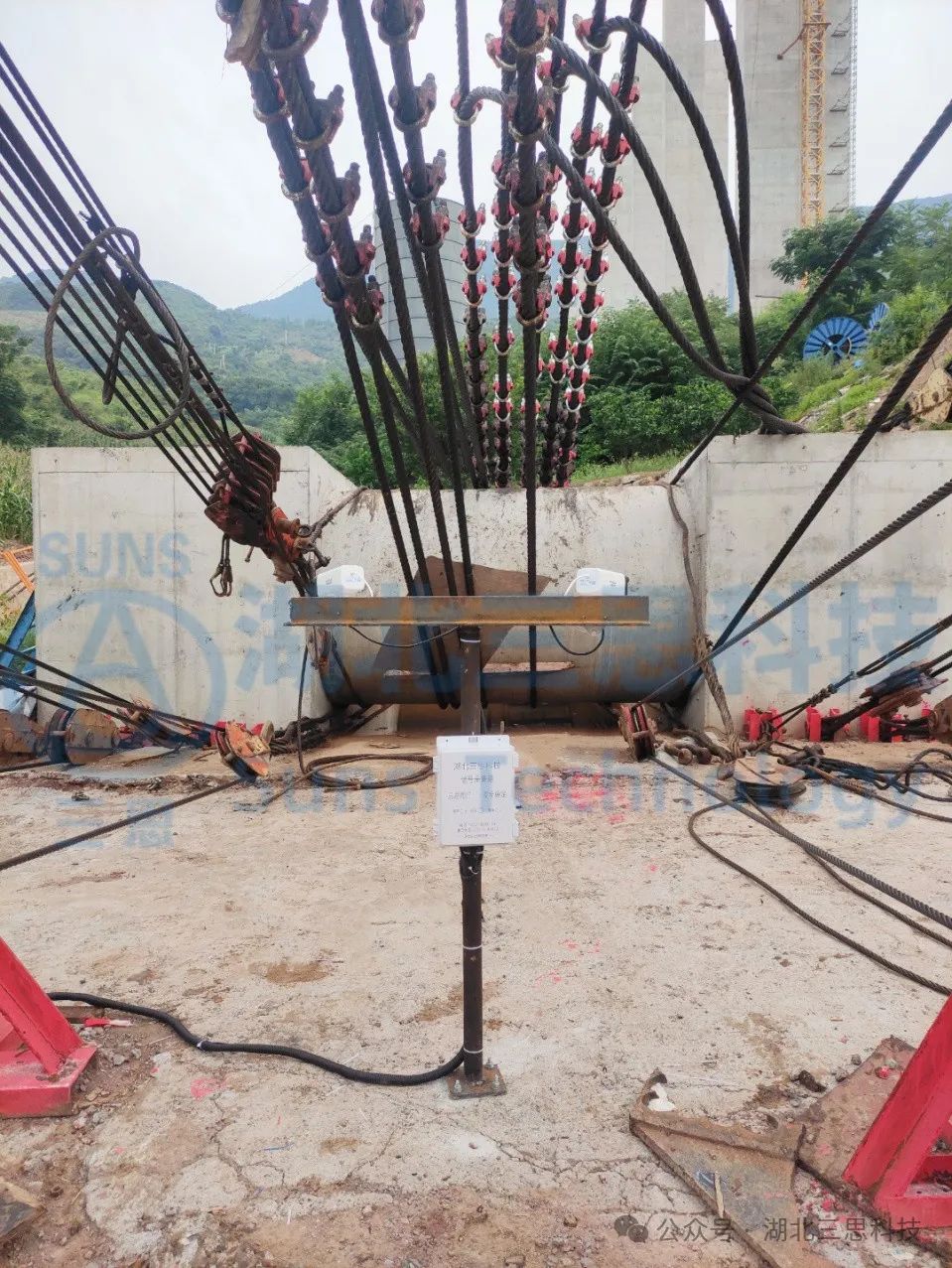

    ▲現場攝像頭安裝（局部）

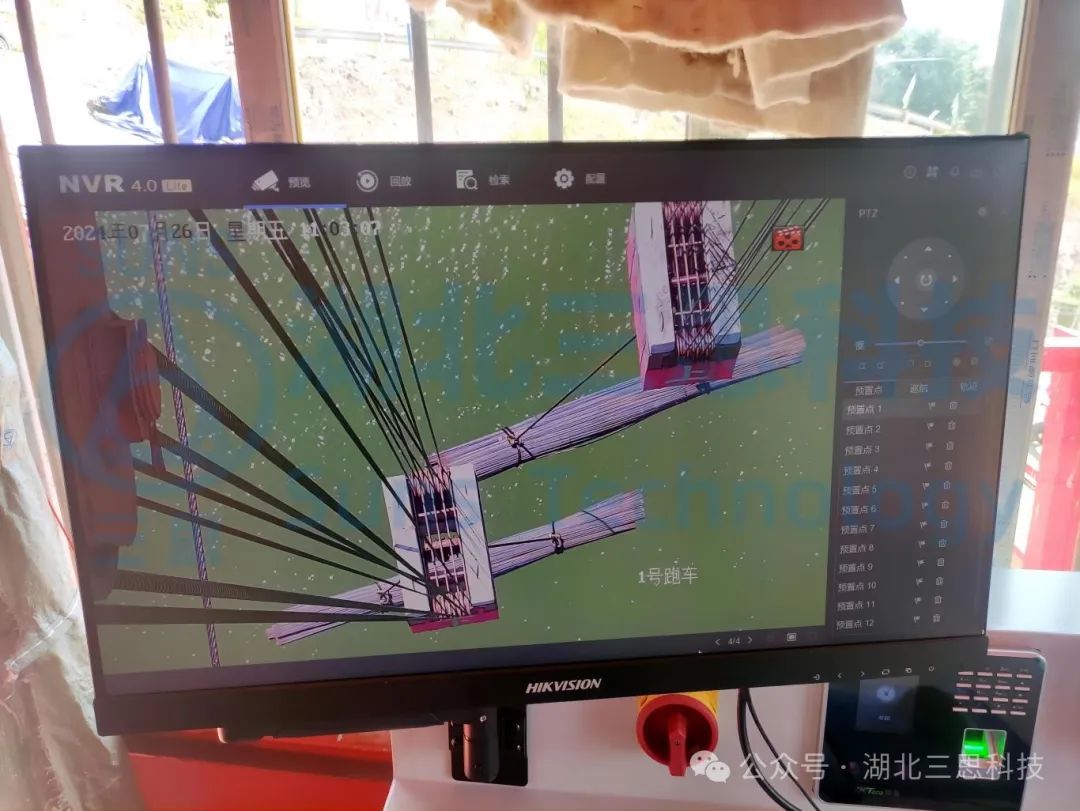

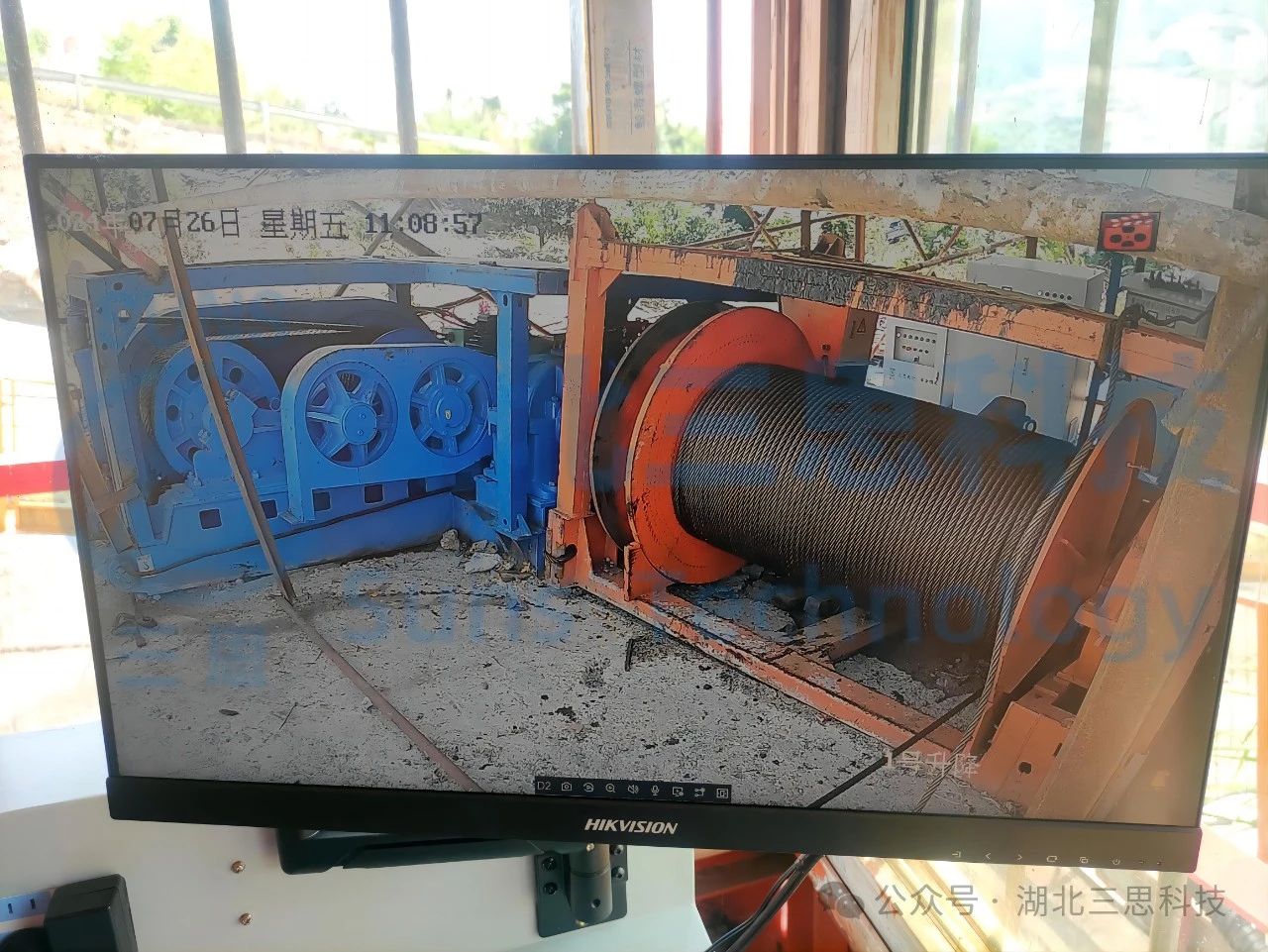

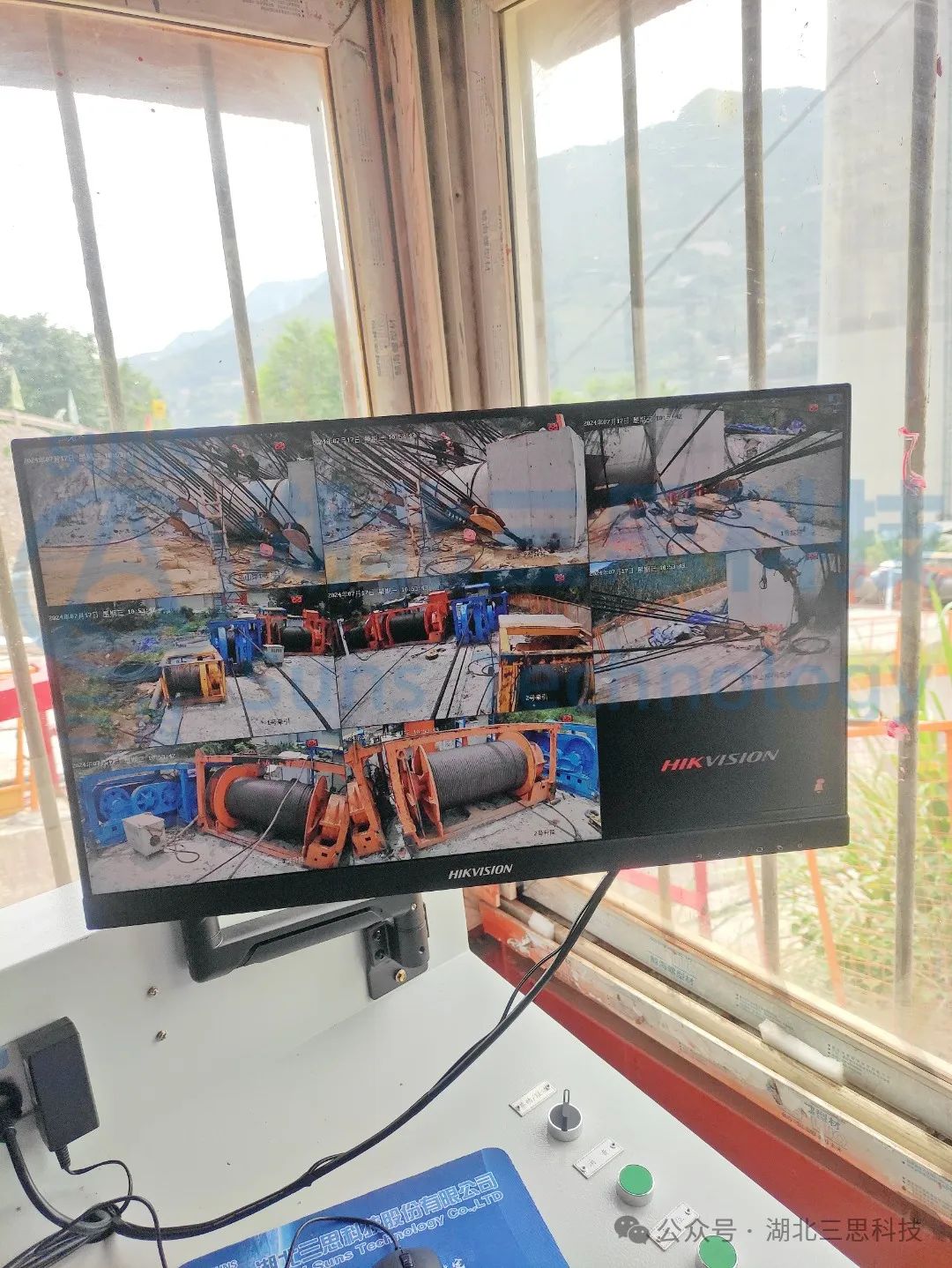

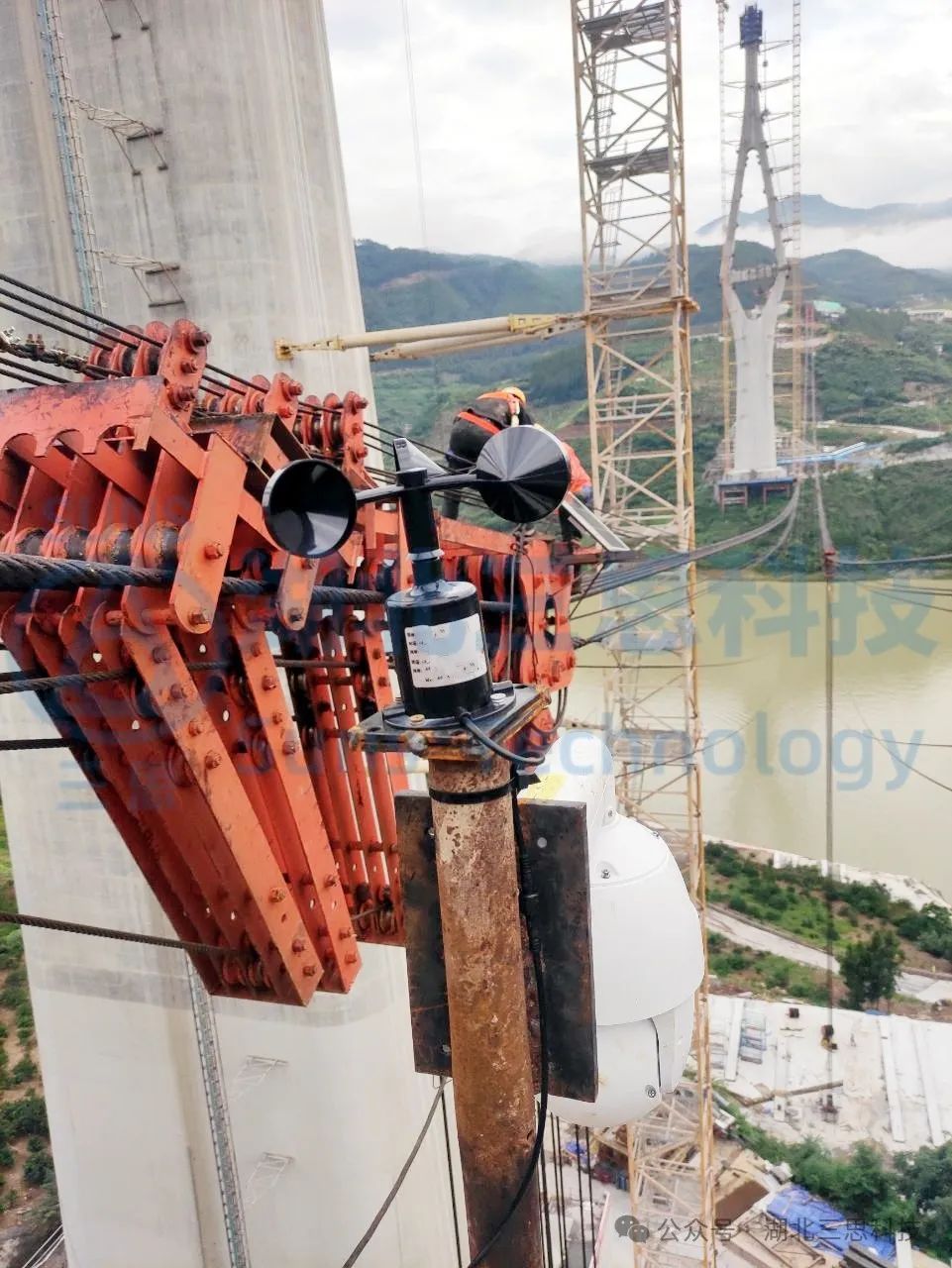

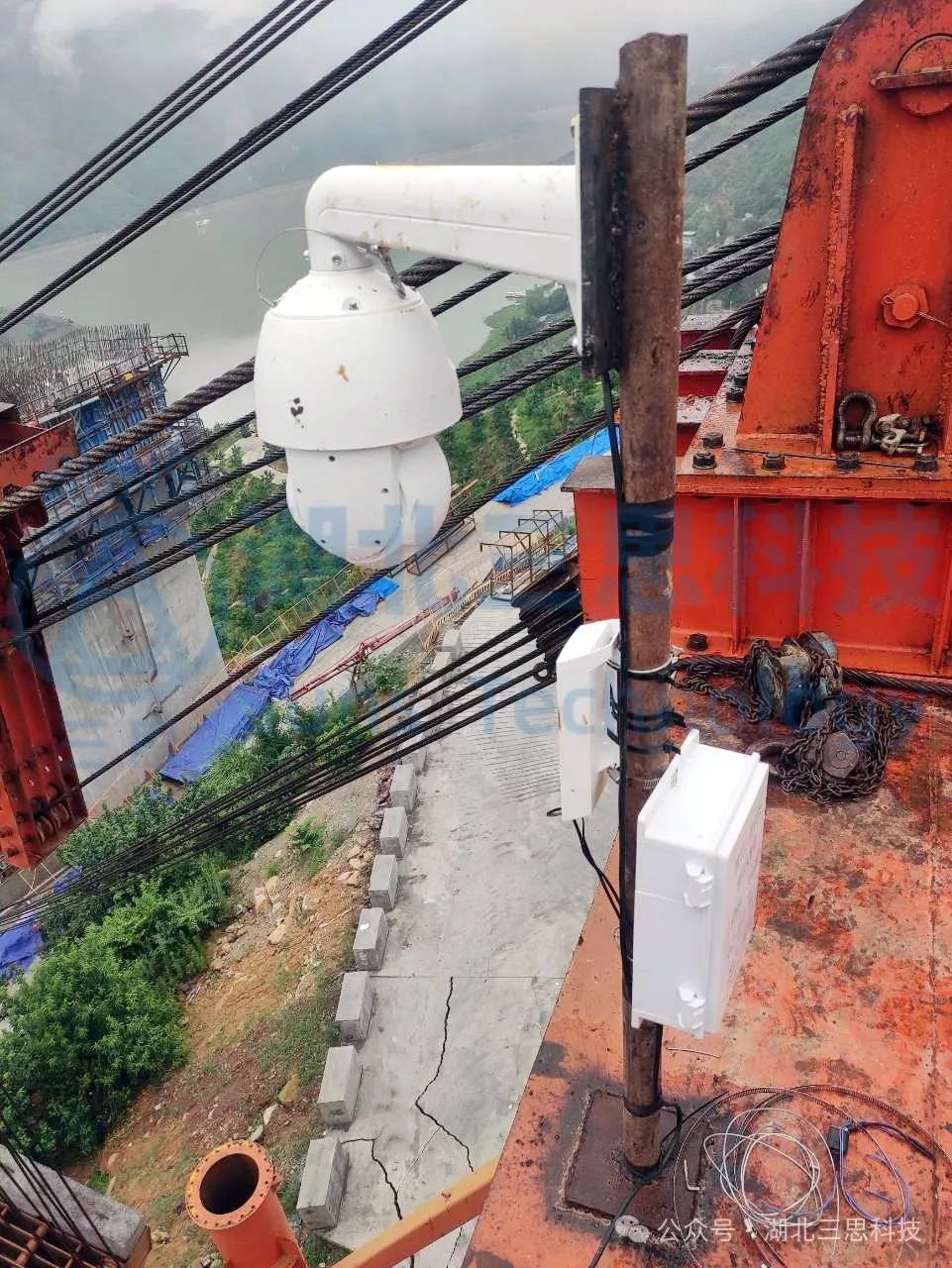

    現場多台槍機分别安裝在卷揚平台附近，監視卷揚的工作情況；兩個塔頂 各安裝多個球形攝像機用于鳥瞰纜索吊區域施工情況。




    纜索吊起重機集中監控系統是公司專爲(wéi / wèi)纜索吊起重機開發的采集監控、記錄、分析、診斷、預警、 統計于一(yī / yì ／yí)體的交互式信息管理平台。纜索吊監控系統符合 GB/T 28264-2017 起重機械集中監控系統國 标的要(yào / yāo)求，同時還融入了(le／liǎo)多種起重機監控，維護，管理等實用功能，是一(yī / yì ／yí)款将設備管理及人員行爲(wéi / wèi)管 控融爲(wéi / wèi)一(yī / yì ／yí)體的，真正使集中控制措施落地(dì / de)的監控系統。



    系統主要(yào / yāo)特點：

    1. 系統滿足起重機械集中監控系統國标的要(yào / yāo)求，能獨立記錄并實時查詢各類數據；

    2.整個系統分爲(wéi / wèi)兩層，上層爲(wéi / wèi)中控室監控單元、下層爲(wéi / wèi)現場操作單元。實現對起重機的監控、控制；下層以 PLC 爲(wéi / wèi)主控元件實現控制，信号發送至中控室，實現遠方監控；

    3.整套系統采用工業級485通訊，絕不會出現通信受幹擾導緻數據變化的情況；

    4.結構簡單：PLC➞通信網絡➞上位機，有效降低投資成本及維護成本；

    5.整套系統以PLC 爲(wéi / wèi)主控元件和(hé / huò)機械限位保護實現控制，使整套系統可靠性高；

    6.整套系統在滿足國标要(yào / yāo)求外，還可以實現起重機健康管理（電氣設備使用壽命監控、 電機電流 監控、電機溫度監控、 電機震動監控、考勤系統等等）；

    7.整套系統采用無線通訊模式，安裝簡單、拆卸快速、結構緊湊、互通互換等優點；

    8.數據和(hé / huò)視頻信息可以通過 4G 路由器或因特網給後台，可以遠程實時查看并在後台進行分析判斷 操作的正确性；

    9.系統内置報警模塊，有重大違章作業時，可及時報警通知相關監督崗位。
