上烏角特大橋纜索吊智能集中控制系統亮相試吊并取得圓滿成功

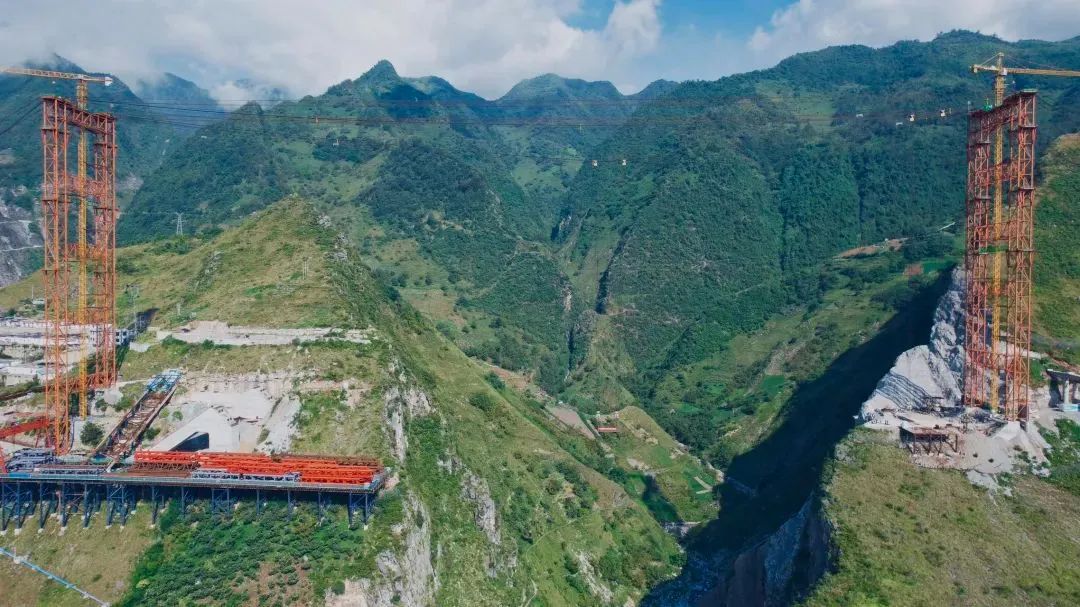

上烏角特大橋位于四川省涼山彜族自治州雷波縣境内，爲(wéi / wèi)鋼管混凝土中承式拱橋。上烏角特大橋主橋爲(wéi / wèi)332.5m的中承式鋼管混凝土拱橋，拱圈首創采用左右不對稱高低拱設計，左側拱肋淨跨徑310m，右側拱肋淨跨徑306m，分别由4根φ800mm的鋼管混凝土弦管組成，内灌C60混凝土。大橋纜索吊裝系統跨徑組合布置爲(wéi / wèi)203m+395.5m+297m，最高塔高155m，設計吊重爲(wéi / wèi)90t。

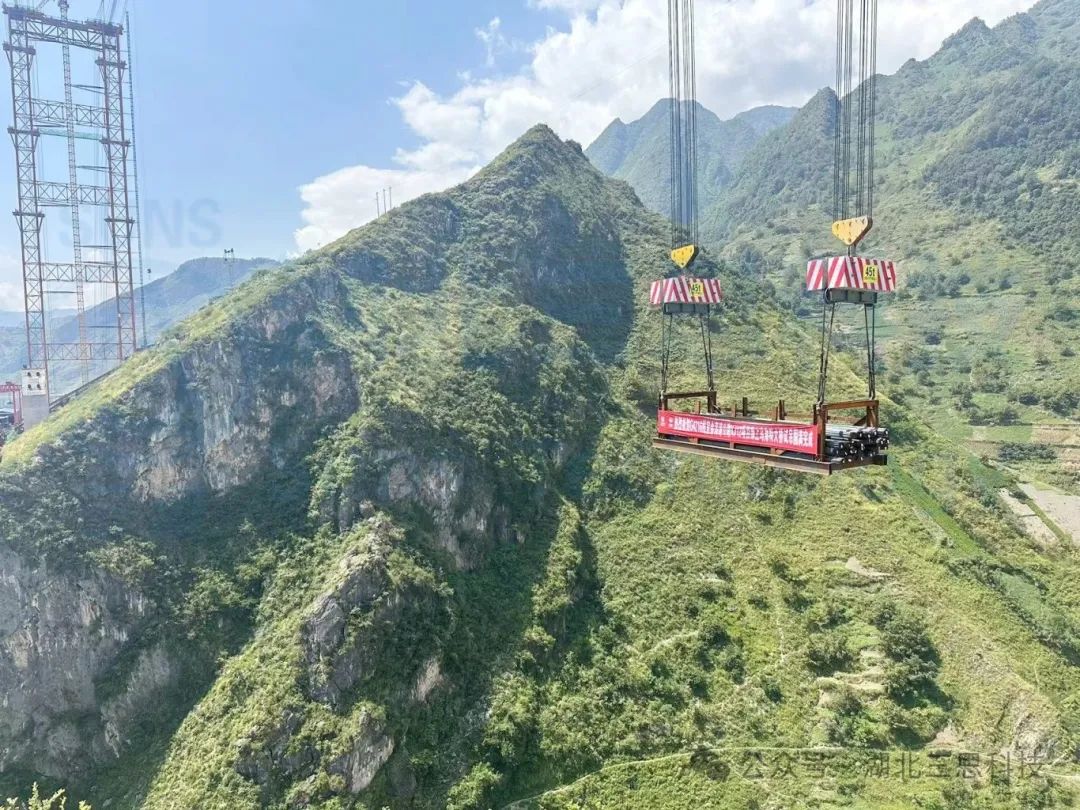

2024年9月15日，上烏角特大橋纜索吊智能集中控制監控系統正式在試吊中亮相。此次試吊采用逐級加載全工況運行的方法。加載程序按四級進行，即設計荷載50%、80%、110%、125%，前三級荷載需完成全高度的垂直運輸和(hé / huò)全跨度的水平運輸，最後一(yī / yì ／yí)級的荷載隻需完成起吊及離地(dì / de)面5m内的垂直運輸。



爲(wéi / wèi)确保此次試吊的順利進行，客戶多次組織行業專家對纜索吊裝系統進行檢查驗算。同時，我司工程師與現場相關人員在試吊過程中對吊裝系統運行情況進行實時觀測。



最終，上烏角特大橋纜索系統試吊取得圓滿完成，爲(wéi / wèi)後續施工提供了(le／liǎo)可靠保障。


纜索吊智能集中控制監控系統

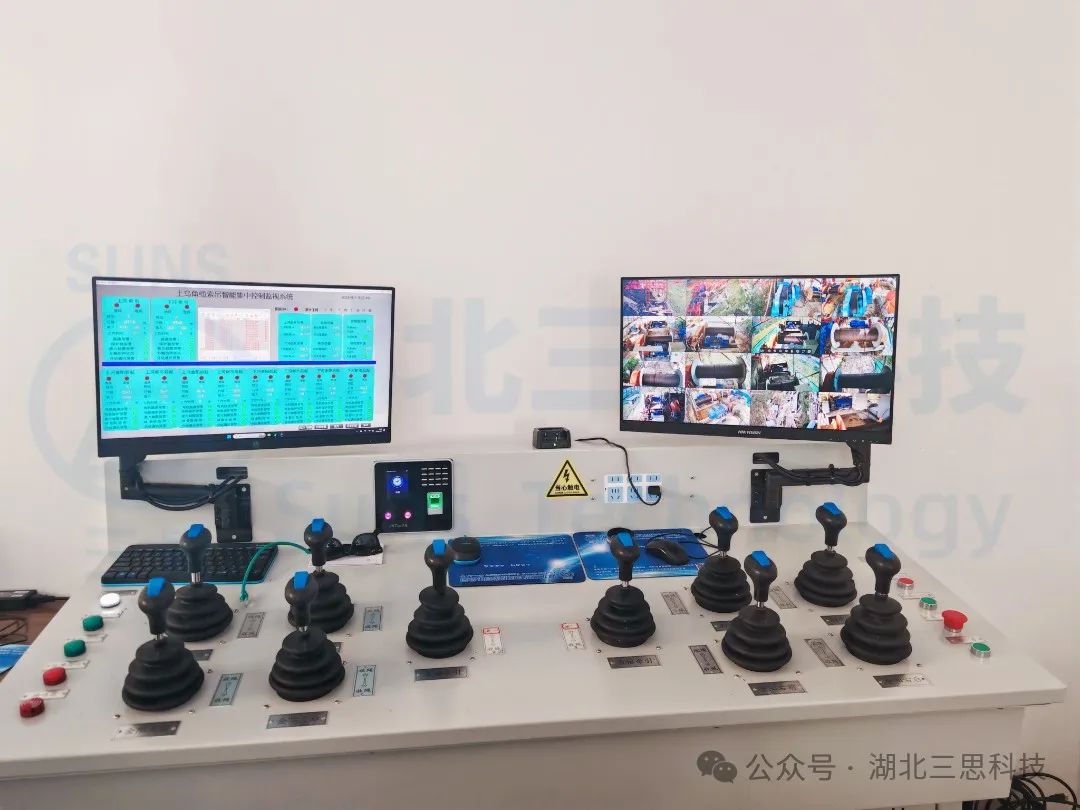

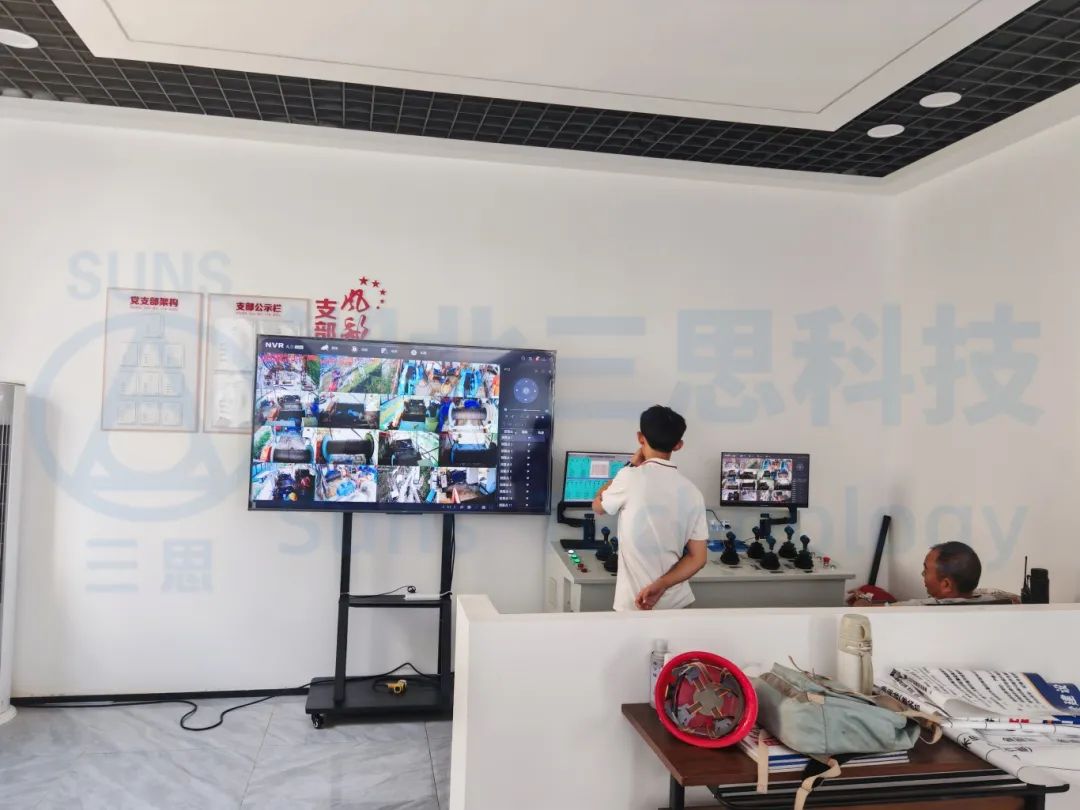

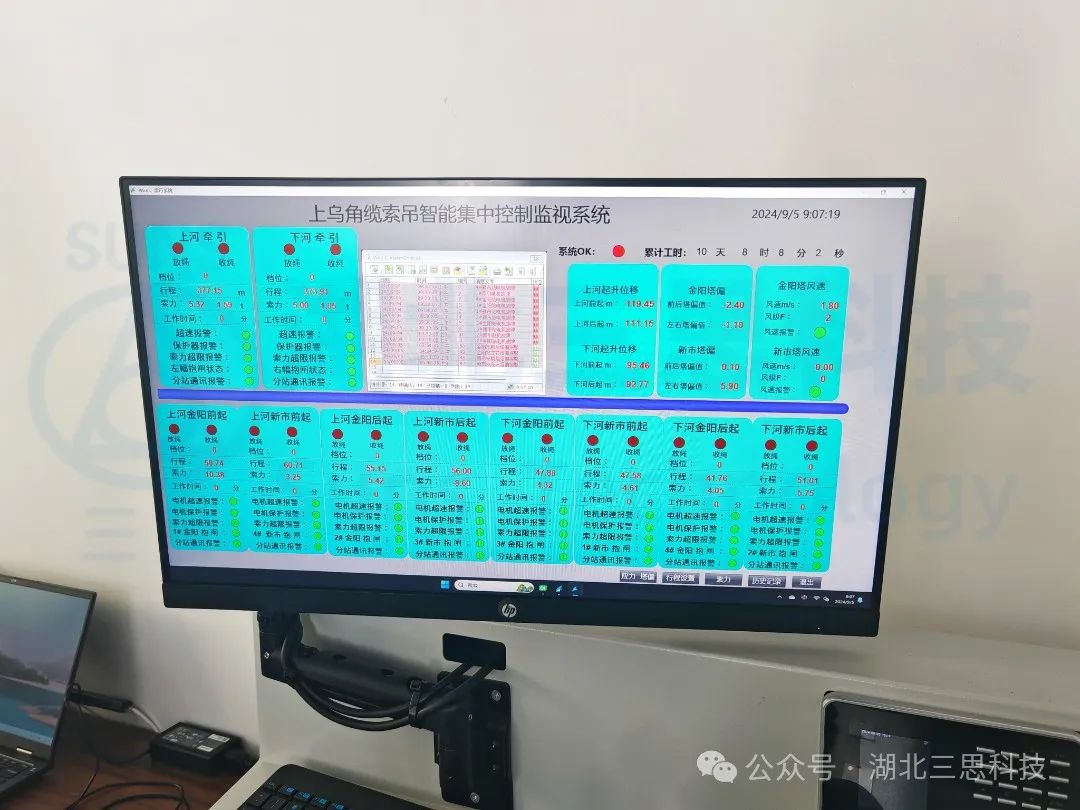

▲操作室内主控櫃、顯示屏安裝完工展示

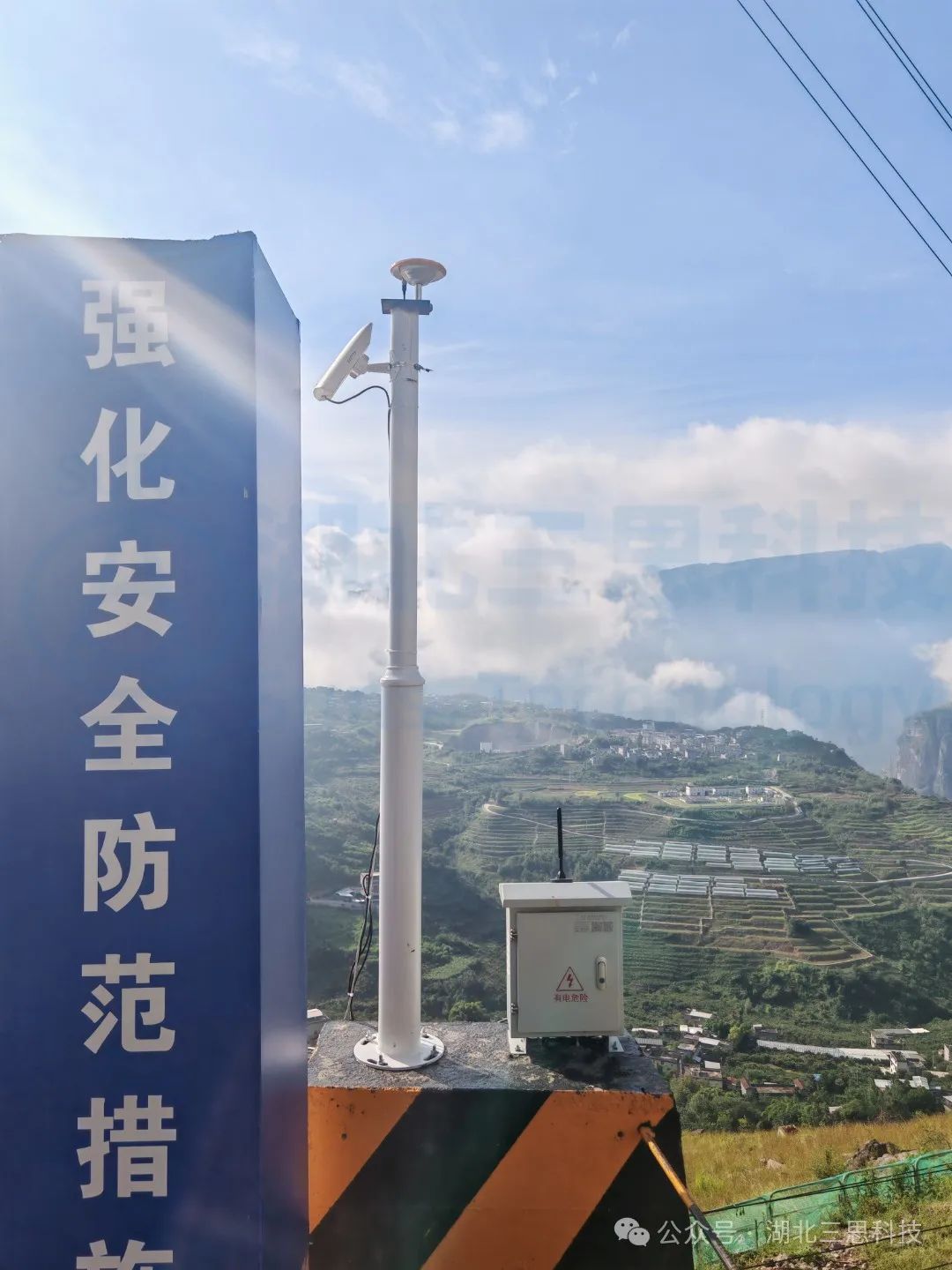

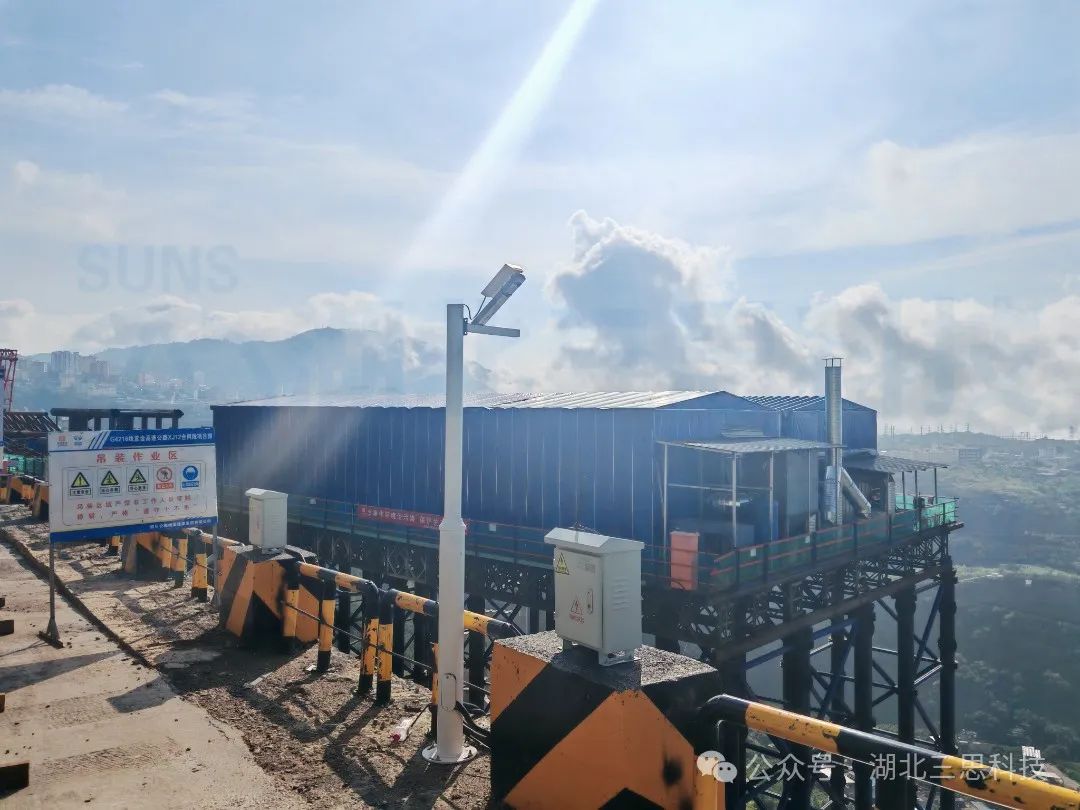

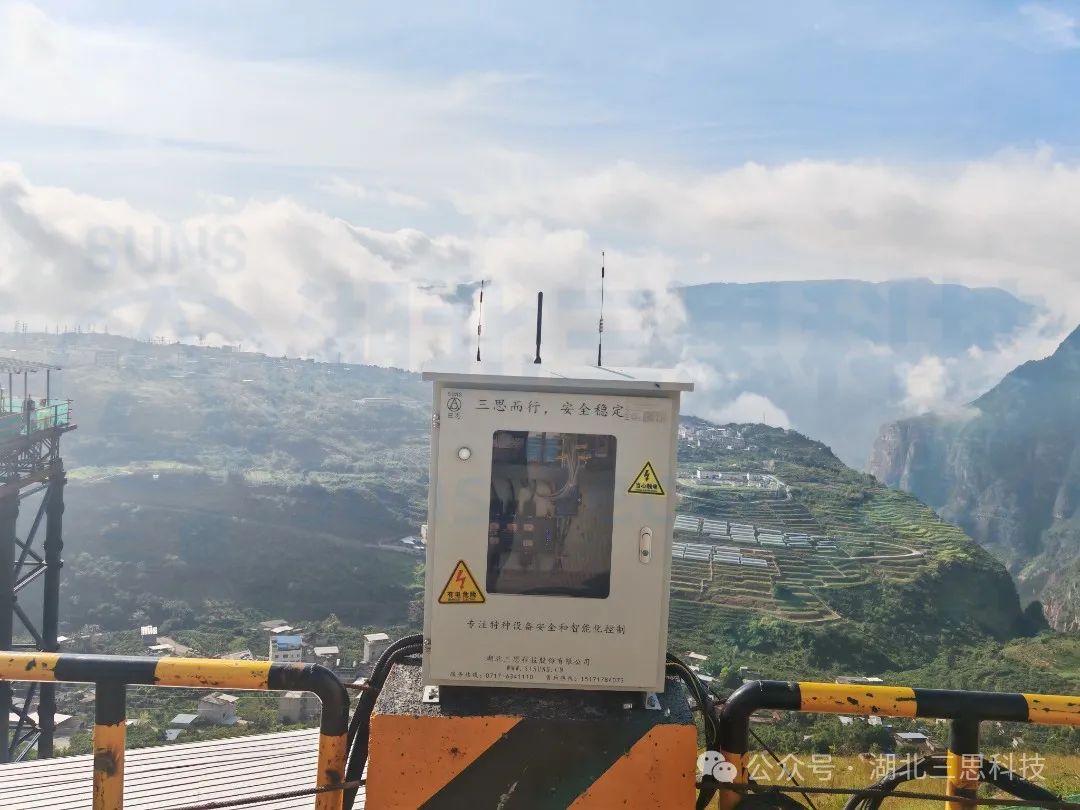

▲戶外電氣櫃、GNSS北鬥定位基站、網橋無線傳輸系統安裝完工展示。

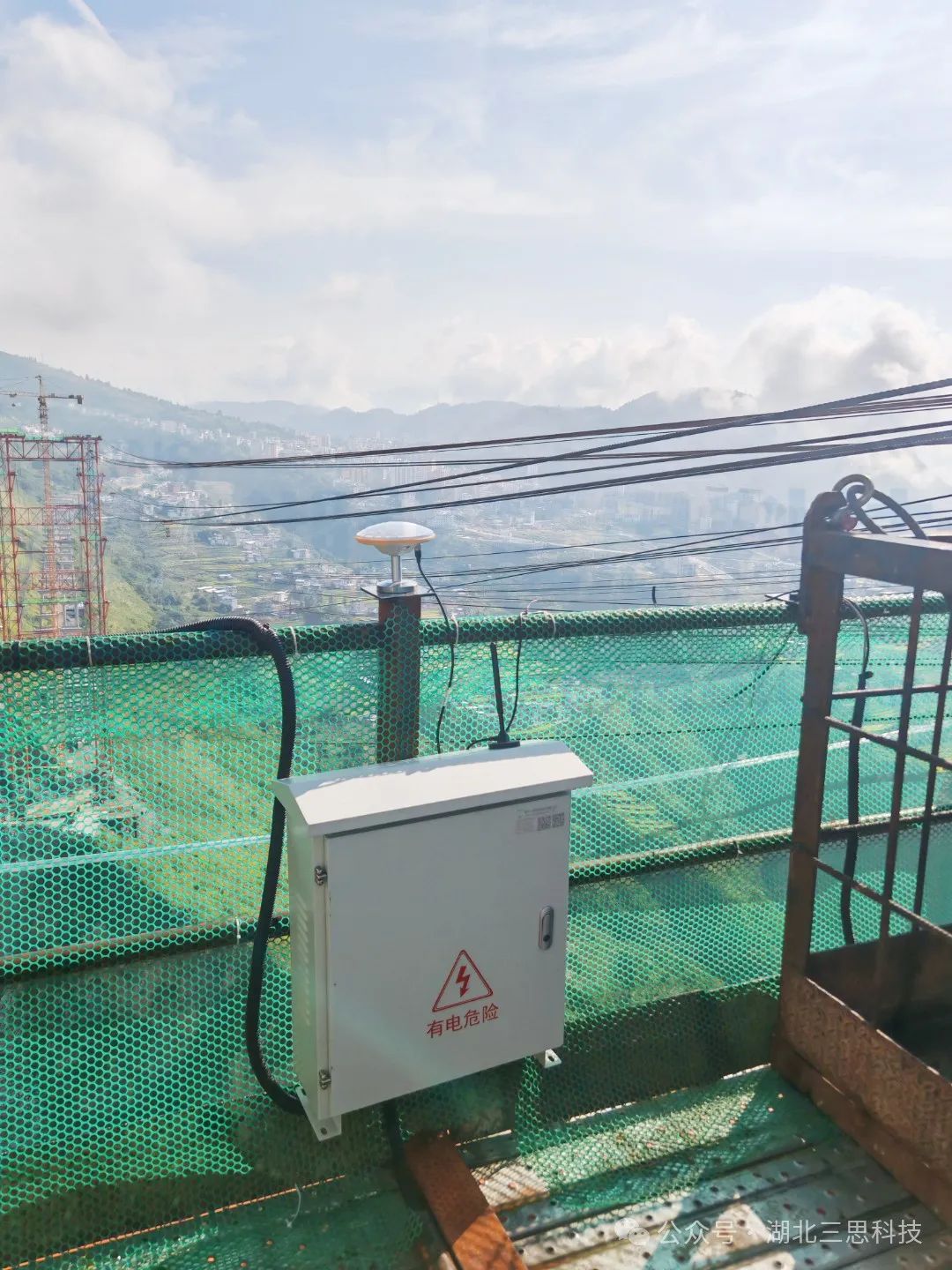

在吊具上安裝GNSS定位基站，用于監測小車、跑車的運行行程數據。其次，在兩岸錨樁位置加裝GNSS定位基站，監測錨碇位移的數據；在塔頂安裝GNSS北鬥定位基站，監測塔身位移數據。以上數據通過PLC系統計算進行計算并實時顯示在操作室中的顯示屏中。

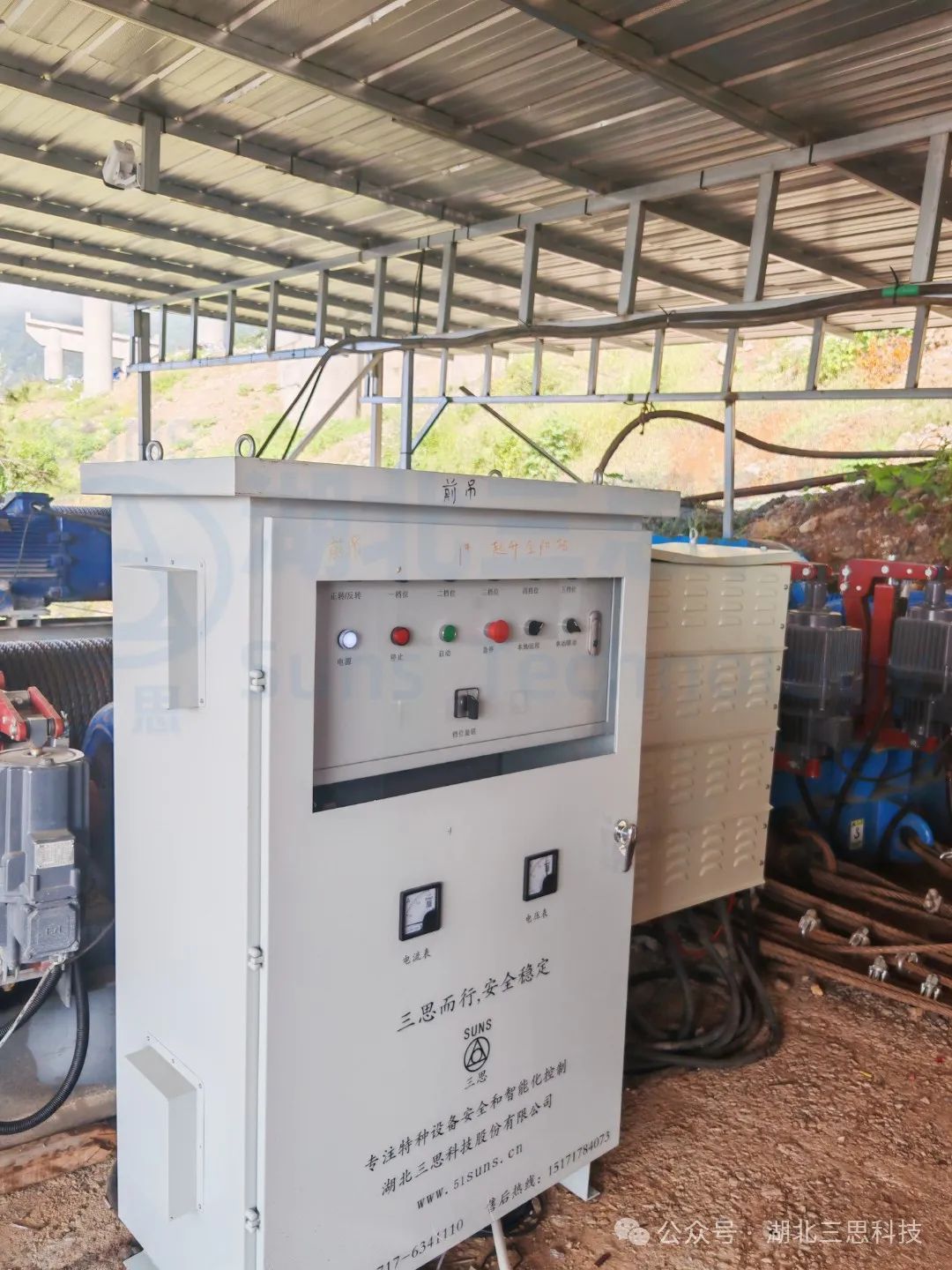

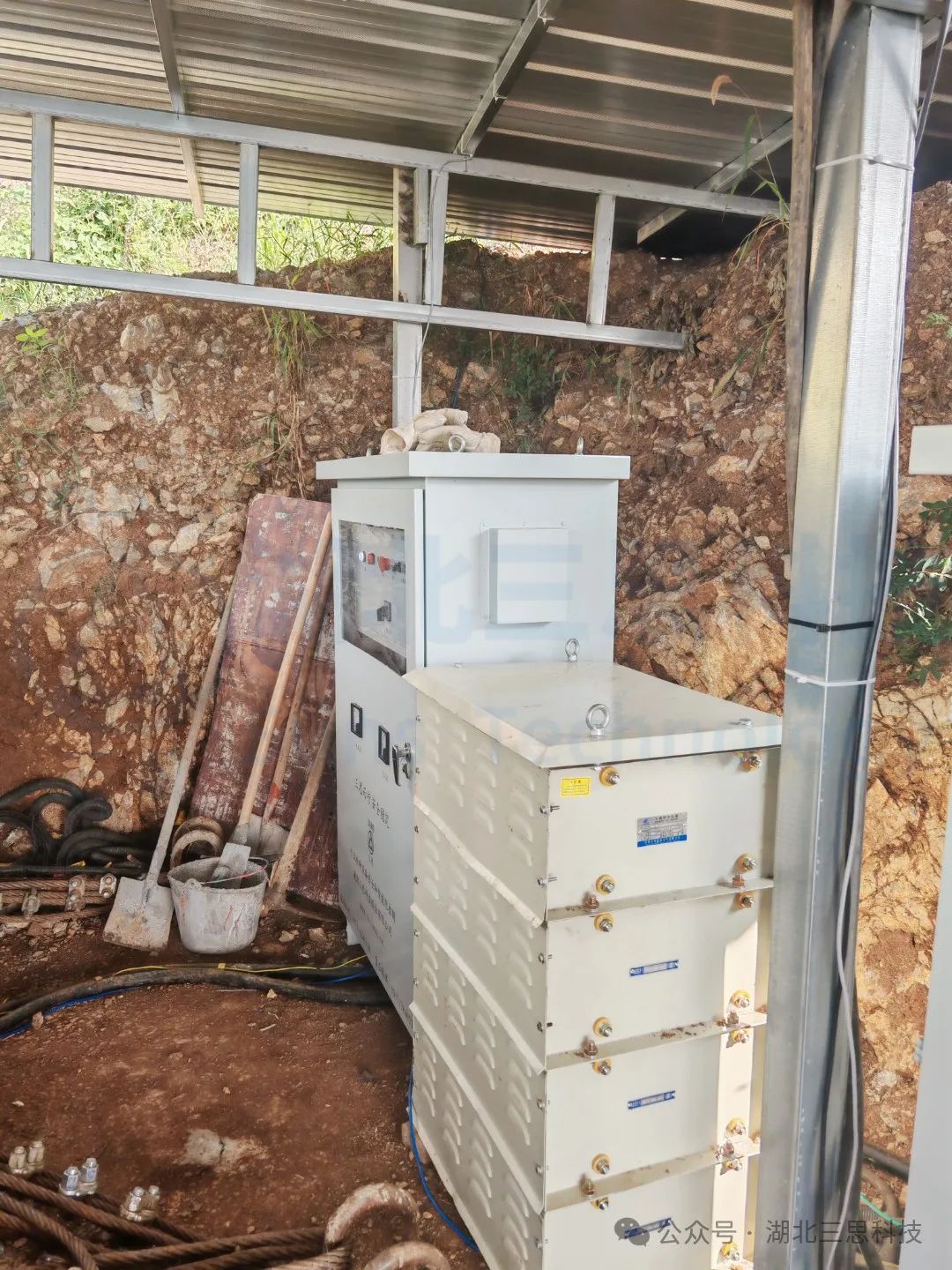

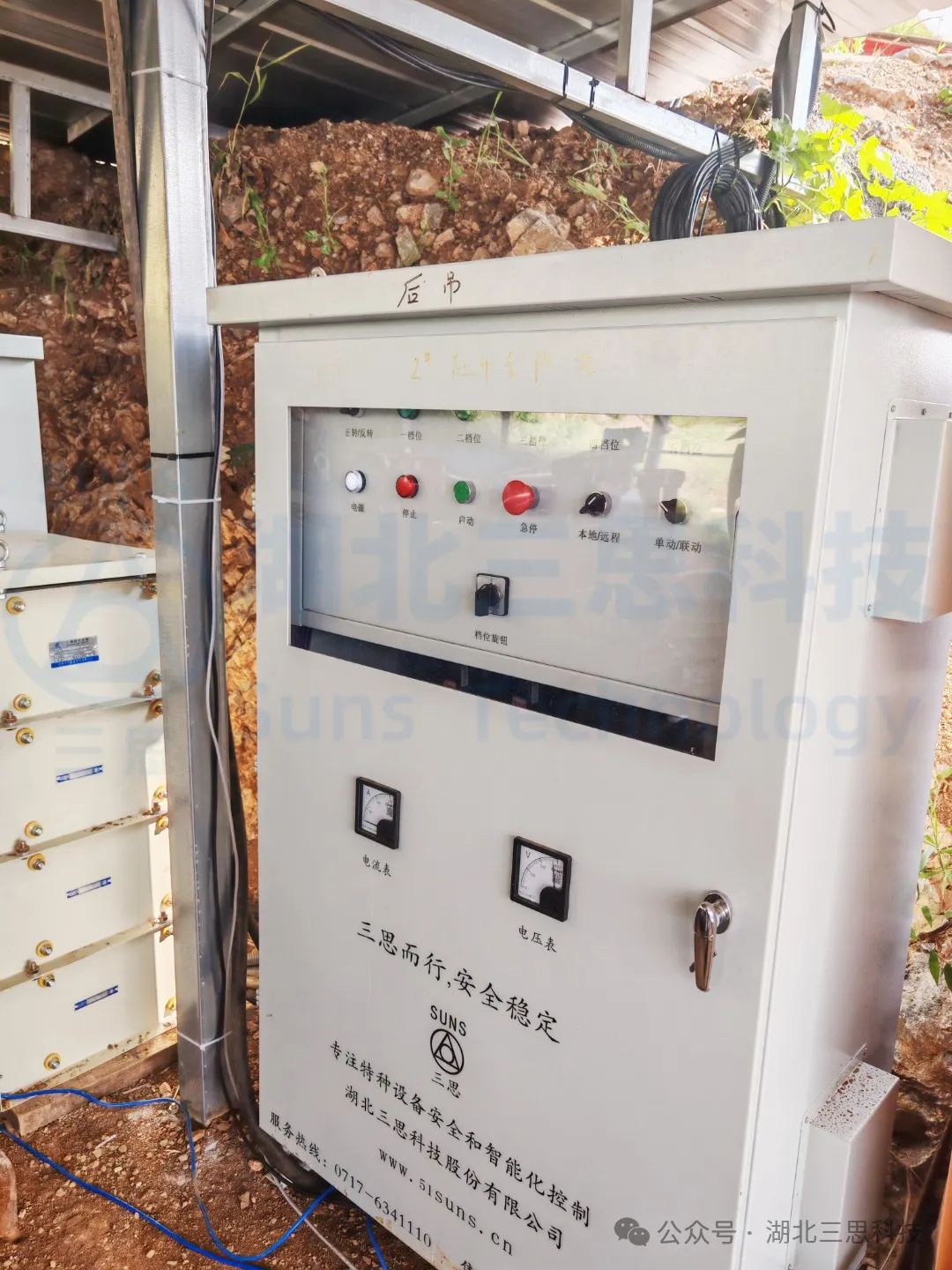

▲電氣櫃安裝完工展示。電氣櫃中安裝有PLC，電氣櫃上安裝啓動停止按鈕，并且安裝電壓表以及電流表方便集中控制。

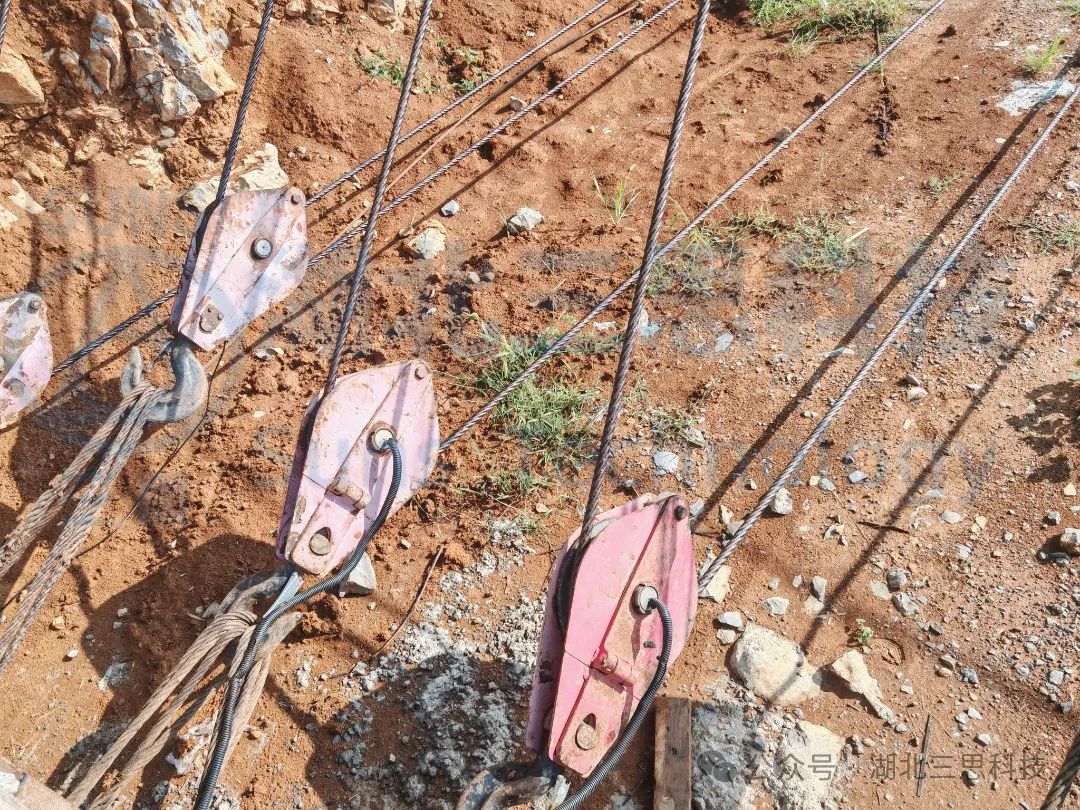

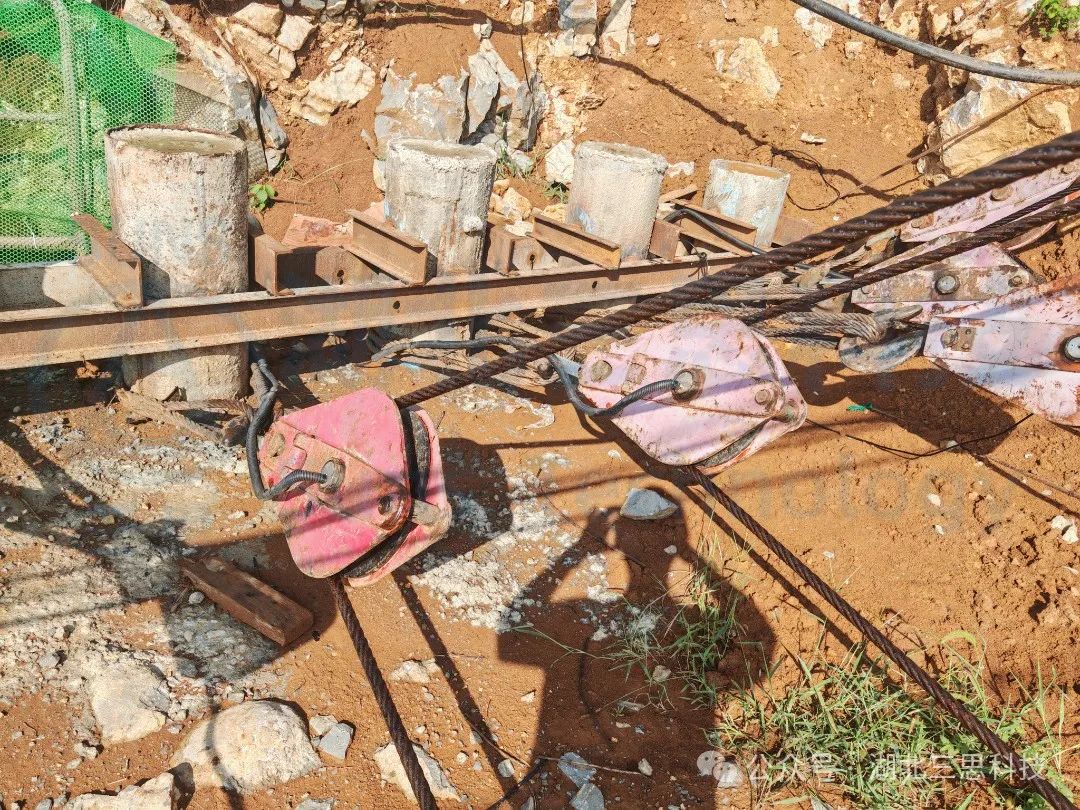

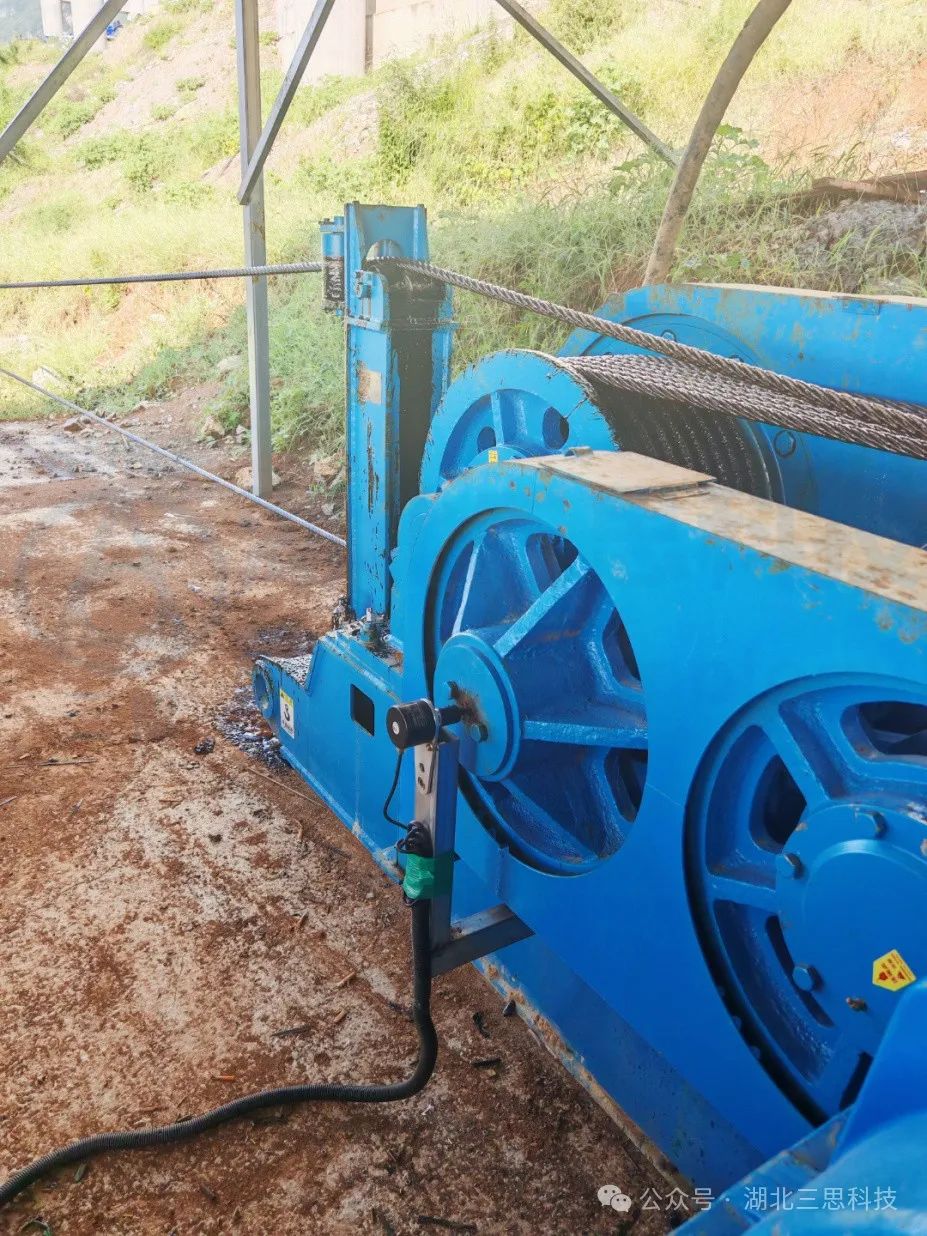

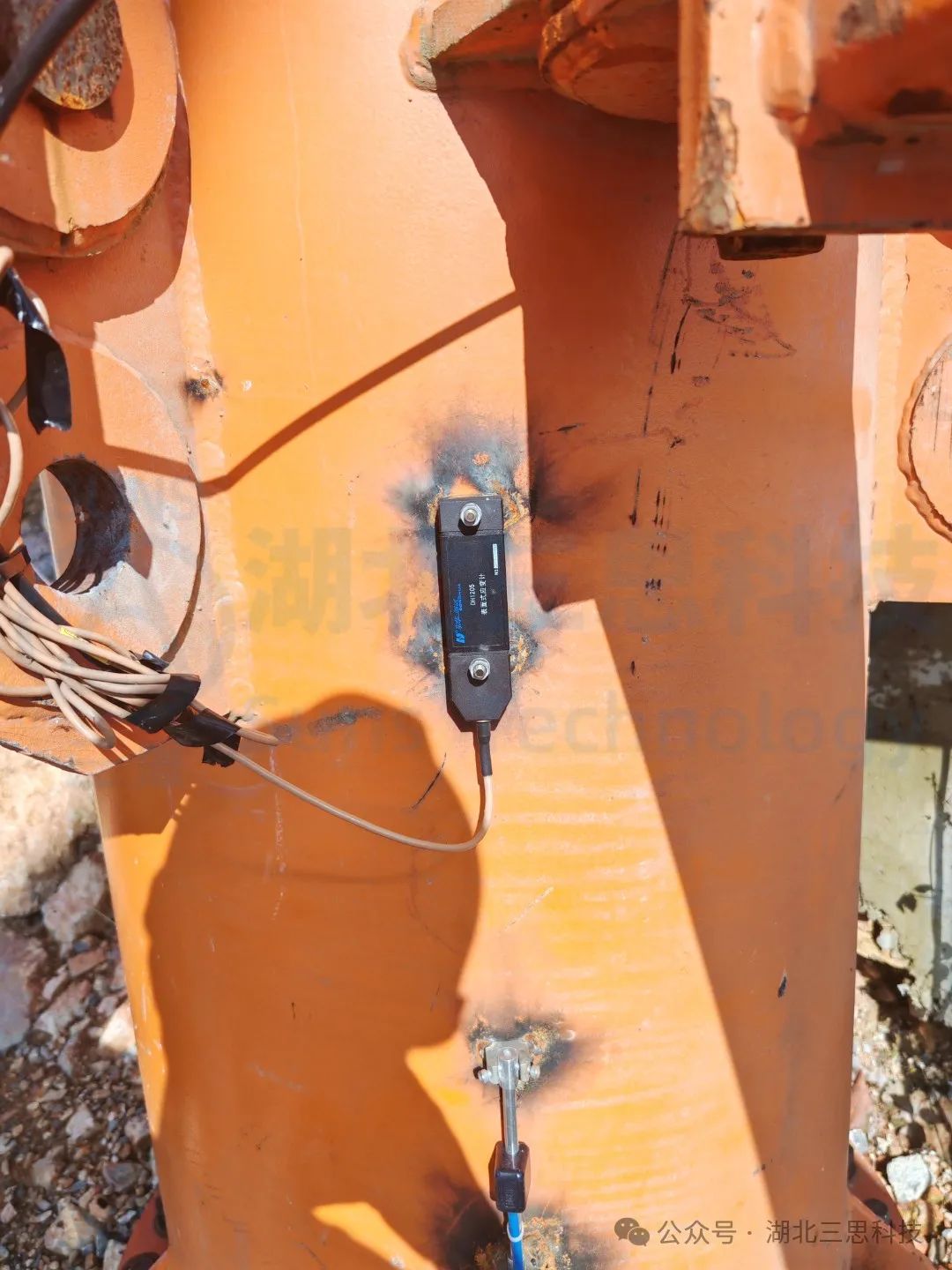

▲各類型信号采集傳感器（局部）安裝完工展示

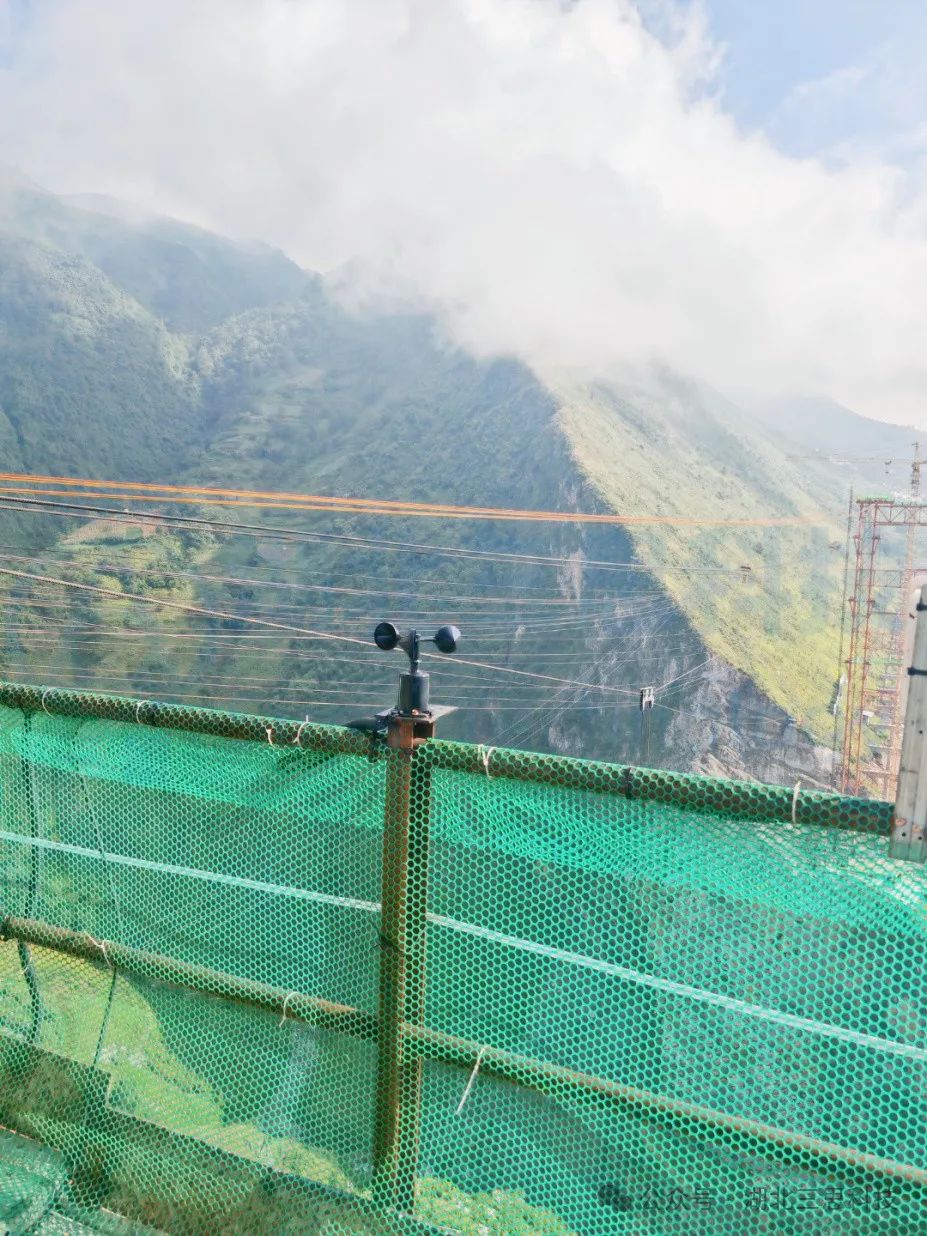

▲風速傳感儀現場安裝完工展示

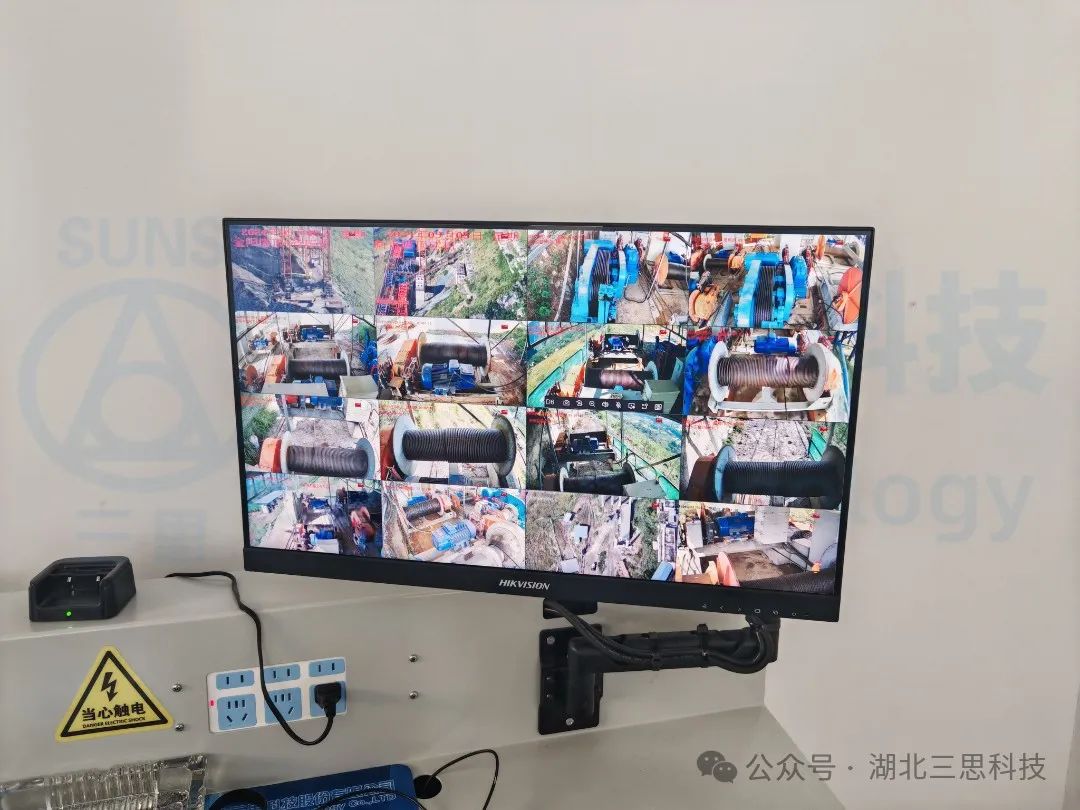

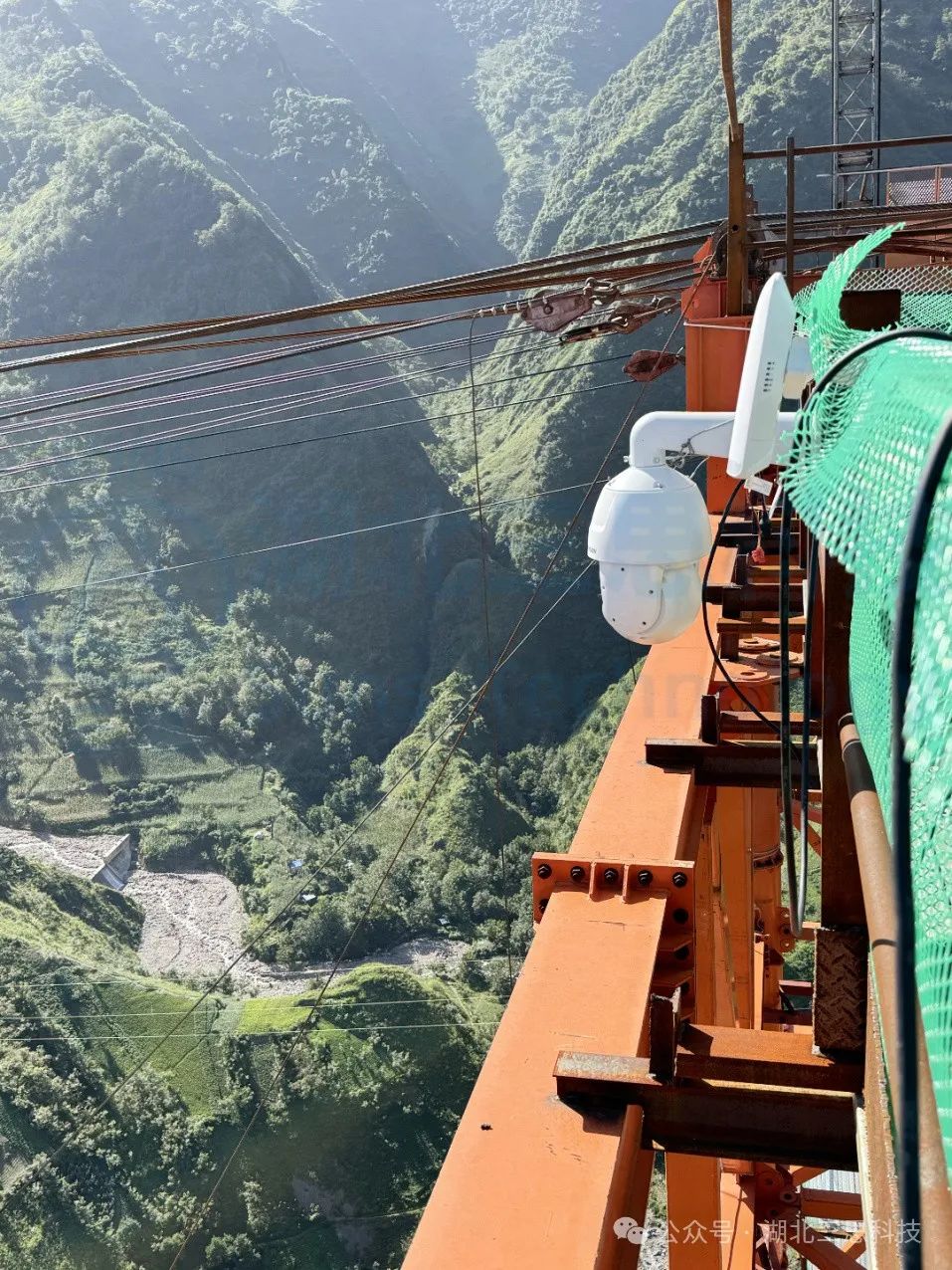

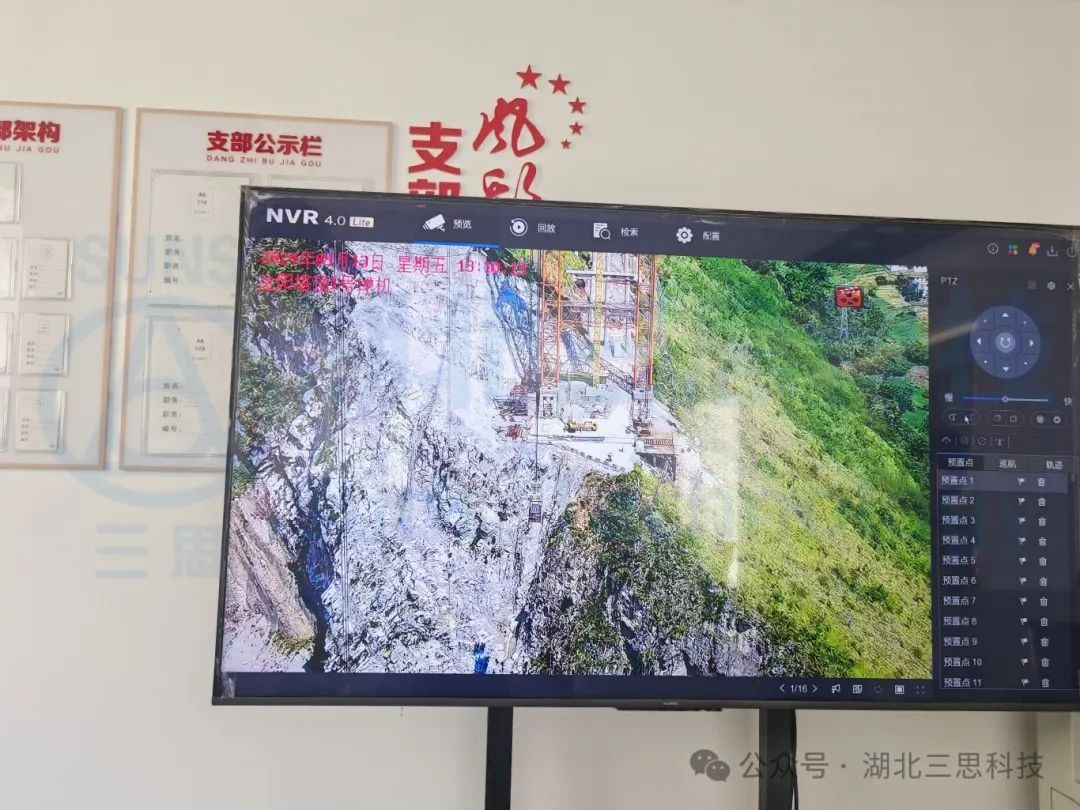

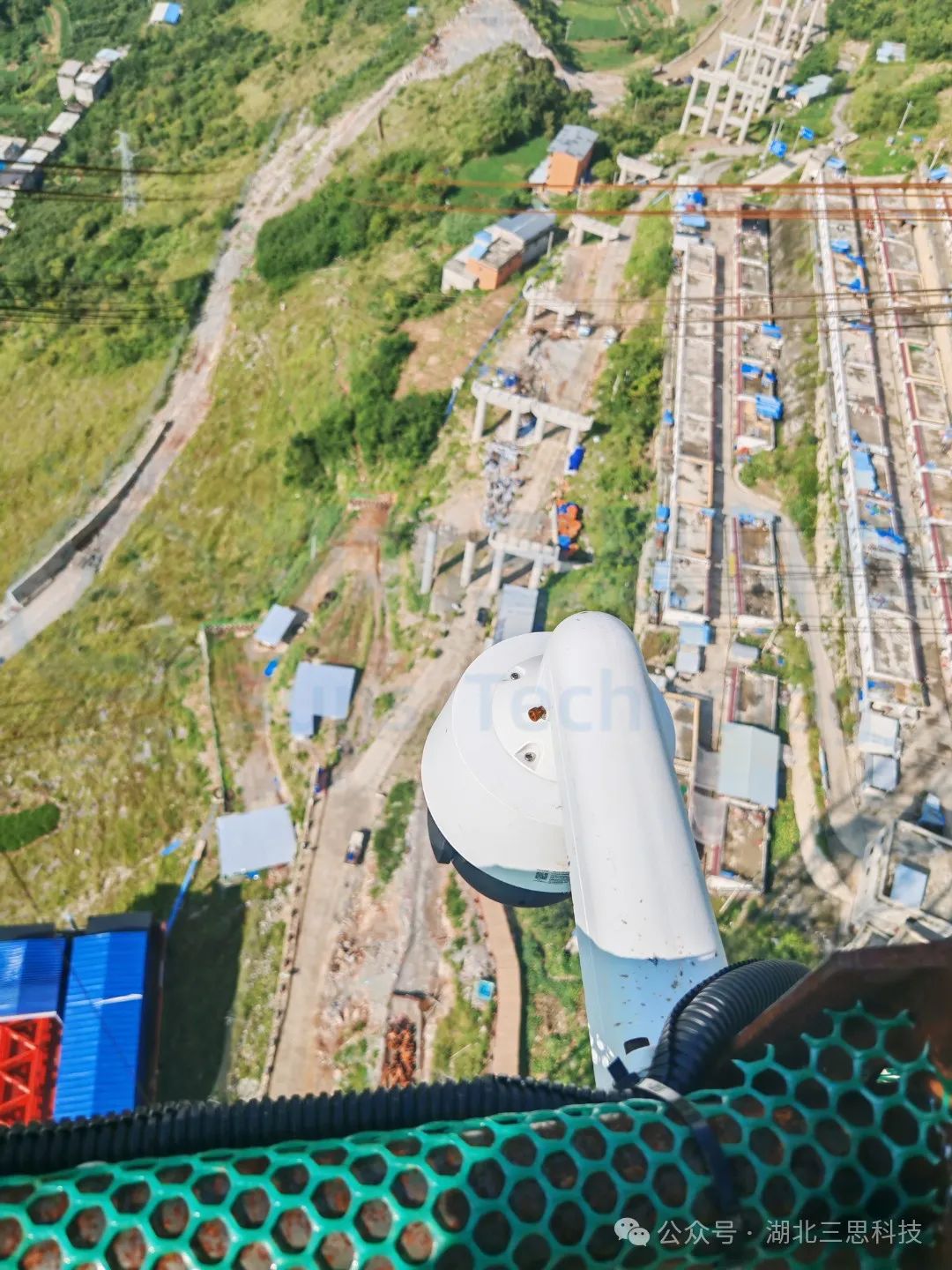

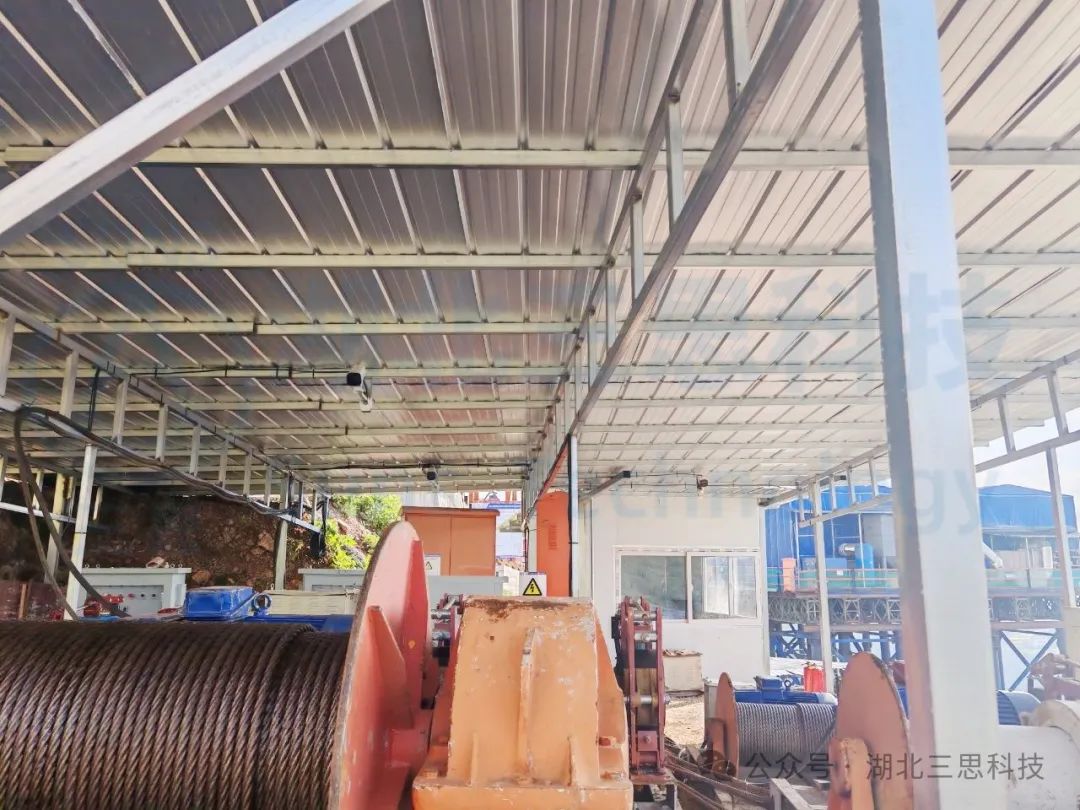

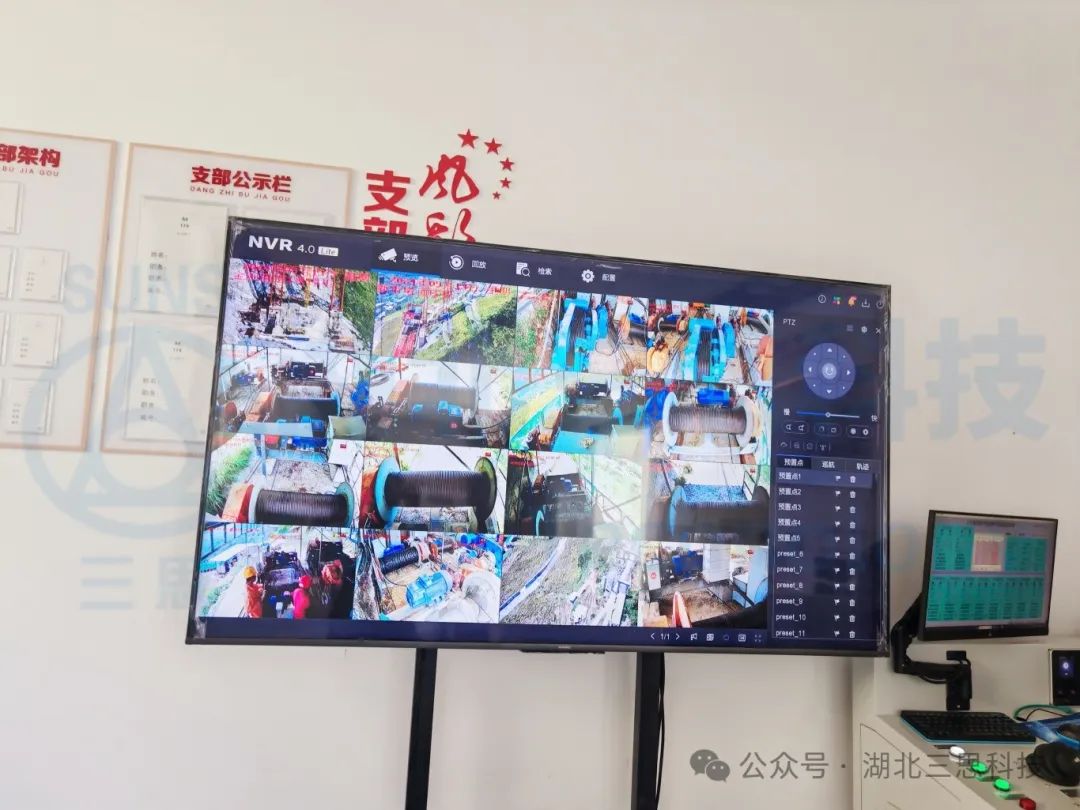

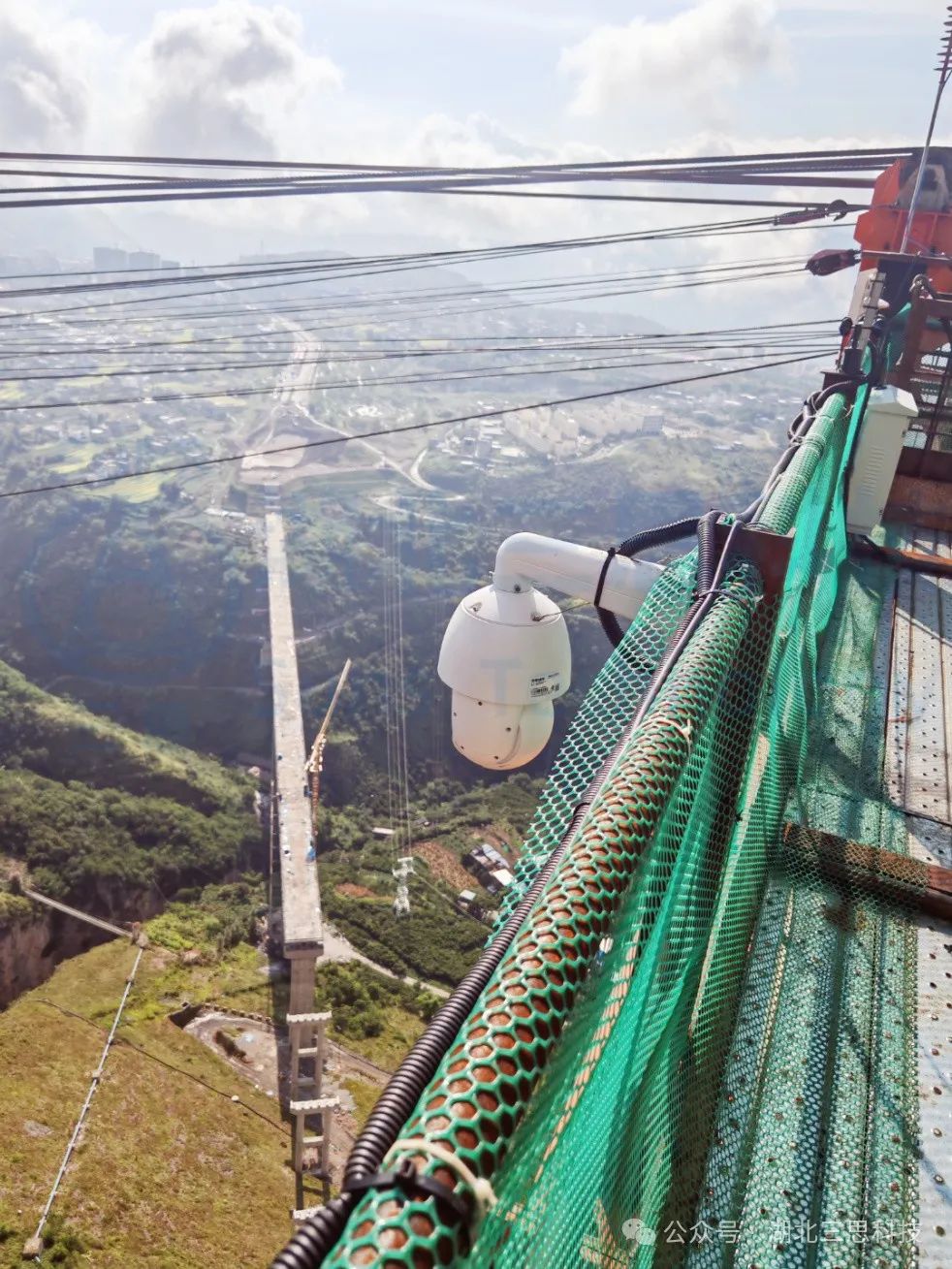

▲用于視頻監視的高清攝像頭（局部）安裝完工展示


纜索吊集中控制管理系統信息管理軟件功能介紹

①健康管理：針對本纜索吊各項運行數據進行數據統計、數據挖掘、信息分析處理的軟件功能模塊。

②曆史回放：本功能主要(yào / yāo)針對軟件運行界面進行類似視頻軟件的曆史回放，功能。

③故障診斷：内置故障診斷專家系統，包括不同設備的故障現象、故障原因、解決方案等信息

④使用方根據自己的設備選型與施工采集經驗确定主副鈎軸頭限位與距離檢測裝置情況來确定上升、下降限位如何實現。

⑤系統能夠跟蹤判斷上升下降時溜鈎、上升下降時失速，這是纜索吊運行中需要(yào / yāo)監控的重要(yào / yāo)問題。

⑥能夠記錄操作檔位對應的設備方向、移動距離、速度。

⑦信号采集方式：行程限位器的信号輸出接口爲(wéi / wèi)RS485，由PLC進行采集；

⑧信号處理：由上位機纜索吊集中控制管理系統軟件記錄、存儲、顯示、記錄報警和(hé / huò)故障發生時的時間，具備溜鈎、失速綜合判斷分析功能。

⑨遠程遠程監測：系統可将實時監控數據上傳至雲端，并在手機APP及PC服務器上實時查看纜索吊各項數據。

用戶還可根據具體使用場景定制纜索吊集中控制管理系統的需求。

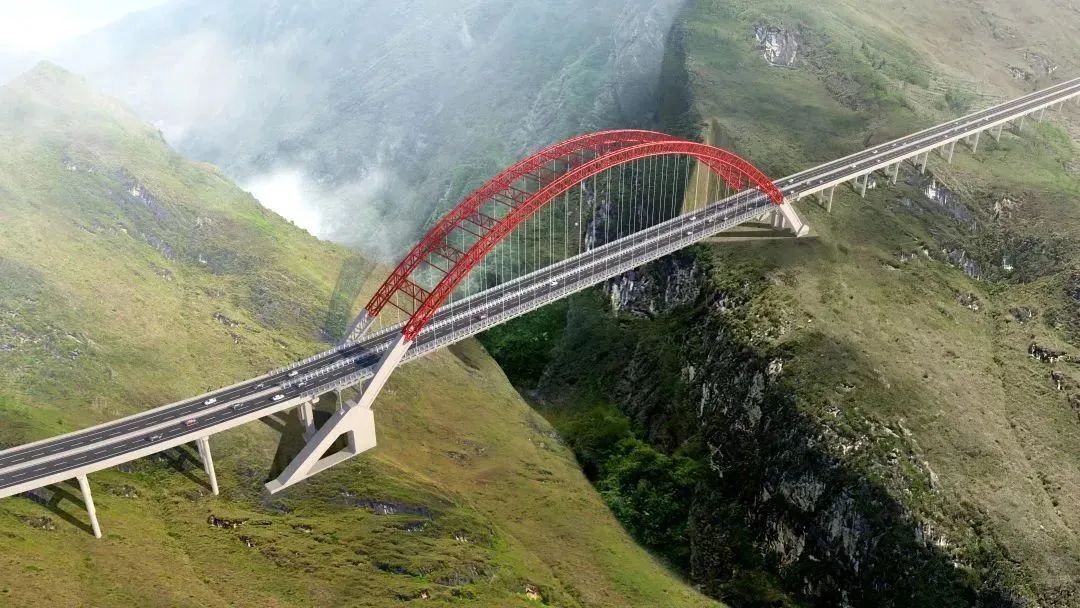

▲上烏角特大橋效果圖
