橋式起重機安全監控管理系統

本橋機安全監控管理系統由視頻監控系統和(hé / huò)安全監控系統組成。

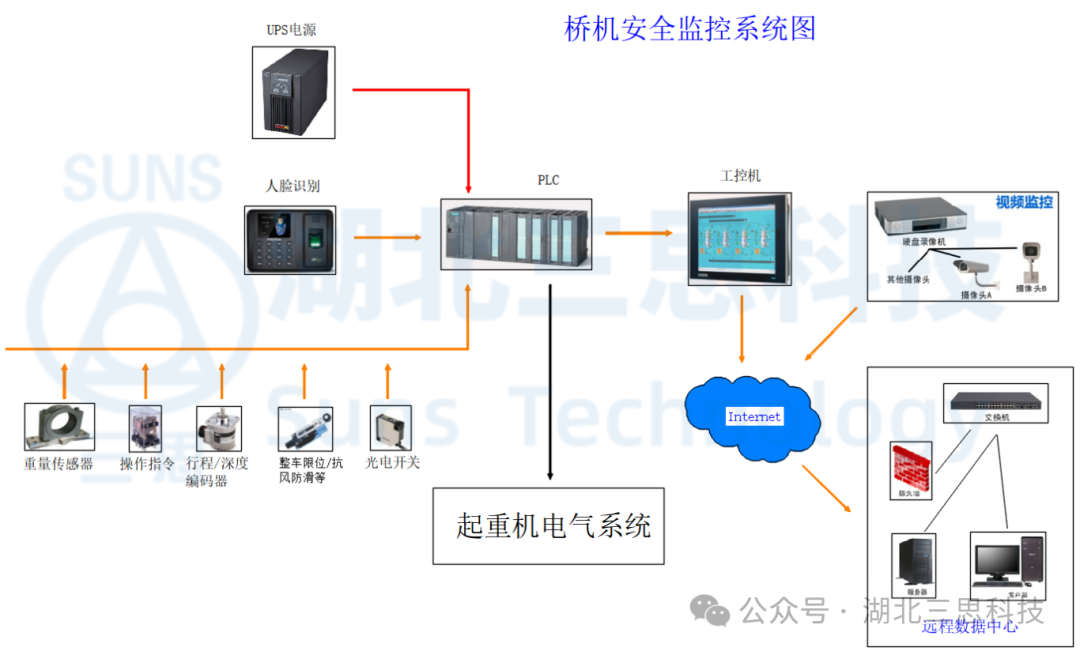

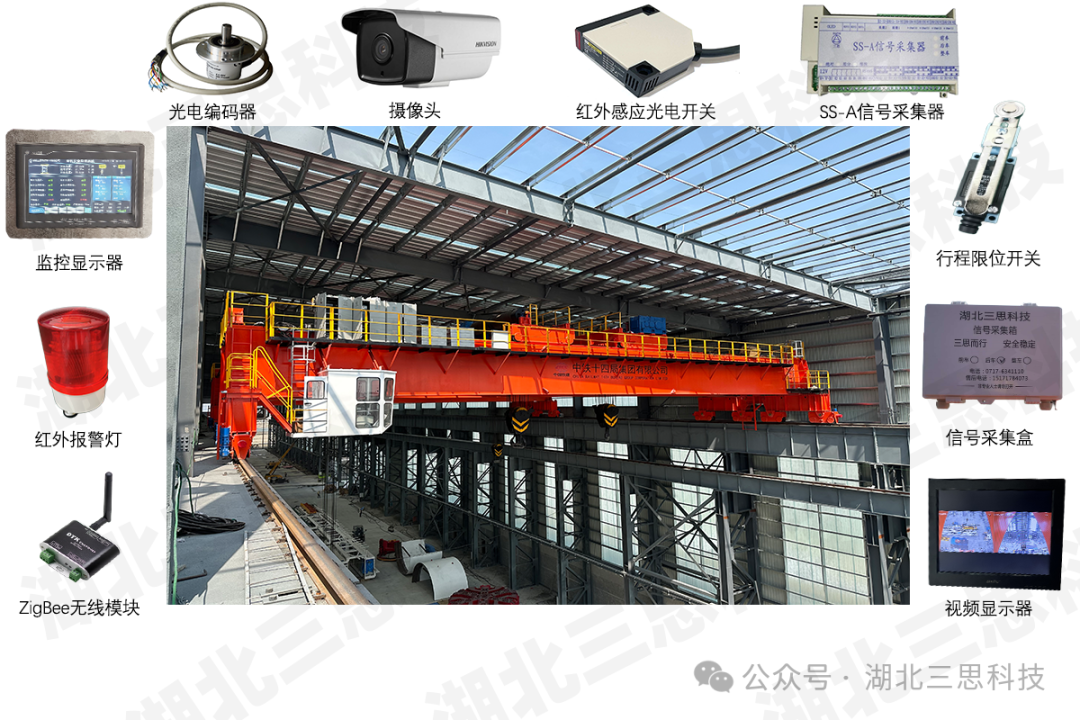

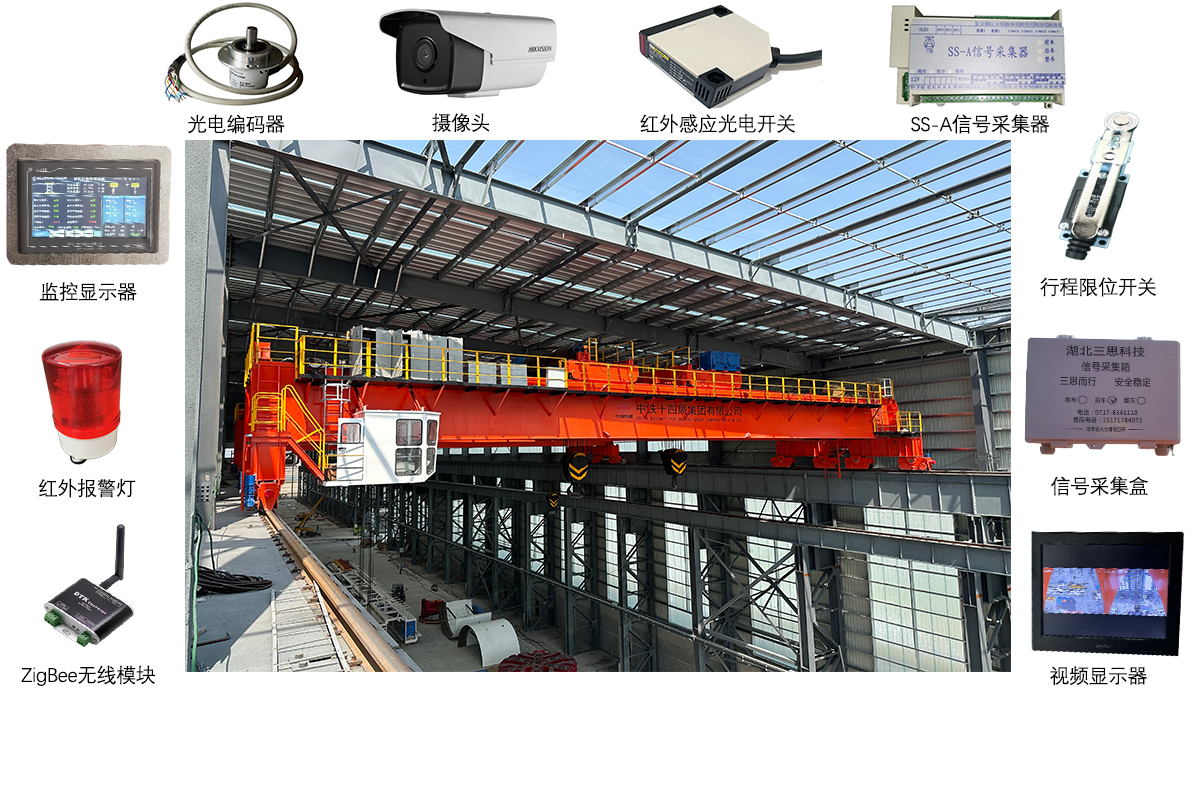

▲橋機安全監控管理系統結構圖

視頻監控系統監測橋機的運行軌道和(hé / huò)吊裝區域，視頻顯示器放置于駕駛室中，給駕駛員帶來更加寬廣的操作視野，提高了(le／liǎo)橋機操作便捷性。

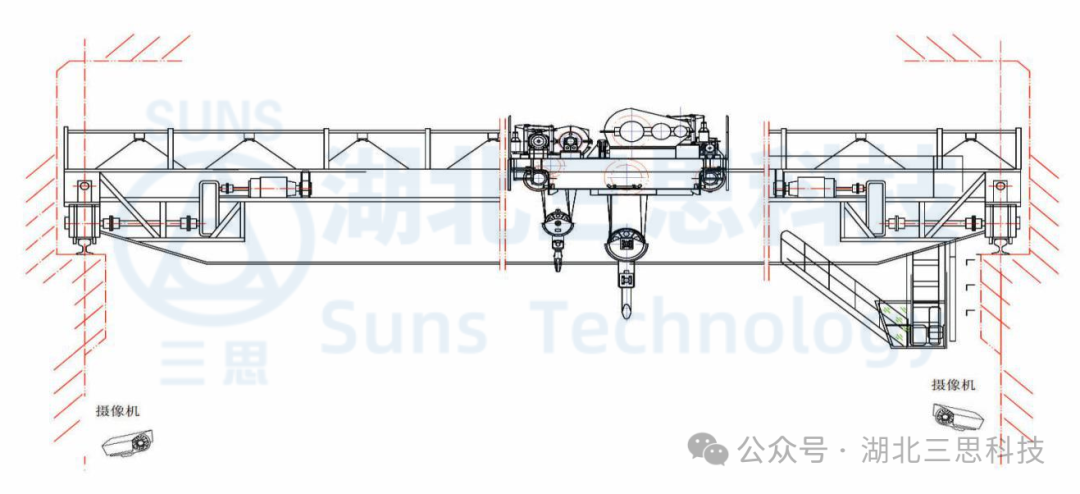

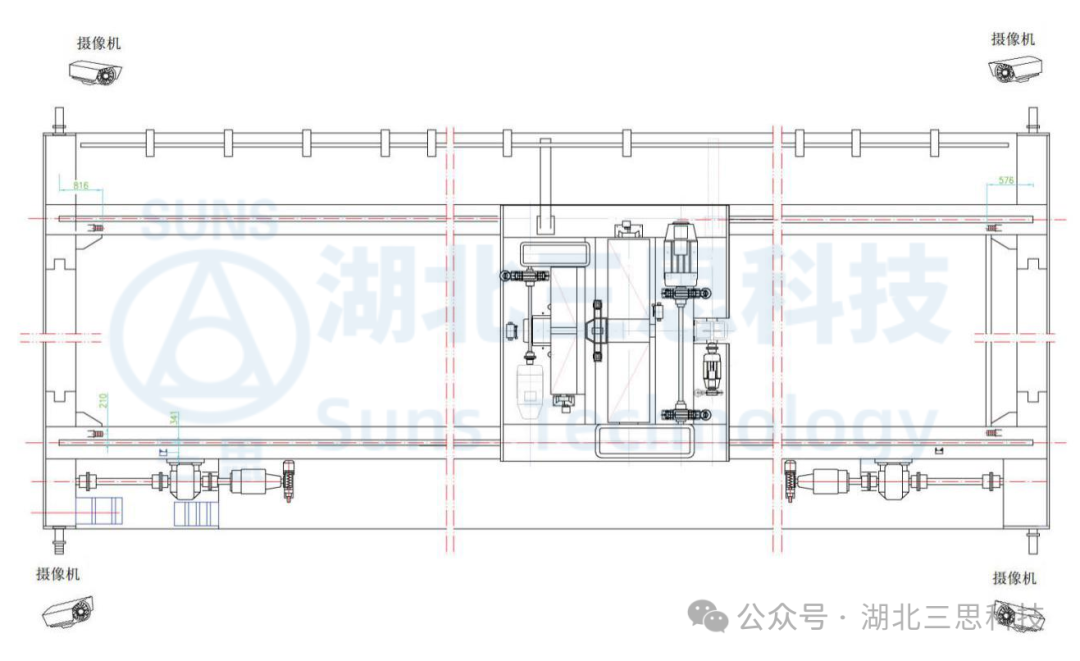

▲橋機安全監控管理系統結視頻布局圖

安全監控系統監測橋機的運行行程數據，起升高度數據，限位數據，操作指令數據以及輸出控制點位，可以讓駕駛員全方位掌握橋機的實時運行狀況，提高了(le／liǎo)操作的安全性。

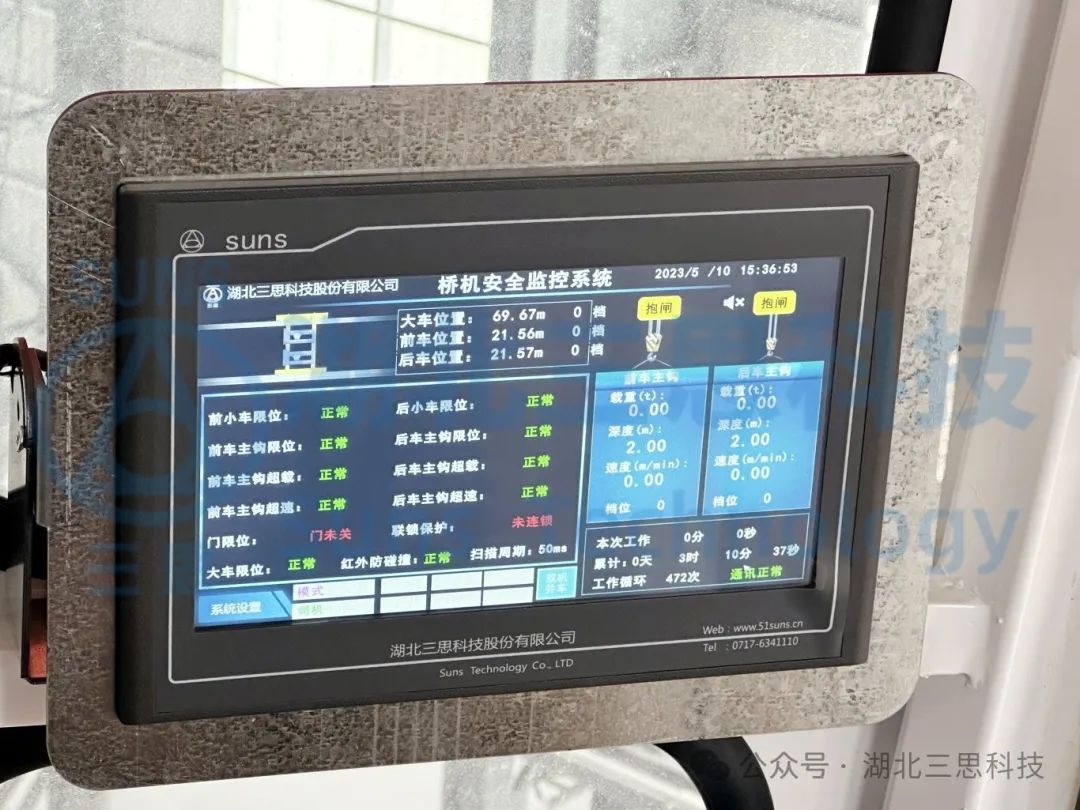

系統實時顯示起重機的運行狀況參數，如：主副參數、整車參數、天車參數、本次工作時間、工作時間、工作次數、通訊狀況等，可以讓駕駛員全方位掌握橋機的實時運行狀況，提高了(le／liǎo)操作的安全性。

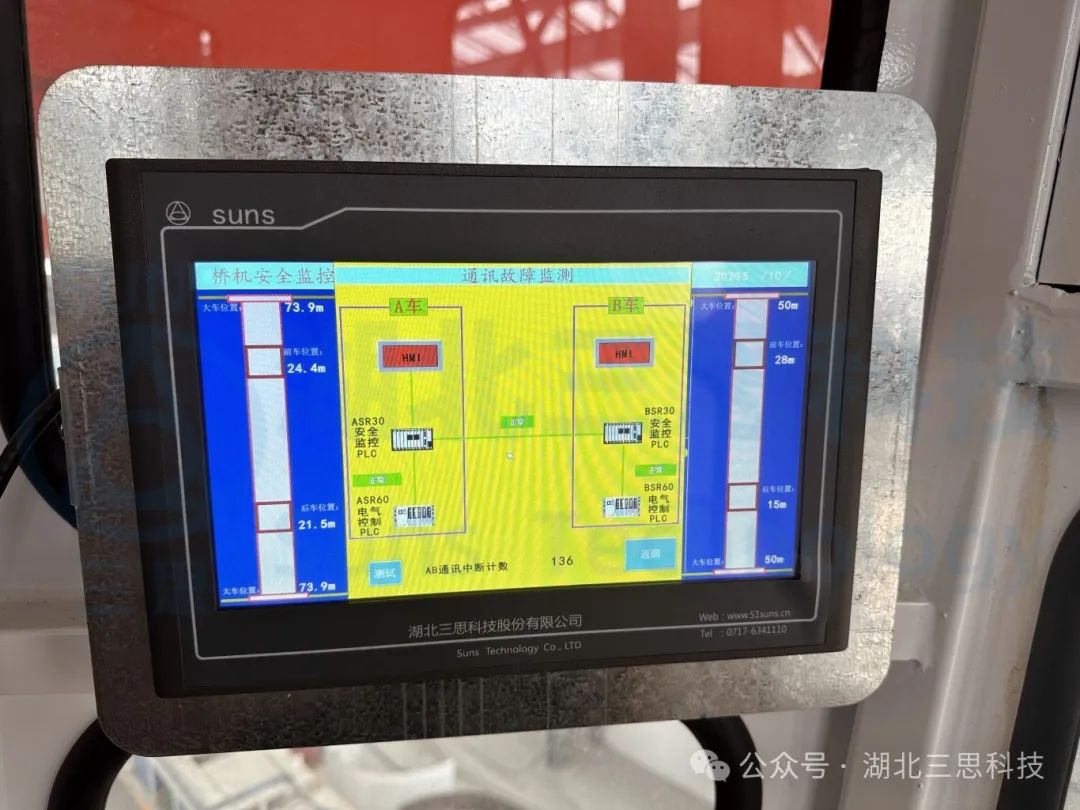

系統實時報警畫面及曆史報警畫面，記錄起重機運行過程中的各種故障報警和(hé / huò)設置報警，如：超載報警，門限位報警，主副鈎上限報警，天車行程報警，限位報警等，并且在故障發生時發出聲光報警，以及及時提醒駕駛員。

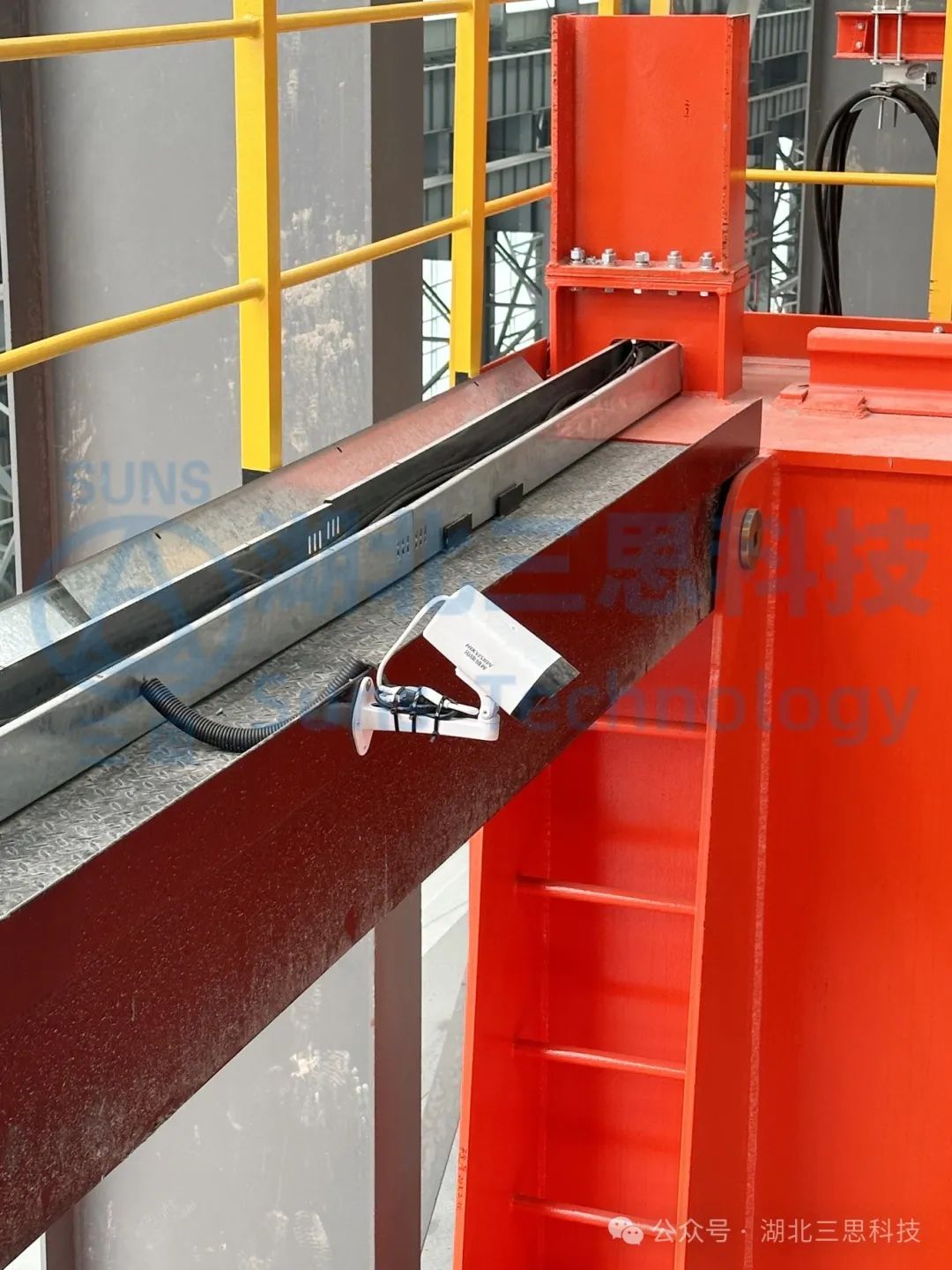

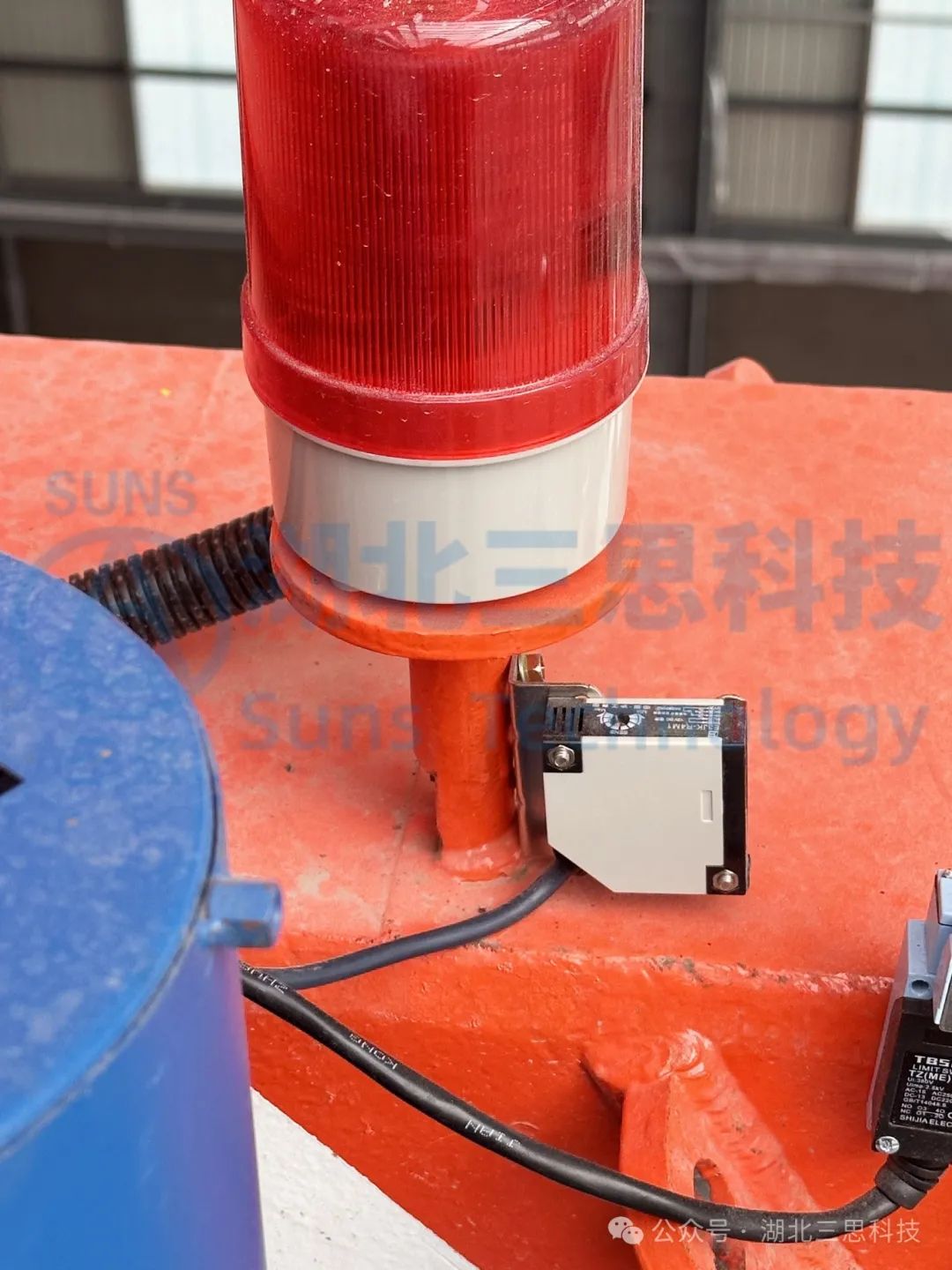

聲光報警器和(hé / huò)紅外線開關安裝實拍圖


聲光報警器和(hé / huò)紅外線開關安裝實拍圖

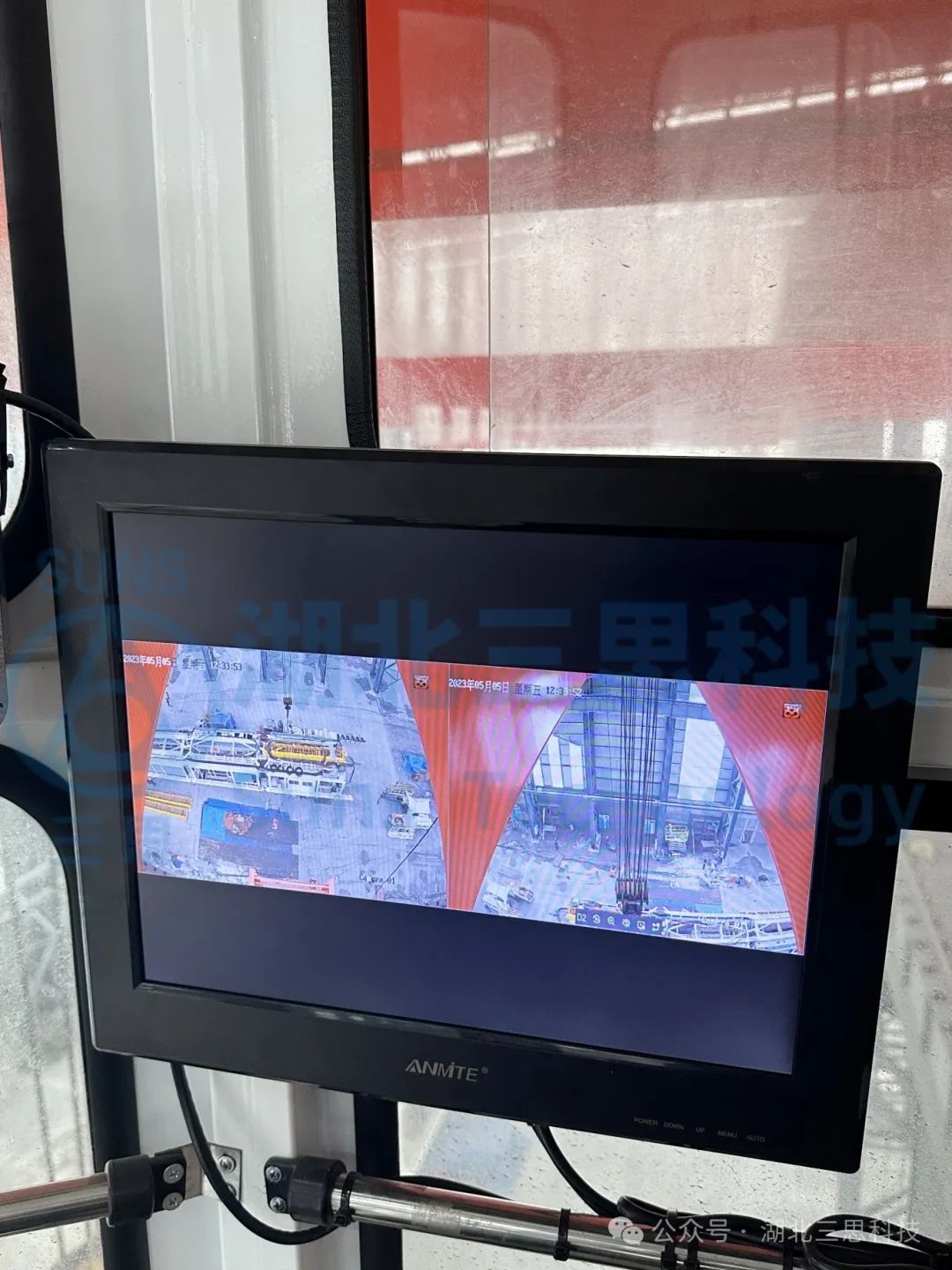

視頻監控安裝于駕駛室内，可以方便的對施工現場的設備進行視頻直播，實時查看現場的現狀。

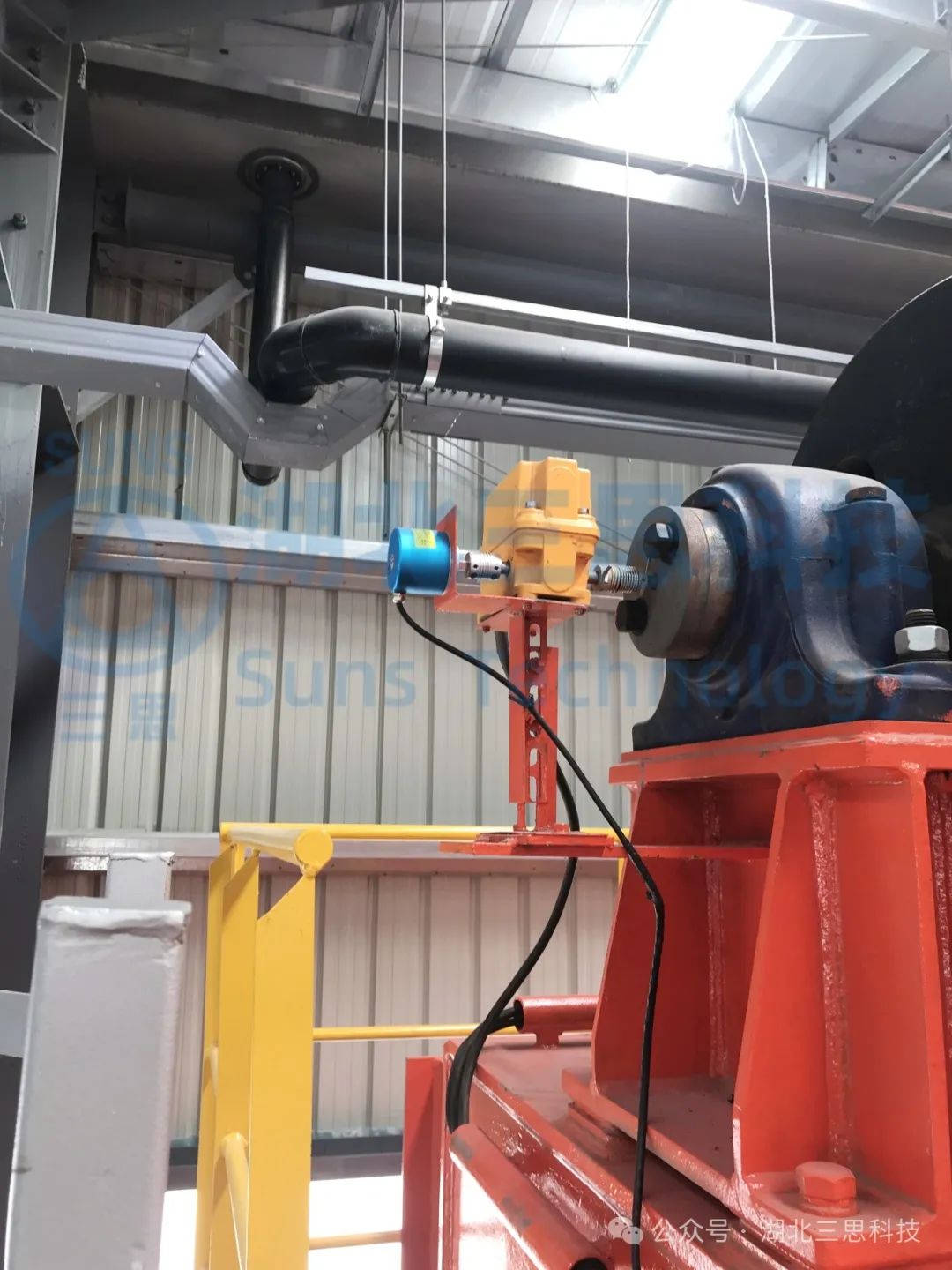

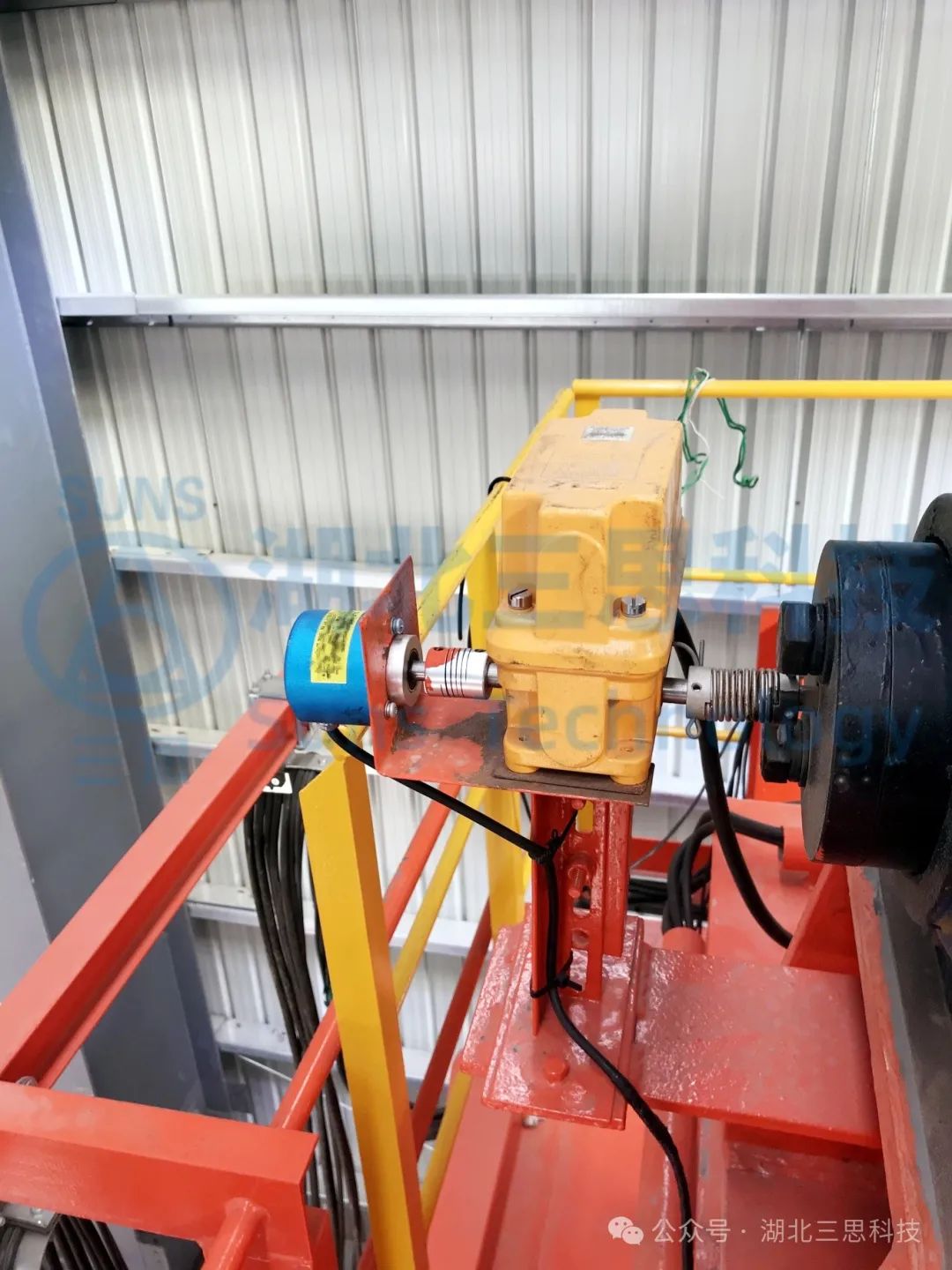

DXZ多功能行程限位器和(hé / huò)編碼器安裝實拍圖。DXZ多功能行程限位器具有體積小、功能多、精度高、限位可調、通用性強及維護安裝和(hé / huò)使用調整方便等特點。

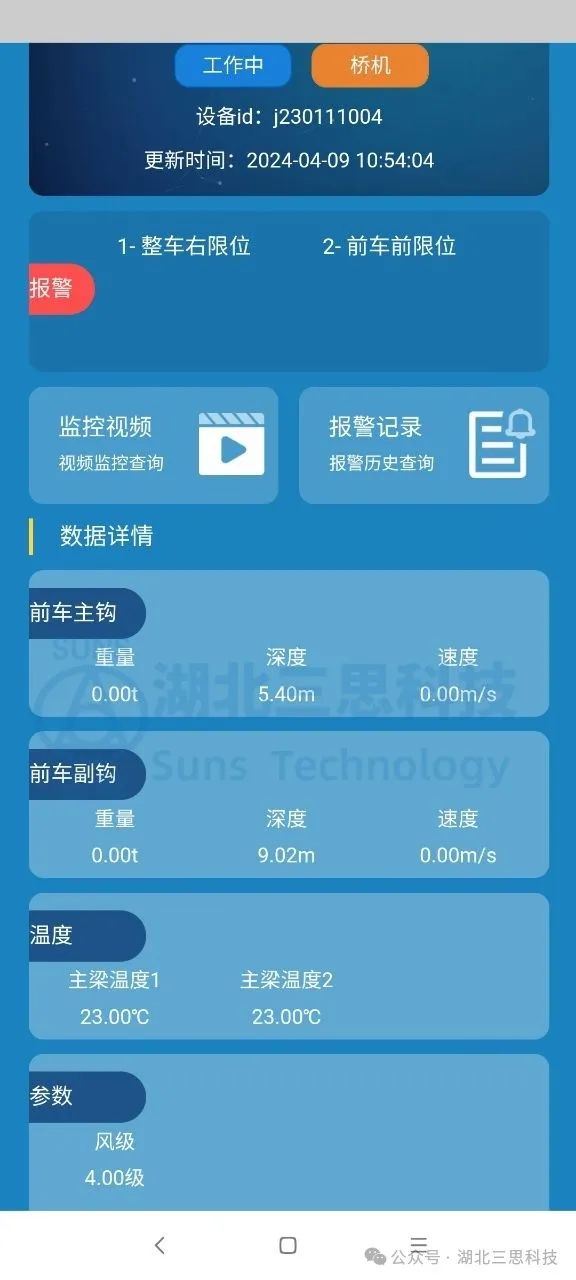

爲(wéi / wèi)管理方便，系統還配有手機APP客戶端，以方便管理人員能随時随地(dì / de)及時準确的掌握起重機作業情況。

橋機安全監控管理系統主要(yào / yāo)特點：

❖系統滿足起重機械安全監控管理系統國标的要(yào / yāo)求，能獨立記錄并實時查詢各類數據。

❖整個系統分爲(wéi / wèi)兩層，上層爲(wéi / wèi)中控室監控單元、下層爲(wéi / wèi)現場操作單元。實現對起重機的監控、控制；下層以PLC爲(wéi / wèi)主控元件實現控制，信号發送至中控室，實現遠方監控。

❖整套系統采用工業級485通訊，絕不會出現通信受幹擾導緻數據變化的情況。

❖結構簡單：PLC 通信網絡 上位機，有效降低投資成本及維護成本。

整套系統以PLC爲(wéi / wèi)主控元件和(hé / huò)機械限位保護實現控制，使整套系統可靠性高。

❖整套系統在滿足國标要(yào / yāo)求外，還可以實現起重機健康管理（電氣設備使用壽命監控、電機電流監控、電機溫度監控、電機震動監控、考勤系統等等）

❖整套系統采用無線通訊模式，安裝簡單、拆卸快速、結構緊湊、互通互換等優點。

❖數據和(hé / huò)視頻信息可以通過DTU或因特網給後台，可以遠程實時查看并在後台進行分析判斷操作的正确性。

❖系統内置短信模塊，有重大違章作業時，可及時短信通知相關監督崗位。
